I-PEX 82068-100B-02-D CABLINE®-UA II 26P极细同轴线束组件替代方案

一、普通同轴线vs极细同轴线：线径变小，对工程设计意味着什么？

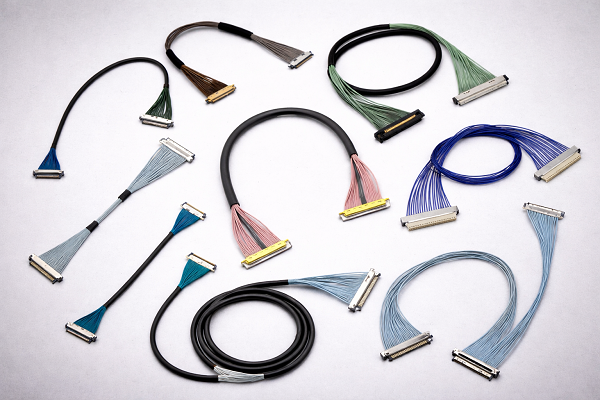

随着笔记本电脑、平板电脑、摄像模组、显示设备、VR/AR设备等产品不断向轻薄化、小型化发展，电子设备内部能够用于布线的空间越来越有限，但高速信号传输需求却持续增加。在这样的设计环境下，传统同轴线虽然具备稳定的信号传输能力，但较大的线径会占用更多空间，也会增加设备内部布线和结构设计的压力。极细同轴线则通过进一步缩小同轴线材尺寸，使多根独立信号通道能够在更加紧凑的空间内完成连接，因此逐渐成为小型化、高密度电子设备中的重要线束方案。
那么，普通同轴线vs极细同轴线，差别到底多大？ 对工程师而言，区别并不只是肉眼看到的“粗细不同”，而是会进一步影响整机内部的空间利用率、布线路径以及连接器的高密度布局。当设备内部需要同时布置多根高速信号线时，极细同轴线可以减少线束整体占用空间，让转轴、摄像模组以及超薄设备内部拥有更加灵活的布线条件。对于采购人员来说，这种线束的选型也不能只看价格和长度，还需要同时确认Pin数量、线材规格、连接器型号、线位关系以及实际装配要求，只有这些条件相互匹配，替代方案才具有实际导入价值。

————————————————————————————————————————————————————————————————
二、I-PEX 82068-100B-02-D：26Pin、44AWG、200mm极细同轴线束

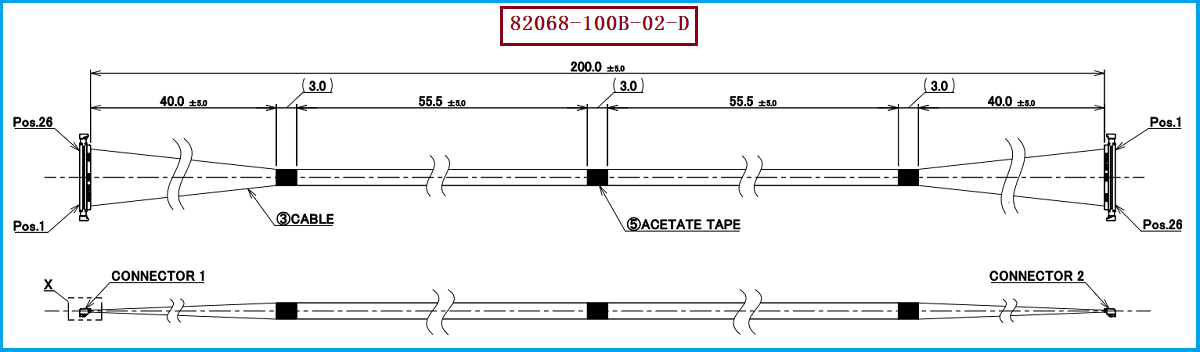

针对采用CABLINE®-UA II 26Pin连接方案的应用，我们可以提供与 I-PEX 82068-100B-02-D 对应的兼容替代极细同轴线束方案。该型号为26Pin Micro-Coaxial Harness，采用 44AWG、50Ω Micro-Coaxial Cable，线束长度为 200mm±5mm，内部由26根极细同轴线组成，并通过端部固定结构和黑色Acetate Tape进行整理。对于需要在有限空间内完成多通道信号连接的设备，这种结构能够在减少线束空间占用的同时，为设备内部布线提供更大的设计余量。82068-100B-02-D明确对应为26Pin、44AWG Micro-Coax、L=200mm、1-N结构。

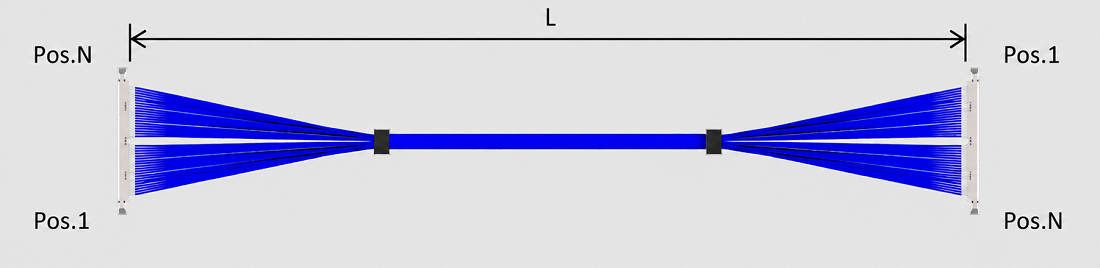

该款极细同轴线束使用的线材端连接器型号为 20497-026T-30，对应CABLINE®-UA II 26Pin Plug Housing。其线位定义采用 1：26 的对应关系，也就是一端1号线位对应另一端26号线位，依次形成反向对应。对于工程师进行PCB接口定义、线束替换、测试治具设计以及样品验证时，线位关系属于需要重点确认的基础条件；对于采购人员进行替代产品询价时，同样需要将 82068-100B-02-D、20497-026T-30、26Pin、44AWG、200mm以及1：26线位定义作为核心确认信息，避免仅凭连接器外形相似进行替代而产生实际装配或信号连接问题。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议：工程师与采购人员应该重点确认什么？
对于工程师来说，进行 I-PEX 82068-100B-02-D 兼容替代时，首先需要确认连接器系列、Pin数量和机械配合关系，再进一步匹配44AWG Micro-Coax线材、200mm线长以及两端线位关系。如果设备内部空间、PCB接口位置或布线路径存在变化，还需要结合实际结构确认线束的出线方向、弯折方式和安装空间。极细同轴线束属于精密线束组件，连接器、线材和端接结构之间具有较强的关联性，因此更适合按照完整线束组件进行替代评估，而不是只替换其中某一个零件。
从采购角度来看，真正有价值的兼容替代方案，不只是解决“能不能买到”，更重要的是解决“能不能稳定使用和持续供应”。在样品阶段确认产品规格、连接器型号、线位定义和机械尺寸，在验证通过后进一步关注批量生产的一致性和供应能力，可以有效降低后续项目导入风险。我们公司可提供：I-PEX 82068-100B-02-D兼容替代线束方案，可围绕客户实际产品需求进行极细同轴线束的规格匹配、样品开发及批量生产，为进口替代、第二供应商导入、采购降本以及新项目开发提供相应的制造支持。

————————————————————————————————————————————————————————————————

四、从产品选型到稳定量产，极细同轴线束替代方案更值得关注
对于工程师和采购人员而言，极细同轴线束的替代选型，最终关注的是产品能否满足设备的空间、电气和装配要求，并能够稳定实现批量供应。相比单纯寻找“同型号产品”，从连接器、线材、线位定义、长度到端接工艺进行整体匹配，更有利于提高替代方案的可靠性和项目导入效率。
针对 I-PEX 82068-100B-02-D 这款 26Pin、44AWG、200mm 极细同轴线束，以及所使用的 20497-026T-30 连接器和 1：26线位定义，我们公司可提供 82068-100B-02-D兼容替代极细同轴线束方案，满足客户在进口替代、第二供应商、采购降本及新项目开发等方面的需求，为极细同轴线束产品提供从样品开发到批量生产的制造支持。

我是【国际电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。
