I-PEX 82892-100B-02-D CABLINE®-SS 50P极细同轴线束组件替代方案

一、AI设备趋向小型化：高密度连接成为设计关键
随着 AI 服务器、智能终端、机器视觉设备及精密电子产品不断发展，设备内部需要容纳的摄像头、显示模组和高速信号模块越来越多，结构空间却日益紧凑。传统连接方案在狭小空间内可能面临布线受限、线束占用空间较大及装配路径复杂等问题。极细同轴线束凭借细径线材、灵活布线和适用于高密度连接的特点，可帮助设备设计人员更有效地规划内部走线，为有限空间内的多模块连接提供更多设计选择。
对于工程师而言，解决空间受限问题，不只是缩小线材直径，还需要综合考虑连接器尺寸、端子间距、线束长度、出线方向、弯折空间及信号传输要求。对于采购人员而言，则需要关注产品规格是否一致、替代方案能否通过验证，以及后续批量制造的质量稳定性。I-PEX 82892-100B-02-D 是一款 50P CABLINE-SS 极细同轴线束，线材端连接器型号为 20373-R50T-06，线位定义为 1：50。围绕这些关键规格进行选型与适配，有助于工程和采购团队更准确地评估紧凑型设备内部的连接需求。

————————————————————————————————————————————————————————————————

二、紧凑结构与高密度布线：提升有限空间内的连接灵活性
CABLINE-SS 系列采用 0.4 mm 端子间距，对接高度约为 1.65 ± 0.2 mm，连接深度约为 3 mm，并采用垂直插拔、水平出线的结构形式，有利于在空间有限的设备内部安排连接器和线束路径。系列还采用 W-Point 双触点接触设计，为连接器接触提供结构支持。这类紧凑型连接方案可用于笔记本电脑、平板、VR/AR 设备、摄像头模组及其他精密电子产品的内部连接，为结构工程师进行空间布局和接口设计提供参考。

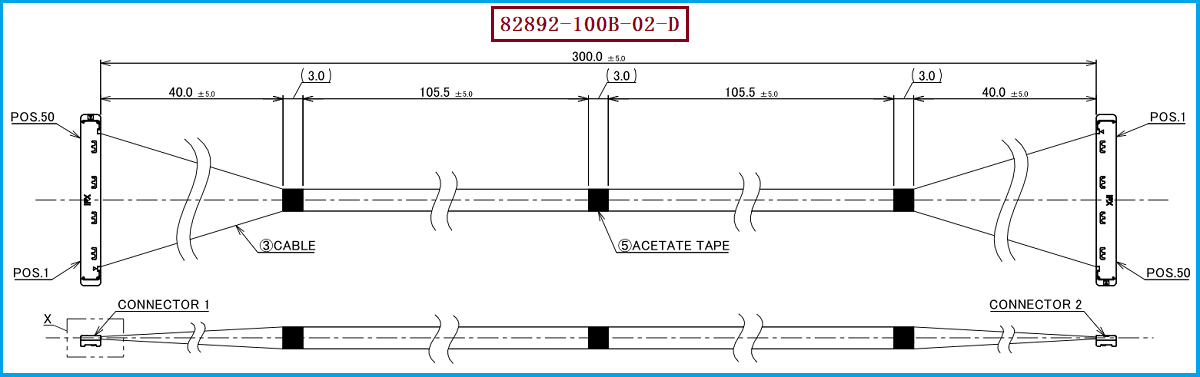

在实际设计中，I-PEX 82892-100B-02-D 采用 50P 配置，配套线材端连接器为 20373-R50T-06，线束长度为 300 mm，线材规格为 AWG 40 极细同轴线。多芯线束有助于在紧凑空间内集中安排多路连接，但能否满足具体设备的安装与传输要求，仍取决于线序定义、连接器配合、布线路径和系统设计。工程师应结合设备结构确认线束弯折与固定空间，并对导通、短路及必要的信号完整性进行验证，避免仅凭连接器外形或线材细径判断方案是否适用。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议：以实际安装空间和线序为依据
针对 I-PEX 82892-100B-02-D，工程师在进行选型或替代开发时，应重点确认 50P 端子配置、20373-R50T-06 线材端连接器、300 mm 线束长度、AWG 40 线材规格及线位定义 1：50。其中，线位定义应与设备端的实际接口图纸和端子编号逐一核对，确保替代线束的连接关系符合设计要求。对于空间特别紧凑的 AI 设备，还应检查连接器安装高度、线束出线方向、转轴或壳体通道尺寸，以及线束固定后的弯折空间，避免线束虽然能够连接，却因路径受限而影响装配。
采购人员在评估兼容替代方案时，建议同步确认样品交付、规格一致性、端接加工质量和批量供货能力。替代产品应先进行连接器配合与尺寸核对，再完成导通、短路检查，并根据实际传输速率和设备工作环境进行必要的信号性能验证。CABLINE-SS 系列的高速传输能力需要结合具体线长、线材、针脚配置和测试条件判断，不能仅凭系列参数认定替代线束在所有应用中都具备相同性能。通过工程验证与采购评估协同推进，可减少安装不匹配和后期返工的风险，为产品开发和供应链管理提供更可靠的依据。

————————————————————————————————————————————————————————————————

四、兼容替代制造与应用价值：为紧凑型 AI 设备提供连接选择
极细同轴线束的兼容替代，不只是连接器型号相同，还需要兼顾线材规格、线序定义、端接工艺、线束尺寸和实际使用要求。针对 I-PEX 82892-100B-02-D，我们公司可围绕 50P 配置、20373-R50T-06 线材端连接器、AWG 40 极细同轴线材、300 mm 长度及线位定义 1：50 开展适配评估，并根据客户提供的图纸与技术要求进行定制制造。通过样品制作、连接器配合检查、导通测试及必要的信号验证，可帮助工程师提前评估替代方案是否适合目标设备，为高密度内部连接设计提供制造支持。
我们公司可提供：I-PEX 82892-100B-02-D 兼容替代线束方案。 面向 AI 设备、智能终端、摄像头模组及精密电子产品，可根据项目需求提供极细同轴线束定制与兼容替代服务，为工程师提供开发适配支持，也为采购人员增加供应选择。总体而言，面对 AI 设备内部空间越来越小的连接挑战，选择合适的极细同轴线束，有助于优化布线和连接器布局；而可靠的替代方案还需要通过规格确认、样品验证与制造质量控制，才能兼顾空间适配、信号要求和批量应用需求。

我是【国际电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。
