I-PEX 82443-100B-02-D CABLINE®-SS 35P极细同轴线束组件替代方案

一、35PIN极细同轴线束：兼顾高速传输与紧凑布线需求

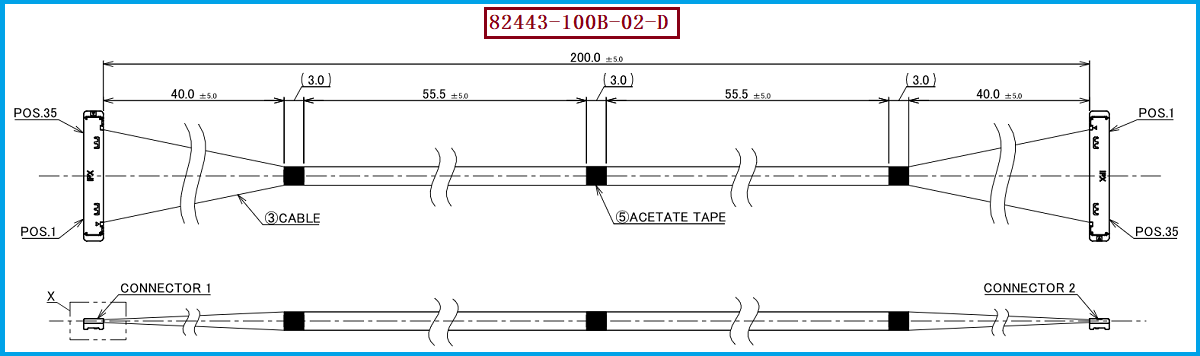

在笔记本电脑显示模组、高清摄像头及各类精密电子设备中，极细同轴线束承担着多路高速信号传输的重要任务。随着设备内部空间不断缩小，线束选型不仅需要考虑芯数、长度和线材规格，还需要兼顾连接器的插合尺寸、出线方向、端子排列及信号完整性。I-PEX 82443-100B-02-D 是一款 CABLINE-SS 系列 35PIN 极细同轴线束，采用 40AWG 极细同轴线，标准长度为 200mm，适用于需要高密度布线的电子设备内部连接场景。
CABLINE-SS 系列采用 0.4mm 端子间距、垂直插拔与水平出线结构，结合高度约为 1.65±0.2mm，能够帮助设备在有限空间内实现紧凑连接。该系列采用 W-Point 双触点接触设计，有助于提升连接可靠性，并面向高速信号传输应用。对于工程师而言，选用这类线束时，需要同时核对连接器结构与电气要求；对于采购人员而言，明确完整料号、线束长度和端接方式，则有助于减少型号混淆及后续装配风险。

————————————————————————————————————————————————————————————————

二、连接器与线材匹配：从型号、线规到信号要求
极细同轴线束能否正确匹配设备，首先取决于连接器型号与触点数量是否一致。I-PEX 82443-100B-02-D 对应 35PIN CABLINE-SS 线束，其线材端使用的连接器型号为 20373-R35T-06，属于 CABLINE-SS 35PIN 插头主体。该连接器适配的极细同轴线规包括 AWG 36、AWG 38、AWG 40 和 AWG 42。不过，连接器支持某种线规，并不代表不同线规的线束可以直接互换；更换线材后，还需要确认线缆外径、端接工艺、阻抗及整机空间是否满足要求。
线规选择应结合实际应用进行判断。AWG 40 是该型号标准线束采用的线规，适合在紧凑空间内布置多路信号；AWG 36 和 AWG 38 的导体通常更粗，选用时需要重新核对线缆外径、端接适配性及布线空间；AWG 42 虽然更细，但在高速信号应用中需要特别关注阻抗匹配，避免因线缆结构差异影响信号质量。CABLINE-SS 系列的参考高速测试条件包括 40PIN 连接器、AWG 40 极细同轴线、45Ω 阻抗及 100mm 线长，不能直接等同于本款 35PIN、200mm 线束的实测性能。因此，在调整线规或长度时，应结合实际信号速率、线序定义和整机测试结果进行验证。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于工程师而言，开发或更换极细同轴线束时，应优先确认连接器系列、35PIN 触点数量、插合方向、出线方向及端子定义，再核对线材线规、长度和阻抗要求。即使连接器同属 CABLINE-SS 系列，也不能仅凭外观相似或针数相同就认定可以直接替换。若设备使用高速差分信号，还需要重点检查差分对排列、接地触点分配及信号完整性；若线束需要穿过转轴或狭窄结构，则应进一步核实弯折空间、固定方式和装配后的尺寸限制，确保替代线束能够适应实际使用环境。
对于采购人员，建议以完整料号 I-PEX 82443-100B-02-D 为核对基准，同时确认线材端连接器 20373-R35T-06、35PIN 规格、200mm 长度、AWG 40 标准线规及 1-N 线序定义。若项目需要调整长度、采用其他线规或更改端接定义，应将其视为新的线束配置进行确认，而不是默认沿用原型号。我们公司专注于极细同轴线束的生产制造，可根据客户的连接器型号、线序、线长及线材规格需求进行兼容替代开发。我们公司可提供：I-PEX 82443-100B-02-D 兼容替代线束方案，协助客户开展样品评估、装配适配及信号性能验证，为工程设计和采购选型提供更多方案选择。

————————————————————————————————————————————————————————————————

四、以正确匹配实现可靠替代
极细同轴线束的连接器匹配，不只是确认针数和插头外形，还需要综合考虑连接器具体料号、线规、线长、端子定义、阻抗要求及设备内部空间。对于 I-PEX 82443-100B-02-D，35PIN 连接器结构、20373-R35T-06 线材端连接器、200mm 标准长度及 AWG 40 线材共同构成了重要的选型基准。只有将机械兼容性、线材适配性与电气性能结合起来评估，才能降低替换后的装配风险，并提高高速信号连接的稳定性。
面向需要替代开发、供应链优化或定制生产的客户，我们公司可围绕 I-PEX 82443-100B-02-D 开展极细同轴线束兼容替代方案评估，并根据实际项目需求确认连接器、线材及线序配置。通过规范的型号核对、样品装配和性能验证，帮助工程师提高设计适配效率，也帮助采购人员更清晰地评估替代方案的可行性，为精密电子设备提供稳定、可靠的极细同轴线束连接选择。

我是【国际电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。
