I-PEX 82888-100B-02-D CABLINE®-SS 32P极细同轴线束组件替代方案

一、I-PEX 82888-100B-02-D：32PIN极细同轴线束结构解析

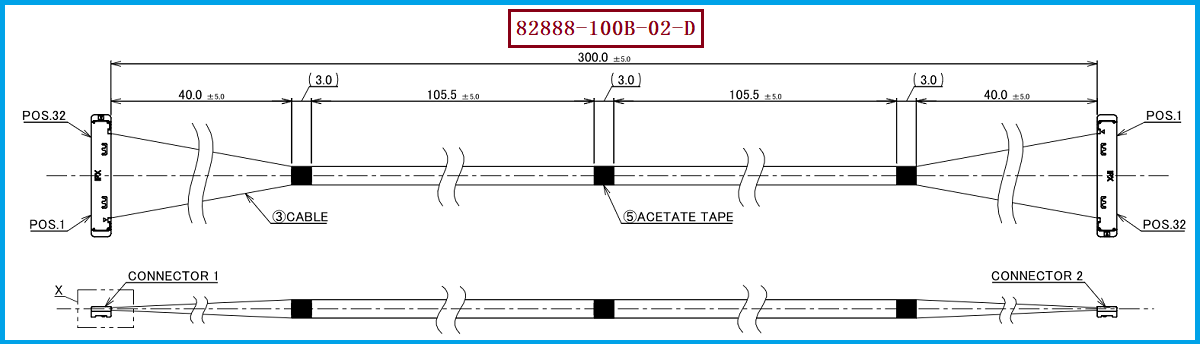

在笔记本电脑、平板、显示模组、摄像头及其他高密度电子设备中，内部连接空间越来越紧凑，同时对高速信号传输的稳定性要求不断提高。I-PEX 82888-100B-02-D是一款CABLINE-SS系列32PIN极细同轴线束，采用Micro-Coaxial Cable，线材规格为AWG #40、50Ω，标准长度为300mm，两端采用1-N线序连接。其线材端连接器型号为20373-R32T-06，对应32PIN、0.4mm Pitch的CABLINE-SS连接结构。
从工程设计角度看，一条极细同轴线并不是简单的“细铜线”，而是由中心导体、绝缘介质、屏蔽导体及外部保护结构共同构成。中心导体负责传输电信号，绝缘层用于隔离中心导体与外部导体，外部导体承担屏蔽和回流路径作用，再通过连接器完成与PCB或其他设备接口之间的信号连接。对于32路高密度连接而言，AWG #40线材、32PIN连接器以及0.4mm Pitch结构需要作为一个整体进行匹配，才能兼顾空间布局、信号完整性和装配可靠性。

————————————————————————————————————————————————————————————————

二、极细同轴线的结构组成及工作原理：从信号传输到抗干扰
极细同轴线的基本工作原理，是利用同轴结构让高速电信号沿着相对稳定的传输路径传播。中心导体承担信号传输，周围的绝缘介质维持导体之间的电气隔离，而外部导体形成屏蔽层，能够降低外部电磁环境对信号的干扰，同时减少信号向周围空间的辐射。对于高速信号来说，线材的导体尺寸、绝缘介质、屏蔽结构以及整体几何尺寸都会影响阻抗、损耗和串扰，因此极细同轴线的设计重点并不只是追求更小的外径。
I-PEX 82888-100B-02-D采用AWG #40、50Ω Micro-Coaxial Cable，与CABLINE-SS连接器形成完整的高速信号连接路径。CABLINE-SS采用0.4mm Pitch，并提供32PIN等多种针数规格；其连接器结构采用垂直直角插拔、水平出线方式，在有限空间内能够实现较高的连接密度。 对工程师而言，理解这种“线材结构+连接器接口+PCB端”的整体工作关系，比单独关注某一个参数更加重要。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在进行极细同轴线束选型时，首先要确认连接器的针数、Pitch、配套端以及线材规格。20373-R32T-06为32PIN CABLINE-SS Plug Housing，适用于Micro-Coaxial Cable，产品规格覆盖AWG 36、AWG 38、AWG 40、AWG 42等不同线径选择。 但需要注意的是，连接器能够适配某种AWG规格，并不意味着不同AWG线材可以直接互换；实际替代时还需要综合确认特性阻抗、线长、信号速率、端接方式、空间尺寸及整机高速链路要求。
对于采购人员而言，如果原有I-PEX 82888-100B-02-D存在交期、成本、供应渠道或第二供应商导入等需求，建议按照“连接器型号+Pin数+线材AWG+阻抗+长度+线序+装配尺寸”的完整规格进行替代评估，而不是只按照料号进行简单替换。原产品为32PIN、AWG #40、50Ω、300mm、1-N结构，替代产品应首先确保这些关键条件能够对应，同时再根据实际项目需求进行样品验证和批量导入。我们公司可提供：I-PEX 82888-100B-02-D兼容替代线束方案，可围绕客户原有结构进行极细同轴线束开发、打样和批量制造，为工程项目提供稳定的替代供应选择。

————————————————————————————————————————————————————————————————

四、理解极细同轴线结构，是做好线束选型与替代的基础
极细同轴线的核心价值，在于通过精细化的同轴结构，在有限的空间内完成多路信号的稳定传输。中心导体负责信号传输，绝缘层实现电气隔离，外部导体承担屏蔽及回流作用，而连接器则负责将线材可靠地连接到设备接口。对于I-PEX 82888-100B-02-D这样的32PIN极细同轴线束而言，线材、连接器、线序和整体尺寸需要协同设计，任何一个环节发生变化，都可能影响最终的装配和信号性能。
从工程师选型到采购替代，极细同轴线束都需要从完整系统角度进行评估。20373-R32T-06作为该方案使用的线材端连接器，可适配AWG 36、AWG 38、AWG 40、AWG 42等规格，为不同应用场景提供线径选择空间；而本款I-PEX 82888-100B-02-D采用AWG #40、50Ω、300mm、32PIN和1-N结构。我们公司专注于极细同轴线束生产制造，可针对原有线束的连接器、线材、长度、线序及结构要求提供兼容替代制造服务，帮助客户降低替代开发和供应链切换难度。

我是【国际电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。
