I-PEX 82442-100B-02-D CABLINE®-SS 32P极细同轴线束组件替代方案

一、I-PEX 82442-100B-02-D：32PIN高密度连接，精细结构满足小型化设备需求

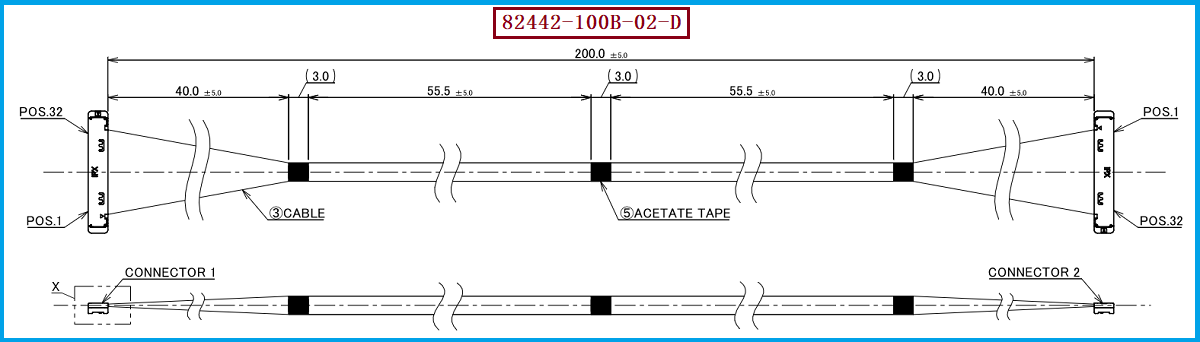

随着笔记本电脑、显示模组、摄像头、AI设备等产品不断向轻薄化、小型化发展，设备内部可用于布线的空间越来越有限，极细同轴线束因此成为高速信号连接的重要方案。I-PEX 82442-100B-02-D采用32根Micro-Coaxial Cable，线材规格为AWG #40，特性阻抗为50Ω，线束长度为200±5mm；线材端连接器型号为20373-R32T-06，采用32PIN、0.4mm Pitch高密度结构，在有限空间内实现多路信号连接。
对于工程师来说，这类极细同轴线束的选型并不是简单确认“32PIN能不能插上”，还需要综合确认连接器型号、PIN间距、线径、阻抗、线束长度、线序以及出线结构。对于采购人员而言，则需要进一步关注替代产品能否保持原有接口和性能要求，并具备持续生产及批量供应能力。因此，在寻找I-PEX 82442-100B-02-D替代方案时，应将20373-R32T-06、32PIN、0.4mm Pitch、AWG #40、50Ω、200±5mm作为整体规格进行匹配，而不是仅比较连接器外观和PIN数量。

————————————————————————————————————————————————————————————————

二、极细同轴线的绝缘层厚度与阻抗稳定性有什么关联？
同轴线的特性阻抗与中心导体、绝缘层以及外导体之间的几何关系密切相关，其中绝缘层不仅承担绝缘作用，还决定了中心导体与屏蔽层之间的距离以及介电环境。简单来说，在其他条件基本保持一致时，绝缘层厚度发生变化，就会改变导体之间的电场分布，从而使特性阻抗发生变化。同时，绝缘材料的介电常数也会参与阻抗计算，因此在极细同轴线中，不只是“绝缘层有没有”，更重要的是绝缘层厚度、材料特性及结构均匀性是否稳定。
这一点在极细同轴线中尤其重要，因为线缆尺寸越小，绝缘层本身的尺寸变化所占比例就越明显。研究资料指出，微型同轴线的绝缘层可能只有约0.05mm量级，绝缘厚度的不均匀会造成局部介电常数差异，进一步导致特性阻抗沿线变化，影响高速信号传输。因此，极细同轴线制造时需要控制绝缘层的厚度一致性、材料介电特性以及整体同轴结构，而不能只关注最终测得的一个阻抗数值。 对于AWG #40、50Ω这类极细同轴线束而言，稳定的绝缘层结构有助于维持连续、均匀的传输环境，也是进行高速信号完整性设计时需要关注的重要因素。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于需要替代原有线束的工程师和采购人员，建议不要仅以“同PIN数、同长度”作为判断依据，而应从连接器、线材结构和电气性能三个层面进行确认。I-PEX 82442-100B-02-D的线材端连接器为20373-R32T-06，连接器为32PIN、0.4mm Pitch；线缆采用AWG #40 Micro-Coaxial Cable，特性阻抗为50Ω，长度为200±5mm。替代开发时，除了连接器接口和机械尺寸需要匹配，还需要关注极细同轴线的绝缘层结构、导体与屏蔽层之间的几何关系以及阻抗一致性，避免出现“能够连接但高速信号性能不稳定”的情况。
从采购角度来看，如果原有线束存在交期长、供应渠道单一、采购成本增加或者需要建立第二供应商等情况，可以优先寻找具备自主极细同轴线束生产能力的供应商，并通过样品测试验证尺寸、导通、绝缘、耐压及高速信号性能。我们公司可提供：I-PEX 82442-100B-02-D兼容替代线束方案，可根据客户实际产品需求，对20373-R32T-06、32PIN、0.4mm Pitch、AWG #40、50Ω及200±5mm等关键规格进行匹配开发，为工程打样、国产替代、第二供应商导入及批量采购提供极细同轴线束制造支持。

————————————————————————————————————————————————————————————————

四、极细同轴线束的稳定性，来自每一个微小尺寸的精确控制
I-PEX 82442-100B-02-D是一款具有高密度连接特点的极细同轴线束，其关键参数包括20373-R32T-06线材端连接器、32PIN、0.4mm Pitch、AWG #40、50Ω以及200±5mm长度。对于工程师而言，连接器能够匹配只是替代的第一步，真正决定高速信号性能的，还包括线缆阻抗、绝缘层结构、导体尺寸、屏蔽结构以及端接区域的整体一致性。
尤其是极细同轴线的绝缘层，看似只是非常薄的一层材料，却直接参与导体间距离和介电环境的形成。绝缘层厚度及其均匀性发生变化，就可能带来局部阻抗变化，因此精密的线材制造和稳定的结构控制对于高速信号传输十分重要。我们公司专注于极细同轴线束生产制造，可围绕I-PEX 82442-100B-02-D提供兼容替代方案，在满足连接器、PIN数、间距及线材规格匹配的基础上，为客户提供从样品开发到批量生产的极细同轴线束解决方案。

我是【国际电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。
