一、300mm极细同轴线束，高速传输性能需要重点关注

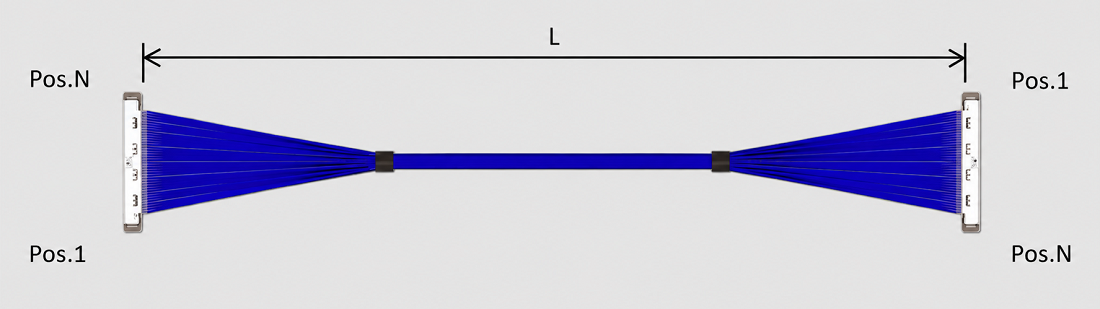

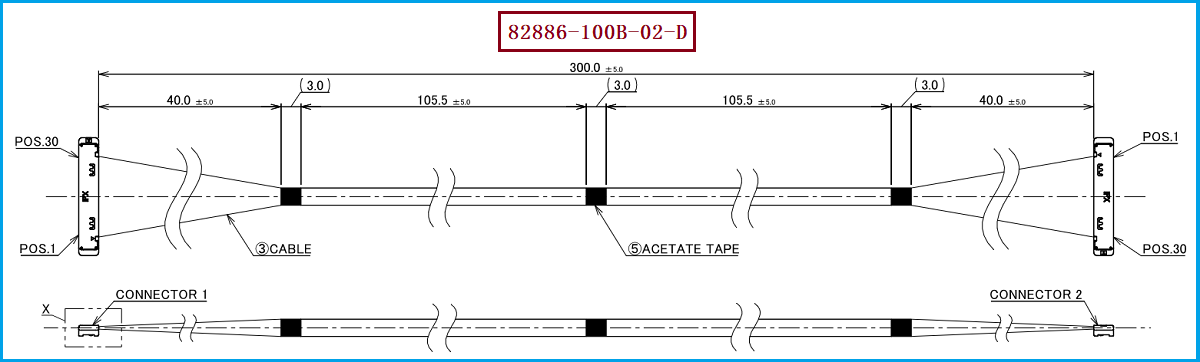

随着笔记本电脑、显示设备、摄像头模组以及高速数据设备不断向轻薄化发展，设备内部的高速信号连接对线束提出了更高要求。线束不仅需要尺寸足够小，还需要在有限空间内保持稳定的信号传输性能。本次介绍的I-PEX 82886-100B-02-D属于CABLINE-SS 30PIN极细同轴线束，采用Micro-Coaxial Cable AWG40，长度为300mm，线序为1-N，线材端使用的连接器型号为20373-R30T-06，连接器为30PIN、0.4mm间距，采用垂直直角结构与水平出线方式，适合空间受限的高速电子设备内部连接。
对于工程师来说，判断一款极细同轴线束是否适合高速应用，不能只看线径、长度和连接器外形，还需要关注实际高速信号传输表现。CABLINE-SS的高速应用测试条件采用Micro-Coaxial Cable AWG40、45Ω阻抗和100mm线长，并达到16Gbps/Lane的高速传输能力。对于300mm长度的82886-100B-02-D而言，线缆长度增加以后，信号在传输过程中的衰减更加值得关注，因此在研发验证阶段，插入损耗是一项非常重要的测试指标。

————————————————————————————————————————————————————————————————

二、如何通过插损曲线判断极细同轴线束性能
插损曲线通常用来观察高速信号经过线束之后产生了多少能量衰减。在网络分析仪等测试设备上，可以通过S参数测试得到不同频率下的插入损耗，并以频率为横轴、损耗值为纵轴形成插损曲线。对于工程师来说，首先需要观察曲线整体走势：随着频率不断提高，极细同轴线束的损耗通常会逐渐增加，如果曲线平滑、变化连续，说明传输特性相对稳定；如果在某些频段出现明显突变、凹陷或者异常波动，则需要进一步检查线材结构、连接器、压接加工以及阻抗匹配等环节。
判断插损曲线时，还需要结合实际使用频率和系统允许的损耗范围，而不能单独看某一个数字。例如同样是极细同轴线束，一款线束在低频段表现良好，并不意味着在更高频率下也能够保持同样的传输性能。因此工程师在验证82886-100B-02-D这类300mm高速线束时，应重点观察目标工作频段内的插损变化，并结合回波损耗、阻抗以及实际数据速率进行综合判断。尤其对于高速差分信号，线束长度、导体结构、绝缘材料、屏蔽结构和连接器过渡区域都会影响最终测试曲线。

————————————————————————————————————————————————————————————————

三、工程师如何利用插损测试进行选型，采购如何判断替代产品
对于工程师而言，插损曲线的价值不仅在于判断一根线束“损耗大不大”，更重要的是通过曲线发现设计和制造过程中可能存在的问题。当同一批次线束的插损曲线形状接近、变化趋势稳定时，可以进一步结合阻抗和其他高速参数判断产品的一致性。如果某些样品在相同频率下出现明显偏离，则需要从连接器装配、端子压接、线材尺寸、屏蔽结构以及线束加工一致性等方面进行排查。对于300mm长度的极细同轴线束来说，这种测试尤其有助于研发人员判断不同供应商产品之间是否真正具备可替代性。
采购人员在寻找替代产品时，也不宜只通过连接器型号、PIN数和线束长度判断两款产品是否可以互换。I-PEX 82886-100B-02-D对应的关键识别信息包括20373-R30T-06、30PIN、0.4mm间距、AWG40、300mm以及1-N线序，而高速应用还应进一步确认供应商能否提供相应的插损测试数据。通过对比目标频段内的插损曲线，可以更直观地判断不同供应商线束的高频衰减趋势。我们公司可提供：I-PEX 82886-100B-02-D兼容替代线束方案，围绕连接器匹配、线材规格、长度和线序等关键要求进行对应开发，并可结合客户的实际高速应用需求进行性能验证。

————————————————————————————————————————————————————————————————

四、从插损曲线到整套性能验证，建立可靠的替代方案
对于实际项目应用而言，插损只是评价极细同轴线束高速性能的重要指标之一。工程师在进行82886-100B-02-D兼容开发时，还需要将连接器结构、30PIN与0.4mm Pitch、AWG40 Micro-Coaxial Cable、300mm长度以及1-N线序作为基础规格进行确认，再进一步关注阻抗一致性和高速信号传输表现。CABLINE-SS采用0.4mm Pitch、垂直直角插拔、水平出线以及W-Point双触点结构，适合对连接器尺寸和内部布线空间有要求的高速设备。对于实际替代项目来说，只有机械尺寸能够匹配，并不意味着高速性能也能够完全对应。
因此，在评价一款极细同轴线束时，插损曲线可以作为工程师判断高速传输能力的重要依据。观察曲线的整体趋势、目标频段内的衰减水平以及不同样品之间的一致性，再结合阻抗、回波损耗和实际应用速率进行验证，可以更加全面地判断线束性能。对于采购人员而言，这种测试数据也能够帮助建立更加明确的供应商技术评价标准，避免仅凭外观和规格表进行替代判断。I-PEX 82886-100B-02-D作为300mm、30PIN、0.4mm Pitch的CABLINE-SS极细同轴线束，其替代开发不仅要实现连接器和结构上的兼容，更需要在高速传输性能方面完成充分验证，从而为后续样品导入和批量应用提供可靠依据。
