I-PEX 81463-100B-02-D CABLINE®-SS 30P极细同轴线束组件替代方案

一、双路差分+电源组合，关键在于信号与供电的合理规划
在摄像头模组、视觉设备以及高密度电子产品中，一组连接线往往不只是承担单一信号传输任务。除了高速数据之外，系统还可能需要同时提供时钟、控制或电源连接，因此工程师在设计极细同轴线束时，需要在有限的Pin数和有限的布线空间内完成不同功能的组合。所谓“双路差分+电源组合”，核心思路就是将两组差分信号通道与电源、地等辅助连接进行合理分配，使高速信号传输和设备供电能够在同一套高密度线束中实现连接。
差分信号通常由正、负两根信号线组成，重点在于保持两根线的电气特性和传输路径尽可能一致，从而降低外部干扰以及两根信号之间的不平衡。MIPI CSI-2本身就是面向高速摄像头数据传输的接口，并可运行于MIPI D-PHY、C-PHY等物理层，因此在实际线束设计中，需要根据系统采用的PHY、通道数量和传输速率确定线束结构，而不能仅凭接口名称判断。

————————————————————————————————————————————————————————————————

二、81463-100B-02-D如何满足高密度连接需求？

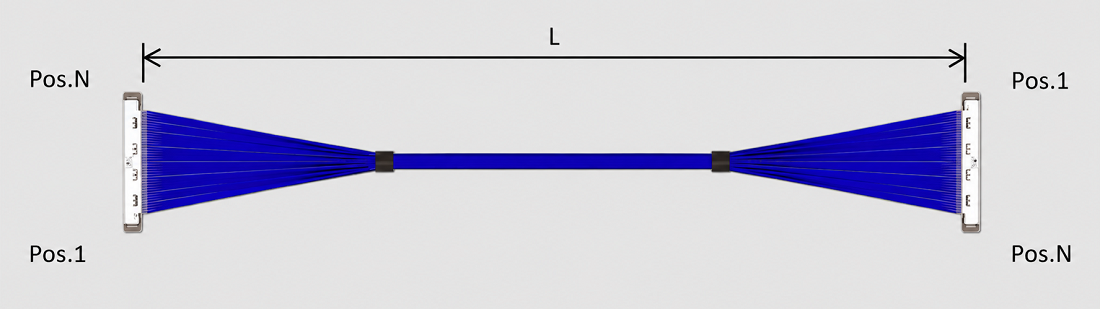

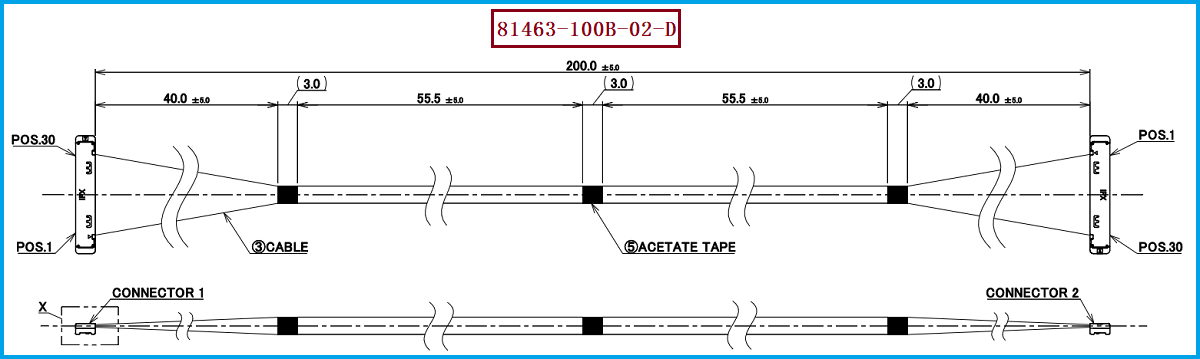

I-PEX 81463-100B-02-D是一款CABLINE-SS 30Pin极细同轴线束，长度为200MM，采用AWG #40 Micro-Coaxial Cable，线材端使用的连接器型号为20373-R30T-06，线位定义为1:30。对于工程师而言，这些参数决定了线束能否与目标设备完成基本的机械和电气匹配；对于采购人员而言，则可以直接作为询价、打样和替代开发时的重要规格条件。CABLINE-SS系列采用0.4mm间距、垂直直角插拔以及水平出线结构，适合空间受限的高密度连接区域。
在“双路差分+电源”的设计思路下，30Pin并不意味着所有Pin都必须用于高速差分信号，而是可以根据系统原理图对高速通道、电源、地以及必要的控制信号进行整体规划。极细同轴结构的优势在于能够将较多连接通道集中到较小的连接区域，同时通过屏蔽结构降低高速信号之间以及外部环境对传输链路的影响。需要注意的是，81463-100B-02-D的现有线束图纸明确给出了1:30的线位对应关系，但没有在该图纸中定义每个Pin具体承担哪一种功能，因此实际进行双路差分+电源组合时，应以整机原理图和目标设备Pin定义为准，而不是直接按照Pin编号推断功能。

————————————————————————————————————————————————————————————————

三、工程师与采购人员怎样判断双路差分+电源方案是否适配？
对于工程师来说，判断一款极细同轴线束能否用于双路差分+电源组合，首先要确认系统到底需要几组高速差分通道，以及电源和地需要占用多少连接位置。确定功能数量后，再核对连接器Pin数、两端Pin对应关系以及线束出线方向，之后才是线材规格和长度确认。如果应用涉及MIPI CSI-2，还需要结合具体PHY和数据速率进行信号完整性验证。高速差分链路对阻抗、长度匹配以及串扰控制比较敏感，线束不能仅通过导通测试判断是否满足最终应用要求。
对于采购人员而言，选择替代线束时也不能只看“30Pin”和“200MM”两个参数。81463-100B-02-D、20373-R30T-06、AWG #40、200MM以及1:30线位定义应当作为基础规格进行核对，再进一步确认目标设备的Pin功能分配和实际装配尺寸。如果原设计采用两组差分信号与电源组合，采购在询价时还需要向供应商明确差分通道数量、Pin定义以及电源和地的具体要求，这样才能避免出现连接器外形一致、但内部线序或功能分配不同的问题。对于MIPI摄像头应用而言，实际线缆长度也会影响高速传输表现，因此200MM这类具体长度规格同样值得在样品验证阶段重点确认。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议
对于需要进行国产替代或第二供应商开发的项目，可以先按照“连接器匹配—Pin数确认—线位核对—功能分配—线材与长度—信号验证”的思路推进。以81463-100B-02-D为例，30Pin连接规模、20373-R30T-06连接器、200MM长度、AWG #40 Micro-Coaxial Cable以及1:30线位定义构成了明确的基础规格。若目标设备还需要实现双路差分+电源组合，则应在此基础上进一步确认每组差分信号、电源和地对应的Pin位置，并通过样品装配、导通测试和高速信号测试完成最终验证。这样既能保证机械结构能够安装，也能避免因内部线序不同造成系统调试问题。
我们公司可提供：81463-100B-02-D兼容替代线束方案，可围绕20373-R30T-06连接器、30Pin结构、1:30线位定义、AWG #40极细同轴线材及200MM长度进行针对性开发，并可根据客户实际原理图进一步确认差分信号、电源及地的功能分配。对于工程师而言，双路差分+电源组合的关键不是简单增加线芯数量，而是让高速差分链路、供电和接地在有限空间内形成合理的连接结构；对于采购人员而言，则需要把连接器、Pin数、线序、线长和功能定义全部纳入替代评估。通过这种方式，极细同轴线束既能够满足高密度连接需求，也能为MIPI摄像头、视觉模组及其他高速设备的兼容替代提供更清晰的选型依据。

我是【国际电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。
