I-PEX 82069-100B-02-D CABLINE®-SS 20P极细同轴线束组件替代方案

一、20Pin极细同轴线束，兼顾高速传输与紧凑空间布局

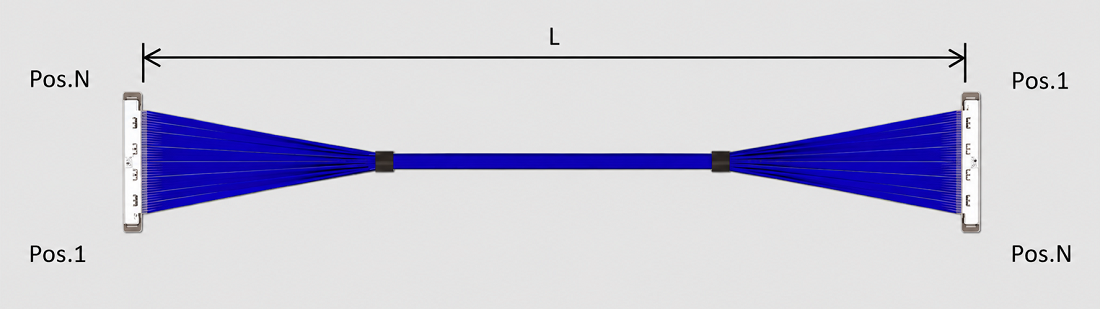

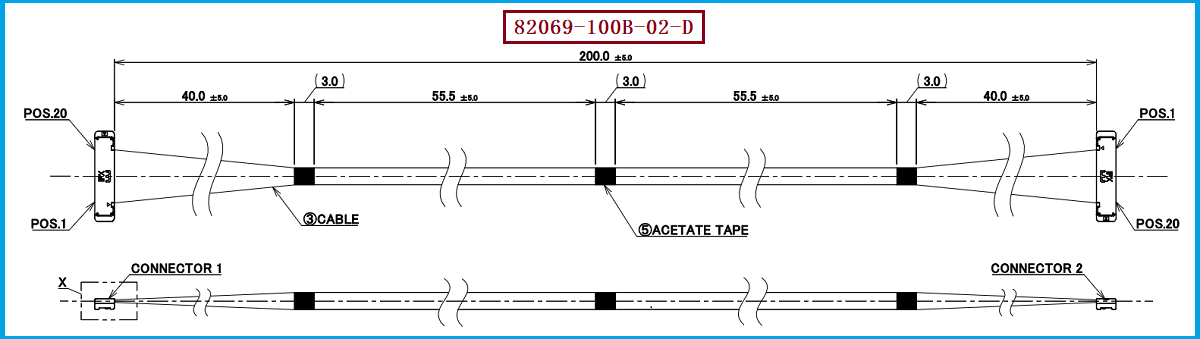

对于笔记本电脑、显示模组、摄像头模组、工业设备以及其他空间受限的电子产品而言，内部连接线束不仅需要满足高速信号传输要求，还需要兼顾连接器尺寸、走线空间、弯折空间以及整机结构布局。I-PEX 82069-100B-02-D属于CABLINE-SS 20Pin极细同轴线束，采用Micro-Coaxial 40AWG线材，长度为200MM，线材端使用20373-R20T-06连接器，属于20Pin、200MM、1-N结构的极细同轴线束方案。
从工程设计角度来看，0.4mm间距的小型连接器结构能够帮助设备内部实现更加紧凑的连接布局，同时水平出线、垂直直角插拔等结构特点也适合空间有限的电子产品内部布线。对于已经采用I-PEX 82069-100B-02-D进行结构设计的设备，在进行供应链优化、国产化替代或第二供应商开发时，除了关注连接器型号和针数，还需要重点确认线径、长度、线序、阻抗以及高速信号完整性等参数是否能够满足原有设计要求。

————————————————————————————————————————————————————————————————

二、极细同轴线能用在高压环境中吗？关键要区分“耐压”和“工作电压”
工程师在选择极细同轴线束时，经常会遇到一个问题：极细同轴线能不能用于高压环境？答案不能简单理解为“可以”或“不可以”，而应该区分线束的额定工作电压、绝缘性能以及耐压测试指标。对于CABLINE-SS这类高速信号连接方案，其核心定位首先是高速、小型化信号连接，而不是用于高压电源传输。连接器相关参数中额定电压为AC 50V rms，同时具备AC 200V、1分钟的耐电压测试条件；而本型号对应的线束文件还给出了AC 250V耐压测试条件，因此“耐压测试电压”并不等同于产品可以长期工作的额定电压。
因此，如果设备内部存在真正意义上的高压电源回路，例如需要长期承受明显高于50V等级的工作电压，就不能因为线束通过了较高电压的短时耐压测试，就直接将极细同轴线束当作高压电源线使用。对于I-PEX 82069-100B-02-D这类20Pin、40AWG极细同轴线束，更适合从高速信号传输、空间小型化以及信号完整性的角度进行选型；如果应用环境同时存在高电压，还应进一步结合实际工作电压、绝缘距离、环境温度、污染等级以及整机安全标准进行验证，而不能只看“耐压”一个参数。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于工程师而言，I-PEX 82069-100B-02-D的兼容替代开发，应优先锁定20Pin、Micro-Coaxial 40AWG、200MM、1-N以及20373-R20T-06线材端连接器等关键条件，并进一步核对连接器配合尺寸、端子位置、线束出线方向和设备内部安装空间。原有产品采用20373-R20T-06这一20Pin连接器型号，对应CABLINE-SS 20Pin结构；同系列20Pin产品还具有相应的插头、插座及金属盖组合，因此替代开发时需要确保连接器配合关系与原设计一致。
从采购人员角度来看，替代线束不仅是“型号相同或尺寸接近”即可，更重要的是形成稳定、可持续的供应方案。我们公司可提供：I-PEX 82069-100B-02-D兼容替代线束方案，可按照原有20Pin、40AWG、200MM以及20373-R20T-06连接器等关键规格进行极细同轴线束制造，并可根据客户实际设备的安装结构、线序及电气性能要求进行针对性的替代开发。对于需要降低采购成本、增加供应渠道或推进国产化替代的项目，可通过样品验证、结构确认和电气性能测试逐步完成替代导入。

————————————————————————————————————————————————————————————————

四、面向高速电子设备的稳定替代，兼顾工程验证与采购需求
对于工程师来说，极细同轴线束的替代重点并不是单纯复制外形，而是保证连接器、线材、长度、线序以及高速传输性能之间的匹配。I-PEX CABLINE-SS系列采用0.4mm间距，并支持Micro-Coaxial AWG40等线材规格，相关高速测试条件覆盖Micro-Coaxial、AWG40及100MM测试配置，系列产品面向高速显示、摄像头及小型电子设备等连接场景。 对于200MM长度的I-PEX 82069-100B-02-D，在实际替代项目中仍应结合整机信号速率和系统实际链路进行完整验证。
对于采购人员而言，能够找到具备制造能力并可以按照原产品关键参数进行开发的极细同轴线束供应商，可以在保证项目连续性的同时，为后续批量采购和供应链管理提供更多选择。需要特别注意的是，极细同轴线束并不等同于高压电源线，I-PEX 82069-100B-02-D更适合用于高速信号连接场景；如果项目存在高压工作环境，则应按照实际工作电压和安全规范重新进行绝缘及耐压验证。总体而言，针对20Pin、40AWG、200MM规格的I-PEX 82069-100B-02-D，我们公司能够提供对应的兼容替代制造方案，为工程验证、国产化替代及批量采购提供线束产品支持。

我是【国际电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。
