I-PEX 82883-100B-02-D CABLINE®-SS 20P极细同轴线束组件替代方案

一、极细同轴线为什么越来越多地用于高速、高密度连接？

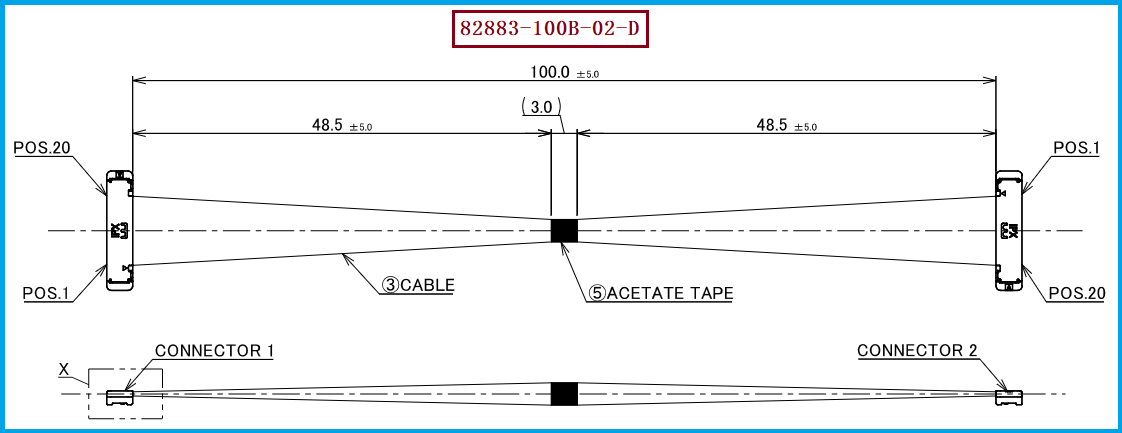

在笔记本电脑、显示模组、摄像头模组以及AI设备中，内部连接既要满足小型化要求，又要面对越来越高的信号传输速率。I-PEX 82883-100B-02-D是一款CABLINE®-SS 20P极细同轴线束，采用AWG 40 Micro-Coaxial Cable，线束长度为100mm，线材端连接器型号为20373-R20T-06。CABLINE®-SS采用0.4mm Pitch、垂直直角连接结构，对插高度约1.65±0.2mm、连接器深度约3mm，在有限空间内能够实现较高密度的信号连接。其系列支持AWG 40等Micro-Coaxial Cable，并面向最高16Gbps/Lane级别的高速传输应用。
对于工程师而言，选择这类极细同轴线束，关注点通常不只是“线够不够细”，还包括高速信号传输时的抗干扰能力、阻抗控制、连接器尺寸以及设备内部布线空间。对于采购人员而言，如果现有项目已经采用类似CABLINE®-SS的接口结构，后续进行供应商替换时，则需要同时确认产品料号、Pin数、AWG规格、连接器型号及线束尺寸，这样才能避免仅凭外观相似进行替换。

————————————————————————————————————————————————————————————————
二、为什么说极细同轴线比FPC更抗干扰？核心在于信号传输结构
为什么说极细同轴线比FPC更抗干扰？这里更准确的理解是：在某些高速、敏感信号应用中，极细同轴线通过同轴结构形成更明确的信号与屏蔽关系，能够降低外部电磁场对内部信号的耦合影响；同时，每一路信号都可以沿着相对独立的线缆结构传输。相比之下，FPC属于多层或单层柔性电路结构，其抗干扰能力与走线方式、参考地设计、层叠结构、阻抗控制以及屏蔽设计密切相关。因此，并不能简单说所有极细同轴线在任何情况下都一定比所有FPC抗干扰，而是在高速信号、空间受限且对信号完整性要求较高的应用场景中，极细同轴结构具有明显的应用优势。
对于工程师来说，真正值得关注的是高速信号经过线束时是否能够保持稳定的传输特性。CABLINE®-SS的高速测试采用AWG 40、45Ω、100mm Micro-Coaxial Cable进行测试，并面向V-by-One US、HDMI 2.1、USB 3.2 Gen 2、eDP等高速接口应用。 因此，当设备需要在有限空间内布置多路高速信号时，采用AWG 40极细同轴线束，可以在细径化、高密度布线与高速信号传输之间取得较好的平衡。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
如果项目原有线束采用I-PEX 82883-100B-02-D，在进行兼容替代时，建议工程端首先确认20Pin接口、AWG 40线材、100mm长度以及线材端20373-R20T-06连接器，再结合PCB端连接器、安装空间和实际线序进行匹配。CABLINE®-SS的20Pin Plug Housing对应20373-R20T-06，同时该系列提供10、14、20、30、32、35、40、50Pin等不同规格，可根据具体项目进行相应的线束匹配。
我们公司专注于极细同轴线束生产制造，可提供：I-PEX 82883-100B-02-D兼容替代线束方案。针对客户的样品替换、国产化替代、新项目开发及批量采购需求，可以根据实际连接器、AWG规格、长度以及装配要求进行匹配开发。对于工程师而言，可以围绕现有接口进行样品验证；对于采购人员而言，则可以从规格匹配、产品一致性和批量供应等方面进行评估，从而降低更换供应商或替代原型号时的导入成本。

————————————————————————————————————————————————————————————————

四、从抗干扰到高速传输，极细同轴线更适合高密度信号连接
对于高速、小型化设备而言，线束的选择不仅关系到布线空间，也会影响信号传输的稳定性。极细同轴线通过独立的同轴结构，为高速信号提供更明确的传输与屏蔽关系，在空间有限且信号密度较高的应用中具有较好的适用性。I-PEX 82883-100B-02-D采用AWG 40极细同轴线材和20Pin CABLINE®-SS连接结构，在满足小型化布线需求的同时，可用于高速信号连接场景。
对于需要进行原型号替换或供应链优化的客户，我们公司专注于极细同轴线束生产制造，可提供I-PEX 82883-100B-02-D兼容替代线束方案，并可根据客户实际项目需求进行连接器、线材规格、长度及线束结构匹配。无论是工程样品验证还是后续批量采购，都可以围绕具体应用需求进行定制开发，为客户提供更加匹配的极细同轴线束解决方案。

我是【国际电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。
