I-PEX 81423-100B-02-D CABLINE®-CA 30P极细同轴线束组件替代方案

一、30Pin极细同轴线束，为高速影像与显示连接提供紧凑方案

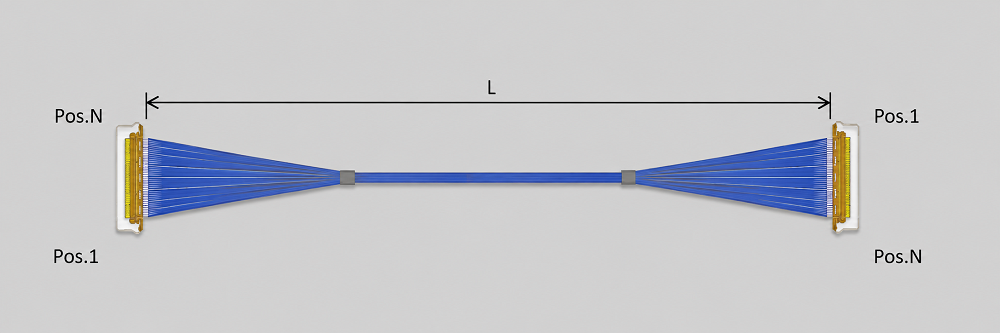

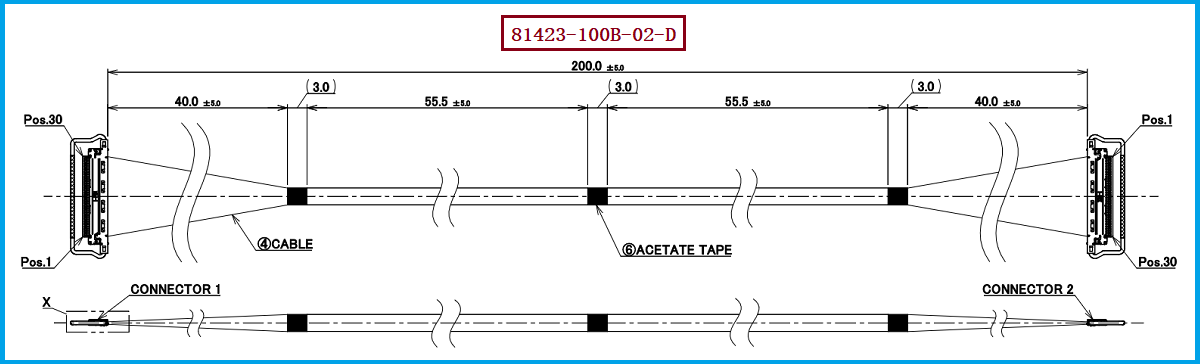

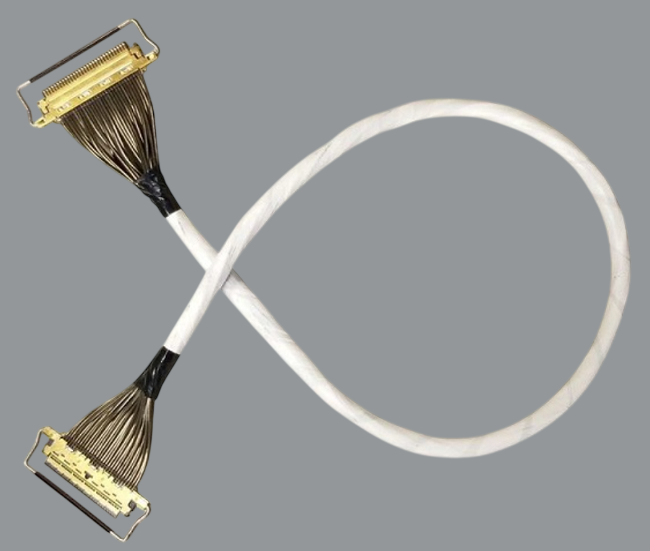

随着智能终端、摄像模组、工业视觉、显示设备以及嵌入式系统不断向高速化和小型化发展，MIPI接口在设备内部高速影像与显示信号传输中的应用越来越广泛。I-PEX 81423-100B-02-D是一款30Pin Micro-Coaxial 40AWG极细同轴线束，标准长度为200mm，连接方式为1-N，本次产品配套使用的线材端连接器型号为20634-130T-02，线位定义为1：30。对于需要在有限空间内完成多通道高速信号连接的设备，极细同轴线能够兼顾连接密度和布线空间，为工程师进行紧凑型内部连接设计提供一种可选方案。
从连接器结构来看，20634-130T-02属于CABLINE-CA系列30Pin Plug Housing，该系列采用0.4mm间距和水平对插结构，并配备机械锁扣，同时结合屏蔽及多点接地设计，适用于高速数字信号连接场景。 对于工程师而言，81423-100B-02-D的30Pin、40AWG、200mm及1：30线位定义是进行MIPI相关设计时需要重点确认的产品信息；对于采购人员而言，这些参数也可以作为供应商询价、规格确认以及兼容替代的重要依据。

————————————————————————————————————————————————————————————————

二、极细同轴线如何确保MIPI D-PHY接口兼容？
MIPI D-PHY主要应用于高速摄像头、显示屏以及处理器之间的数据连接，对差分信号传输、阻抗控制、信号完整性以及通道匹配都有较高要求。CABLINE-CA系列面向高速差分信号应用，并将MIPI列入高速接口应用范围，同时采用Micro-Coaxial极细同轴线结构以及屏蔽、多点接地设计，有利于高速信号连接中的抗干扰和信号完整性。 因此，在MIPI D-PHY应用中，极细同轴线可以作为设备内部高速信号连接的一种方案。
但要确保I-PEX 81423-100B-02-D与MIPI D-PHY系统真正兼容，不能只看连接器Pin数量是否一致，还需要确认MIPI D-PHY的Lane数量、Clock与Data通道分配、Pin Assignment以及线束两端的信号对应关系。同时，还需要结合线束长度、阻抗、PCB走线、连接器以及系统整体信号完整性进行验证。对于工程师来说，建议在设计阶段就完成接口定义和线位确认，并通过实际高速信号测试验证通信稳定性；这样可以避免产品进入后期开发后才发现线位或信号连接存在问题。

————————————————————————————————————————————————————————————————

三、工程师与采购人员如何进行MIPI D-PHY选型与验证？
对于工程师而言，MIPI D-PHY选型的核心并不是单纯寻找“支持MIPI”的线束，而是确认整个高速信号链路是否匹配。以81423-100B-02-D为例，需要重点核对30Pin、40AWG、200mm、1-N、20634-130T-02以及1：30线位定义，再根据实际MIPI系统确认Clock、Data Lane及Ground等信号的对应关系。CABLINE-CA采用0.4mm间距和机械锁扣结构，可以满足高密度连接器对空间和连接可靠性的要求；其屏蔽及多点接地设计，则可作为高速信号连接设计中的参考。
对于采购人员而言，在寻找81423-100B-02-D的兼容替代产品时，应要求供应商提供与原产品一致的关键规格，并确认线位定义和连接器型号，而不是仅根据“30Pin”或外观进行判断。特别是MIPI D-PHY应用对信号完整性较为敏感，建议在批量采购之前完成样品装配和实际通信测试，从机械连接、电气性能到整机运行进行综合确认。这样既可以降低替代产品导入风险，也有利于采购部门建立稳定的第二供应商和国产替代供应体系。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议
如果客户原设备采用I-PEX 81423-100B-02-D，建议以30Pin、40AWG、200mm、1-N、20634-130T-02以及1：30线位定义作为基础规格进行兼容确认，再结合具体MIPI D-PHY应用确认Lane数量、信号分配、阻抗、线束长度及实际布线路径。由于MIPI D-PHY属于高速差分信号应用，兼容替代不仅需要满足机械连接，还需要通过实际设备进行信号和通信验证。CABLINE-CA系列同时提供不同Pin数量、线材规格及长度的Micro-Coaxial产品方案，可根据不同设备的连接需求进行选型。
我们公司专注于极细同轴线束生产制造，可提供I-PEX 81423-100B-02-D兼容替代线束方案，可根据客户实际产品的Pin数量、线位定义、线材规格、线束长度、连接器型号及MIPI高速信号应用需求进行产品开发与生产制造。对于工程师，我们可以围绕原产品规格进行样品制作和兼容性验证；对于采购人员，则可以提供原厂替代、国产替代、第二供应商开发及批量生产配套，帮助客户获得更加灵活的极细同轴线束供应选择。

————————————————————————————————————————————————————————————————

五、总结
I-PEX 81423-100B-02-D是一款30Pin、40AWG、200mm、1-N的极细同轴线束，线材端使用20634-130T-02连接器，线位定义为1：30，适合高密度、高速信号连接应用。针对MIPI D-PHY接口，极细同轴线能够用于高速影像和显示等内部信号连接，但要确保实际兼容，需要重点确认Lane及Pin Assignment、阻抗、线束长度、连接器以及整机信号完整性，并通过实际设备进行验证。我们公司可提供I-PEX 81423-100B-02-D兼容替代线束方案，为工程师和采购人员提供样品验证、兼容替代及批量生产支持。
