I-PEX 82650-100B-02-D CABLINE®-CA 30P极细同轴线束组件替代方案

一、30Pin高密度极细同轴线束，设计选型需要更加严谨

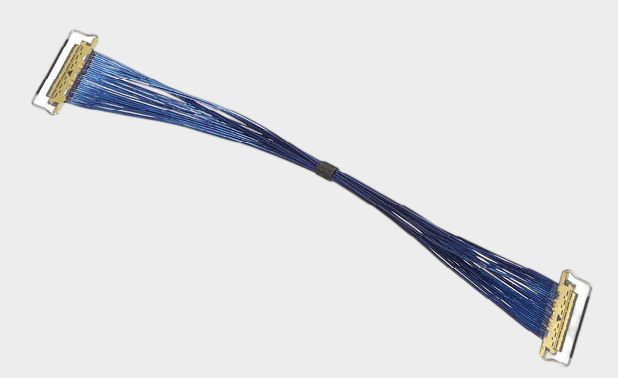

随着电子设备不断向小型化、高速化方向发展，极细同轴线束在有限空间内实现多通道信号连接的应用越来越广泛。对于工程师而言，极细同轴线束的设计不能只关注线材能否连接，还需要综合考虑连接器匹配、Pin数量、线材规格、线束长度、布线路径以及信号传输等因素；对于采购人员而言，则需要确认供应商提供的产品是否真正满足原设计规格。本次介绍的产品为I-PEX 82650-100B-02-D极细同轴线束，采用30Pin、AWG40极细同轴线，线束长度为100mm，线材端配套使用的连接器型号为20634-130T-02。该连接器属于CABLINE-CA系列30Pin Plug Housing，系列产品采用0.4mm接触间距、水平对插以及机械锁扣结构，适用于高密度、小型化的内部信号连接。
从实际产品开发来看，82650-100B-02-D这类30Pin极细同轴线束，对线材、连接器和整体结构之间的匹配要求较高。AWG40线材能够帮助设备实现更加紧凑的内部布线，而100mm长度则需要结合设备内部实际走线路径进行确认；如果线束长度、连接器方向或者安装位置设计不合理，即使产品能够完成基本连接，也可能增加装配难度。因此，在进行产品设计和替代选型时，应将产品型号、连接器型号、线材规格以及长度作为一个完整的规格体系进行确认。

————————————————————————————————————————————————————————————————

二、极细同轴线束设计时应避免的五个错误
在极细同轴线束设计过程中，第一个常见错误是只关注Pin数量而忽略连接器的具体型号和结构，第二个错误是忽略线束长度与设备实际走线路径之间的关系，第三个错误是没有充分确认Pin Assignment和信号布局，第四个错误是忽略线束实际弯曲、固定及安装条件，第五个错误则是只进行机械装配验证，而没有进一步确认实际电气性能和产品可靠性。对于工程师而言，这些问题可能在产品开发后期才暴露，进而导致PCB、结构件甚至线束方案重新调整。
CABLINE-CA系列采用0.4mm Contact Pitch、水平对插以及Mechanical Lock机械锁扣结构，同时具有屏蔽和多点接地设计，因此在进行兼容替代时，不能只判断连接器是否能够插合，还需要关注连接结构以及实际信号传输要求。 对于高速信号应用而言，合理的Pin Assignment、线缆结构和接地设计同样是工程验证的重要内容。提前识别这些设计问题，可以减少后期改版和重新验证带来的开发成本。

————————————————————————————————————————————————————————————————

三、从工程师和采购人员角度做好选型与验证

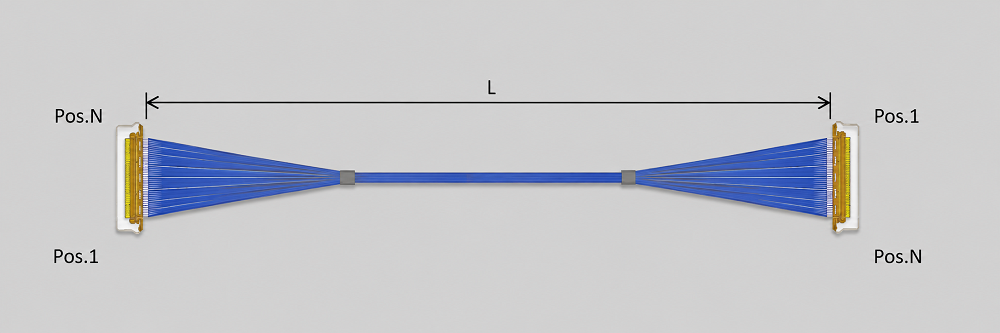

对于工程师而言，选择I-PEX 82650-100B-02-D这类极细同轴线束时，可以首先围绕30Pin、AWG40、100mm、1-N等核心规格进行确认，再进一步核对20634-130T-02连接器、Pin Assignment、安装方向以及设备内部走线路径。如果需要进行兼容替代，还应根据实际设备要求进一步确认连接器尺寸、电气性能和可靠性，避免因为某一个关键参数不匹配而影响后续装配或信号传输。
对于采购人员而言，产品型号、连接器型号、线规和长度可以作为供应商询价及技术确认的重要依据，但不建议仅通过产品外观、Pin数量或价格判断产品是否能够替代。对于需要进行国产替代、第二供应商开发或供应链优化的客户，我们公司可提供I-PEX 82650-100B-02-D兼容替代线束方案，可根据客户实际产品规格进行极细同轴线束生产制造，并配合客户进行样品确认和产品验证，为工程开发和批量采购提供更加灵活的供应选择。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议
如果原设备使用的是I-PEX 82650-100B-02-D，建议将30Pin、AWG40、100mm、1-N以及20634-130T-02作为兼容替代的基础确认条件，再结合实际设备要求进一步确认机械尺寸、Pin Assignment、电气性能以及可靠性。尤其是在高速信号设备中，替代线束能够正常插入连接器，并不代表其已经完全满足实际应用要求，还需要结合样品装配和实际信号测试进行确认。
对于工程师而言，可以通过原产品规格与替代产品规格进行逐项对照，再根据实际应用进行样品验证；对于采购人员而言，则可以通过这种方式建立更加清晰的供应商技术筛选标准。I-PEX资料中所体现的0.4mm Contact Pitch、机械锁扣、屏蔽及多点接地等结构特点，可以作为兼容替代方案进行技术确认时的重要参考。

————————————————————————————————————————————————————————————————

五、总结

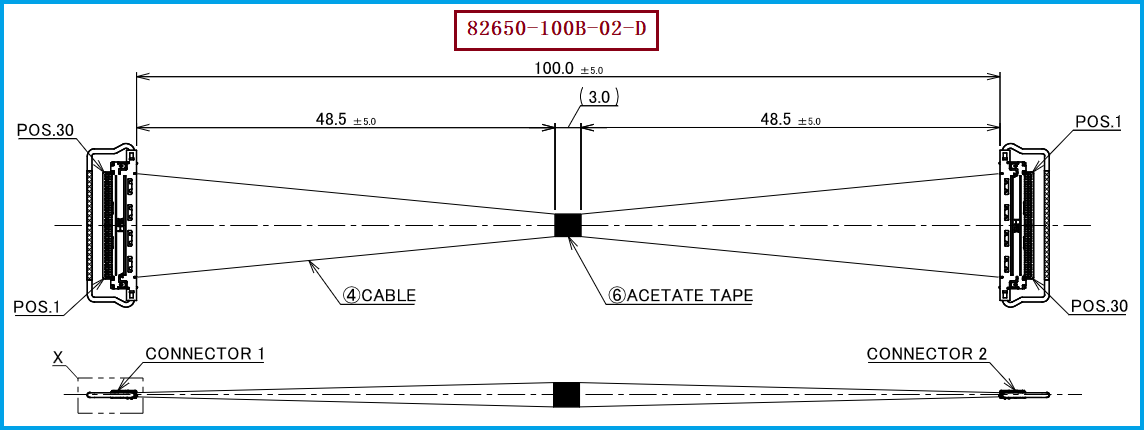

I-PEX 82650-100B-02-D是一款30Pin、AWG40、100mm的极细同轴线束，线材端使用的连接器型号为20634-130T-02，适用于空间受限、高密度信号连接等应用场景。在设计过程中，需要重点避免连接器型号确认不足、线束长度规划不合理、Pin Assignment考虑不充分、布线条件考虑不足以及验证不完整等问题。对于需要进行原厂替代、供应链优化或第二供应商开发的客户，我们公司可提供I-PEX 82650-100B-02-D兼容替代线束方案，以客户原有产品规格和实际应用需求为基础开展产品开发与样品验证，为工程师和采购人员提供更加灵活、稳定的极细同轴线束供应选择。

我是【国际电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。
