I-PEX 82859-100B-02-D CABLINE®-CA 12P极细同轴线束组件替代方案

一、极细同轴线束为什么具备良好的EMI抗干扰能力？
在高速电子设备内部，信号频率和传输速率不断提升，EMI电磁干扰、信号串扰以及信号完整性越来越受到工程师重视。极细同轴线束采用同轴传输结构，通过中心导体传输信号，外围屏蔽结构对信号通道形成保护，从而降低外部电磁干扰以及相邻信号之间的相互影响。相比普通多芯导线，极细同轴线能够在非常有限的空间内实现独立信号通道与屏蔽结构的结合，因此特别适合高密度、高速信号连接。CABLINE-CA系列采用0.4mm接触间距、水平对插结构，并结合屏蔽与多点接地设计，有利于提升高速信号连接过程中的EMI抗干扰能力和信号完整性。对于工程师来说，这种结构的价值不仅在于“线细”，更在于能够兼顾小型化、高密度布线与高速信号传输。

————————————————————————————————————————————————————————————————
二、I-PEX 82859-100B-02-D：12P极细同轴线束的工程应用价值

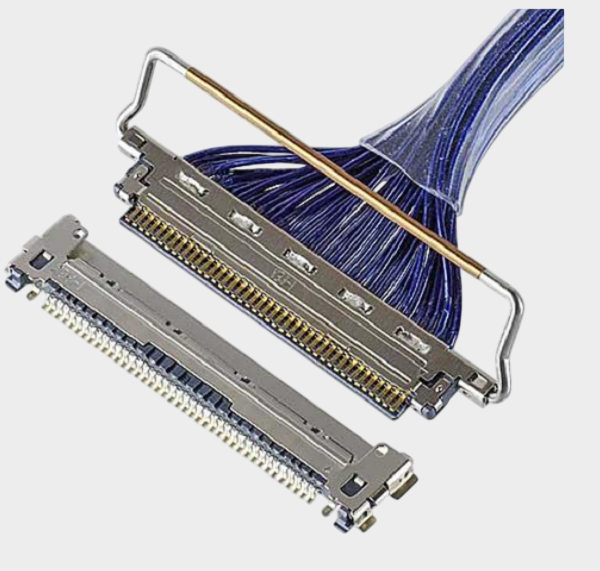

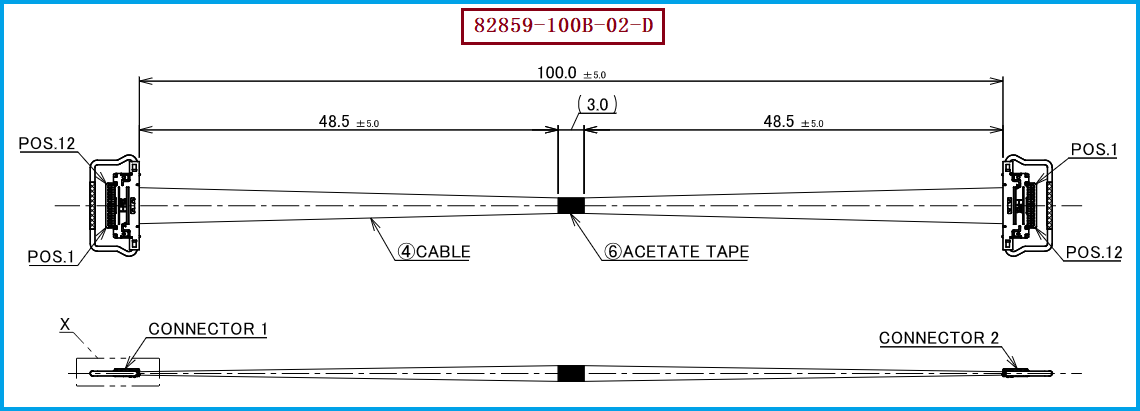

I-PEX 82859-100B-02-D属于CABLINE-CA系列极细同轴线束，规格为12Pin、Micro-Coaxial、40AWG、100mm、1-N，线材端使用的连接器型号为20634-112T-02。12Pin配合0.4mm间距的微型连接结构，可以满足设备内部对空间高度和布线密度的要求。对于工程师而言，在选择这类高速线束时，除了关注连接器能否正常插合，还需要重点确认线序、线长、线材规格、端部加工以及屏蔽结构的一致性；对于采购人员而言，则需要进一步考虑供应稳定性、批量一致性、交期以及国产替代后的成本控制。需要注意的是，EMI屏蔽能力并不能仅用“有没有屏蔽层”进行判断，最终效果还与线材结构、连接器屏蔽、接地方式、端部加工以及整机布局密切相关，因此实际导入时仍应通过设备测试进行验证。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
针对I-PEX 82859-100B-02-D的兼容与替代，工程选型建议围绕连接器、线材、Pin数、线序、长度和实际装配尺寸进行综合确认。该线束使用的线材端连接器型号为20634-112T-02，可适配的线材AWG规格包括AWG 40、AWG 42、AWG 34、AWG 36。CABLINE-CA系列，Micro-Coaxial线材覆盖AWG36、AWG38、AWG40、AWG42、AWG44，Discrete Wire则覆盖AWG34、AWG36；不同线材类型对应不同的应用方式，因此替代开发时需要确保线材结构与连接器规格正确匹配。 我们公司可提供：I-PEX 82859-100B-02-D兼容替代线束方案，专注于极细同轴线束的生产制造，可根据实际产品需求进行线材、连接器、线序及线束结构的匹配，为工程验证、第二供应商导入及批量采购提供兼容替代支持。

————————————————————————————————————————————————————————————————

四、总结：EMI屏蔽效果取决于完整的高速信号连接设计
极细同轴线束的EMI优势，本质上来自同轴屏蔽结构、连接器屏蔽设计、接地结构以及整体线束加工质量的共同作用。对于I-PEX 82859-100B-02-D这类12P极细同轴线束，在笔记本、显示设备、摄像设备、工业视觉及其他空间受限的高速电子产品中，可以通过微型连接器与极细同轴线材的组合，实现高密度的信号连接。对于需要国产替代或供应链优化的客户，真正可靠的替代方案不仅要做到“能够连接”，还需要进一步验证机械尺寸、线序、电气性能、EMI表现及批量一致性。我们公司专注于极细同轴线束生产制造，可提供I-PEX 82859-100B-02-D兼容替代线束方案，助力客户实现从样品验证到批量导入的稳定替代。

我是【国际电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。
