I-PEX 82976-100B-01-D CABLINE®-CA 10P极细同轴线束组件替代方案

一、为什么极细同轴线束适合高频高速传输？

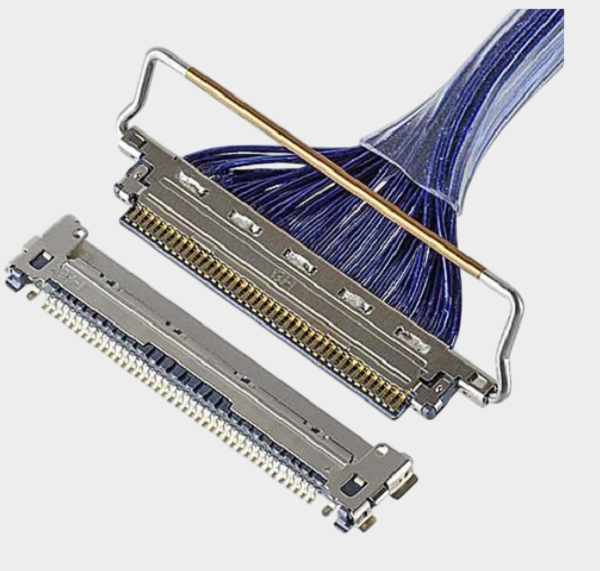

在高速显示、摄像模组、AI设备、工业视觉及高密度电子设备中，信号频率和数据速率不断提高，内部连接不仅需要“传得快”，还需要尽可能控制信号损耗、阻抗变化、串扰及电磁干扰。极细同轴线束采用同轴结构，使信号导体与屏蔽结构保持相对稳定的几何关系，因此相比普通离散导线，在高频信号传输场景下更容易实现受控阻抗和较好的抗干扰能力；同时，Micro-Coaxial Cable能够在较小空间内实现多通道高速连接，非常适合设备内部空间有限的应用。以CABLINE®-CA连接方案为例，其采用0.4 mm间距、水平对插、机械锁扣、屏蔽及多点接地设计，面向最高32 Gbps/Lane的高速传输应用，并支持AWG36～AWG44等Micro-Coaxial Cable规格。 因此，所谓“极细同轴线束是高频传输的最佳选择”，更准确地说，是因为它能够在高频信号完整性、空间利用率、布线灵活性及多通道集成之间取得较好的平衡。当然，具体系统能达到的实际速率仍取决于线缆、连接器、PCB、传输协议及整体SI设计，不能仅根据线束型号直接推导实际数据速率。

————————————————————————————————————————————————————————————————

二、I-PEX 82976-100B-01-D：300 mm极细同轴线束与0.4 mm高密度连接

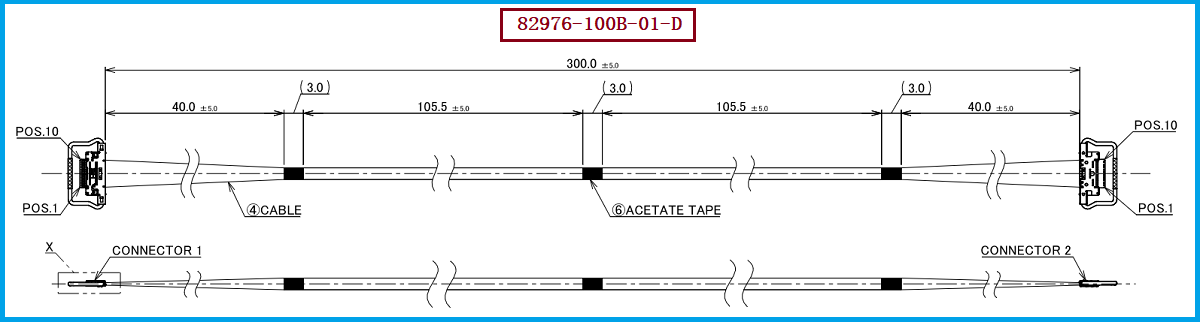

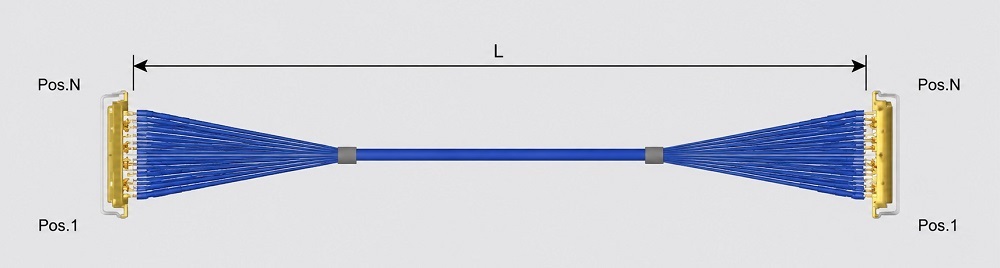

本次介绍的目标产品为 I-PEX 82976-100B-01-D，属于10 Pin、300 mm的Micro-Coaxial极细同轴线束，采用40 AWG、50 Ω线材，并为双端连接的1-1结构。在线材端使用的连接器型号为 20634-210T-02，连接器为10PIN、0.4 mm间距的高密度结构。 对工程师而言，这种组合的意义在于：在有限的设备内部空间中，通过较小的连接器Pitch和极细同轴线材实现多通道信号连接，同时保持高速信号传输所需要的连接结构稳定性；对于采购人员而言，则不能简单将“10PIN、0.4 mm”作为唯一采购条件，而应进一步核对线材规格、阻抗、线束长度、连接器型号、线位关系、端部加工及整体装配尺寸。特别是82976与同系列200 mm的82975不同，其目标型号为300 mm，因此在替代采购时，线束长度及相关尺寸必须作为重点确认项目。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
针对 I-PEX 82976-100B-01-D 的选型、兼容与替代，建议工程师首先锁定目标产品的核心组合：10 Pin、40 AWG、50 Ω、300 mm、1-1结构，以及20634-210T-02、10PIN、0.4 mm间距连接器，然后根据整机结构进一步确认PCB端配合关系、安装方向、线束弯折空间和端部加工要求。对于高速应用，建议在样品阶段进行导通、绝缘、机械装配以及实际系统中的高速信号完整性验证，而不是仅通过“能否插上”判断兼容性。连接器平台本身提供了信号完整性相关测试数据，并覆盖USB4、Thunderbolt、DisplayPort、HDMI等高速应用参考，因此在进行工程替代时，可以进一步结合实际协议和SI要求进行验证。 我们公司可提供：I-PEX 82976-100B-01-D兼容替代线束方案，可根据客户图纸、样品或BOM要求，对极细同轴线材、连接器、PIN数、0.4 mm间距、线束长度及端部加工进行匹配，为工程师提供替代开发和样品验证支持，同时为采购人员提供原厂替代、第二供应商导入及供应链优化方案。

————————————————————————————————————————————————————————————————

四、真正决定高频传输性能的，是“线材+连接器+制造工艺”的整体匹配
对于高频高速连接而言，极细同轴线束的优势并不只是“线径细”，而是线材结构、连接器结构和制造一致性共同作用的结果。40 AWG级Micro-Coaxial Cable尺寸非常小，在端部剥线、芯线处理、屏蔽层处理以及连接器装配过程中，对加工精度和过程控制都有较高要求；与此同时，0.4 mm Pitch连接器属于高密度结构，连接器与线材之间的匹配质量也会直接影响最终连接可靠性。因此，对于工程师，评价替代线束时应从“外观相似”进一步深入到“结构、尺寸、电气及高速性能是否匹配”；对于采购人员，则应关注供应商是否具备稳定的极细同轴线束量产能力，而不仅仅是样品价格。我们公司专注于极细同轴线束生产制造，可针对 I-PEX 82976-100B-01-D 提供兼容替代线束方案，面向高速显示、摄像、AI计算、工业视觉及其他高密度电子设备内部连接应用，为客户提供从工程打样、规格匹配到批量制造的极细同轴线束解决方案。

————————————————————————————————————————————————————————————————

五、总结
极细同轴线束之所以适合高频高速传输，并不是单纯因为“线很细”，而是因为其同轴结构、阻抗控制、屏蔽能力、高密度连接以及空间适应性能够较好地满足高速电子设备对信号完整性和小型化的综合要求。I-PEX 82976-100B-01-D采用10 Pin、40 AWG、50 Ω、300 mm极细同轴线束，并配套20634-210T-02、10PIN、0.4 mm间距连接器，是典型的高密度Micro-Coaxial连接方案。我们公司可提供 I-PEX 82976-100B-01-D兼容替代线束方案，帮助客户在原厂替代、供应链优化及批量生产等需求下，实现更加稳定、灵活的极细同轴线束供应。

我是【国际电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。
