I-PEX 83059-100B-01-D CABLINE-UY 12P极细同轴线束组件替代方案

一、I-PEX 83059-100B-01-D极细同轴线束产品介绍

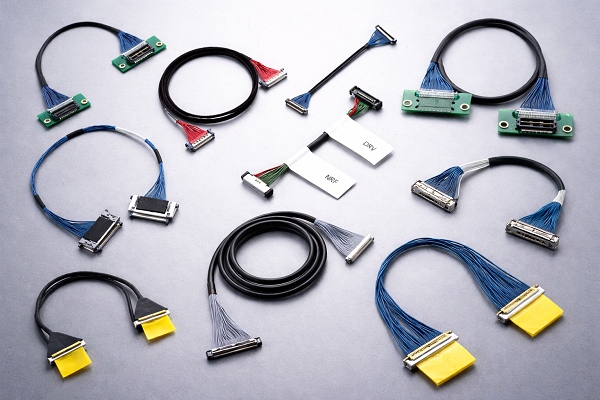

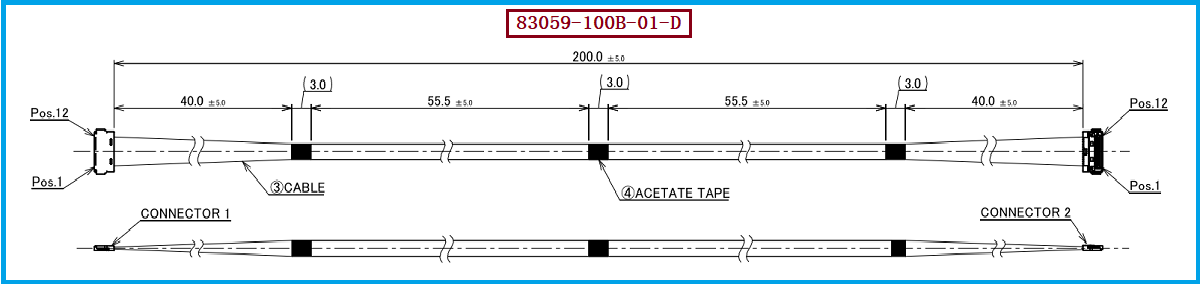

I-PEX CABLINE-UY系列极细同轴线束面向高速、小型化电子设备内部连接应用，具有0.35mm Pitch、低高度及高速信号传输等特点。I-PEX 83059-100B-01-D是一款CABLINE-UY 12Pin极细同轴线束，采用1-1直通连接方式，线束长度为200mm，使用AWG #42、50Ω Micro-Coaxial Cable，线材颜色为蓝色；此款极细同轴线束上使用的线材端连接器型号为20907-012E-01。对于工程师来说，83059-100B-01-D这类12Pin、200mm极细同轴线束需要同时关注机械尺寸和高速信号性能；对于采购人员来说，在进行询价、替代或批量采购时，则应准确核对产品料号、Pin数、线材规格、阻抗、连接器型号以及长度等信息。上传资料显示，CABLINE-UY 12Pin 1-1结构中，83058-100B-01-D为100mm、83059-100B-01-D为200mm、83060-100B-01-D为300mm，三者主要对应不同线束长度。

————————————————————————————————————————————————————————————————

二、极细同轴线束信号衰减严重怎么办？工程师需要从线材、长度与高速信号完整性综合判断
当极细同轴线束出现信号衰减严重、波形异常、数据传输不稳定或者高速接口性能下降时，不能简单判断为“线越细，信号衰减就越严重”，而应该从线材结构、特性阻抗、传输长度、连接器以及实际布线状态等方面综合分析。极细同轴线束用于高速信号传输时，信号沿线缆传播会产生一定的插入损耗，频率越高，对线材结构一致性和阻抗控制的要求通常越高；如果线束局部存在结构变化、过度弯折、压伤、连接器端接不良或者阻抗不连续，就可能进一步造成信号反射和损耗，使接收端信号质量下降。I-PEX CABLINE-UY该系列支持AWG40、AWG42 Micro-Coaxial Cable，并具有最高32Gbps/lane NRZ的参考传输能力，因此针对高速应用进行线束选型时，应重点关注线材规格与实际信号速率的匹配，而不能只根据外观和尺寸进行判断。 当出现信号衰减问题时，工程师可以优先检查线束长度是否符合原设计、线材规格是否一致、连接器端接状态是否可靠，以及线束在设备内部是否存在过小弯曲半径、挤压或异常受力等情况；对于采购人员，则应避免只以“同Pin数、同长度”作为替代判断标准，而应要求供应商明确提供线材结构、阻抗及相关性能验证信息。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议：不要只看200mm长度，还要确认完整信号链路

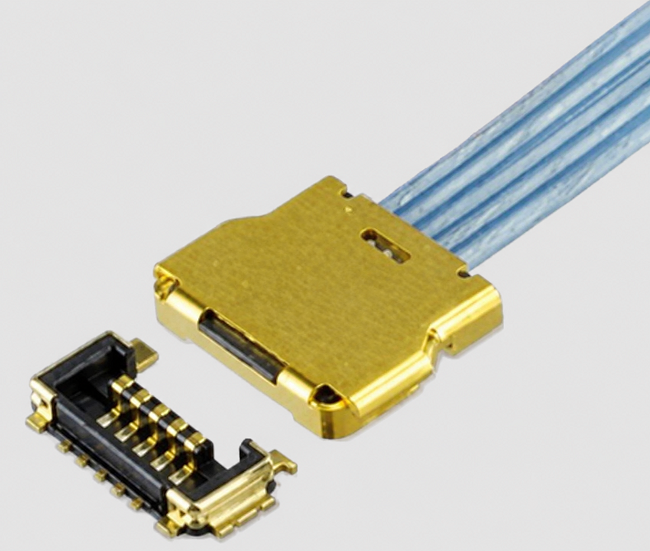

针对I-PEX 83059-100B-01-D进行选型或兼容替代时，建议工程师和采购人员以完整的线束规格进行核对。该产品为12Pin、1-1直通、AWG42、50Ω极细同轴线、200mm长度，其线材端使用的连接器型号为20907-012E-01；CABLINE-UY推荐零件资料中，12Pin Plug Cable Assembly型号为20857-012T-01，12Pin Receptacle型号为20854-012E-02，Shell A型号为3568-0121，Plug Housing型号为20907-012E-01。 因此，在进行替代方案开发时，需要同时确认连接器Pin数及结构、线位定义、线材规格、特性阻抗、线束长度、出线及成型方式，并结合实际设备进行装配和信号测试。如果客户原应用对高速信号传输要求较高，还应重点验证替代线束在目标传输速率下的信号完整性表现，而不是单纯依据尺寸判断“可以替代”。我们公司可提供I-PEX 83059-100B-01-D兼容替代线束方案，可根据客户提供的原厂型号、连接器型号、Pin数、线材规格、长度及应用要求进行极细同轴线束生产制造，针对高速信号传输应用协助客户进行规格匹配和替代方案开发。

————————————————————————————————————————————————————————————————

四、总结：从信号衰减分析到兼容替代，建立可靠的极细同轴线束方案
I-PEX 83059-100B-01-D是一款CABLINE-UY 12Pin、1-1直通、200mm长度的极细同轴线束，采用AWG42、50Ω Micro-Coaxial Cable，并使用20907-012E-01相关连接器结构，适合空间紧凑且对高速信号连接具有要求的电子设备内部应用。面对“极细同轴线束信号衰减严重怎么办”这一实际工程问题，关键并不是单纯更换一条线，而是从线材规格、阻抗、长度、连接器端接、布线状态以及实际高速信号性能等方面逐项排查。对于工程师而言，应通过完整的电气与机械条件验证线束性能；对于采购人员而言，应准确锁定I-PEX 83059-100B-01-D产品料号/型号，并确认替代产品是否真正满足原设计要求。我们公司专注于极细同轴线束生产制造，可提供I-PEX 83059-100B-01-D兼容替代线束方案，为客户提供从规格确认、样品开发到批量生产的极细同轴线束配套服务，满足高速、小型化电子设备对稳定信号连接和可靠线束供应的需求。
