I-PEX 83058-100B-01-D CABLINE-UY 12P极细同轴线束组件替代方案

一、产品概述｜面向高速显示设备的高密度连接方案

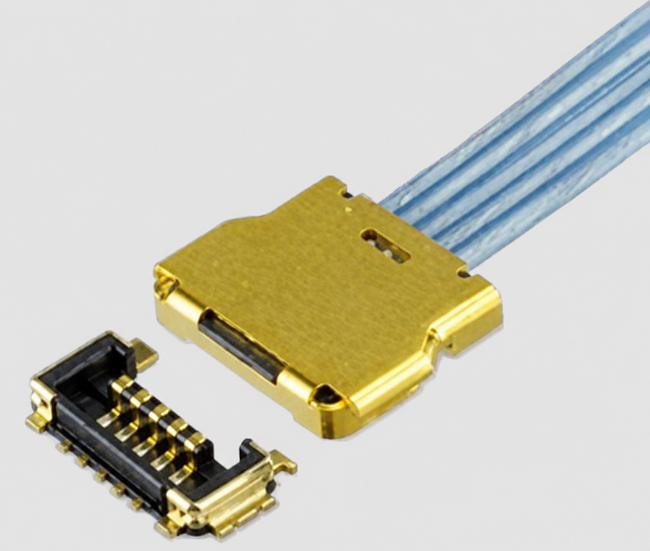

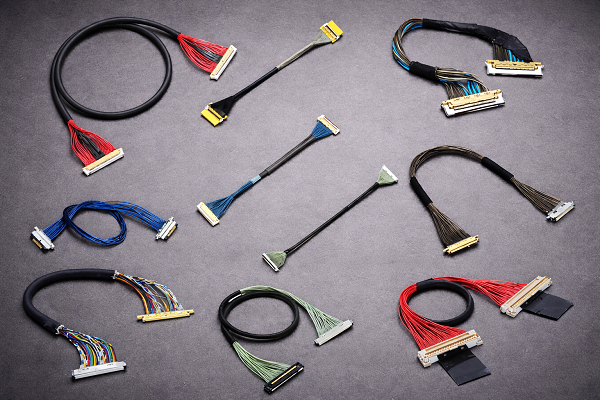

在笔记本电脑、平板电脑、显示模组、折叠设备及其他轻薄型电子产品中，内部连接空间越来越紧凑，而显示信号和高速数据传输速率却不断提升。极细同轴线束（Micro-Coaxial Cable Harness）兼具小型化、柔韧性和高速信号传输优势，因此被广泛用于空间受限的高速电子设备内部连接。I-PEX CABLINE®-UY系列采用0.35mm超细Pitch设计，最大嵌合高度为0.82mm，并支持最高32Gbps/lane NRZ高速传输，产品系列覆盖5Pin、10Pin及12Pin，并支持AWG40、AWG42极细同轴线应用。

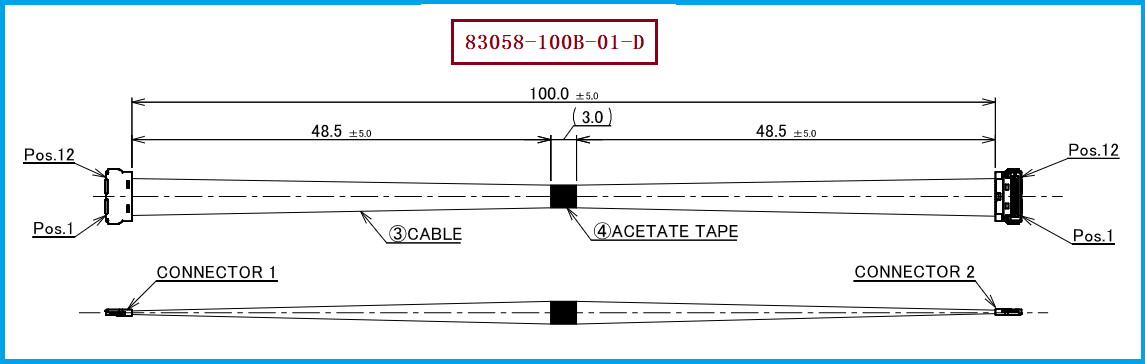

针对 I-PEX CABLINE-UY 83058-100B-01-D 极细同轴线束，我司具备对应兼容替代产品的研发与生产制造能力。本方案重点针对工程师进行产品替代设计、样品验证以及采购人员进行供应链替代的实际需求开发，产品线材端使用 20907-012E-01连接器，极细同轴线材规格支持 AWG 40、AWG 42。对于需要寻找原厂同规格替代、降低采购成本或建立第二供应来源的客户，可提供 83058-100B-01-D兼容替代极细同轴线束方案，并可根据客户样品、图纸及实际设备需求进行产品匹配与定制开发。

————————————————————————————————————————————————————————————————

二、工程师关注｜极细同轴线束信号不稳定怎么办？
在高速显示设备中，如果出现屏幕闪烁、画面间歇性异常、显示信号丢失或设备运行过程中信号不稳定，极细同轴线束应作为重要排查对象。对于工程师而言，首先需要检查线束是否受到过度弯折、拉伸、挤压等机械应力。极细同轴线束本身尺寸较小，若装配过程中弯折路径不合理或者长期受到机械应力，可能影响内部导体及屏蔽结构的稳定性；其次需要确认连接器是否完全插合以及端子接触是否可靠，因为连接器接触异常同样可能造成高速信号间歇性中断。
除了机械和连接问题，高速信号本身对线材和加工一致性也具有较高要求。CABLINE-UY系列面向高速内部连接应用，其极细同轴线方案主要用于高速差分信号传输，因此线材规格、阻抗控制、端接质量以及屏蔽结构都会影响信号完整性。 当出现“线束正常但信号仍不稳定”的情况时，建议结合示波器、TDR等测试手段，从连接器接触、线束连续性以及高速信号完整性等维度进行综合判断，而不能仅通过肉眼判断线束是否完好。对于需要替代原厂产品的项目，我司可围绕I-PEX 83058-100B-01-D 的应用需求，从连接器、AWG规格、线束结构及制造工艺等方面进行匹配，帮助客户降低因线束品质差异造成的高速信号不稳定风险。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议｜工程验证与采购替代需要重点确认什么？
对于工程师而言，I-PEX 83058-100B-01-D替代项目首先应确认连接器和机械结构是否匹配，包括 20907-012E-01线材端连接器、Pin数量、安装空间、出线方向以及线束长度等；其次应确认极细同轴线规格，本方案涉及 AWG40、AWG42 两种规格，实际导入时应根据设备的信号要求、布线路径、柔韧性以及原产品规格进行确认。CABLINE-UY该系列采用0.35mm Contact Pitch、0.35mm Board Pitch，最大嵌合高度0.82mm，Depth为3.10mm，并采用Vertical Right Angle结构，因此替代产品不仅需要“型号看起来一致”，还需要进行实际机械装配验证。
对于采购人员而言，替代极细同轴线束时还需要重点考察供应商的持续生产能力、样品响应速度、批量一致性以及质量控制能力。我司专注于极细同轴线束生产制造，可依据客户提供的原厂产品、规格书、工程图纸或实物样品，对 83058-100B-01-D 进行兼容替代开发，并围绕 20907-012E-01连接器及AWG40/AWG42极细同轴线材进行方案匹配。对于已经在使用原厂CABLINE-UY系列线束、但希望寻找国产替代或第二供应商的客户，我司可提供I-PEX 83058-100B-01-D兼容替代线束方案，支持从样品打样、工程验证到批量生产的供应服务。

————————————————————————————————————————————————————————————————

四、应用价值与总结｜以稳定的极细同轴线束保障高速设备连接
极细同轴线束虽然属于电子设备中的小型连接部件，却直接参与高速显示及数据传输，其机械可靠性、连接可靠性以及高速信号完整性都会影响整机运行表现。对于工程研发人员，选择替代产品时应重点关注连接器匹配、AWG规格、机械尺寸、信号完整性和可靠性验证；对于采购人员，则需要进一步关注产品一致性、交期、成本以及长期稳定供货能力。针对I-PEX 83058-100B-01-D极细同轴线束，我司可提供以 20907-012E-01连接器、AWG40/AWG42极细同轴线材为基础的兼容替代制造方案，帮助客户在满足实际应用要求的前提下优化供应链。
从高速显示连接到轻薄设备内部精密布线，可靠的极细同轴线束是保障信号稳定传输的重要基础。我司将依托极细同轴线束研发与制造能力，为客户提供更具针对性的兼容替代、定制开发及批量供应服务，助力工程项目降低替代开发难度，并为采购端建立更加稳定、灵活的供应渠道。

我是【国际电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。
