从6Gbps到40Gbps，高速传输时代极细同轴线束的重要性全面升级

在电子设备全面迈入**“高速时代”**的今天，从USB4、Thunderbolt 4，到PCIe 5.0、MIPI D-PHY、eDP HBR3，接口带宽越来越高。然而，许多工程师在调试过程中却遇到过这样的困惑：芯片性能完全达标，仿真数据也完美无误，可一旦进入整机装配阶段，信号质量却频频失常。
问题究竟出在哪？——答案往往藏在最容易被忽略的地方：线材。

一、瓶颈不在芯片，而在“物理层”
在高速接口传输中，决定信号完整性的，不仅仅是芯片性能，而是整个通道的综合表现。这个通道包括PCB走线、连接器以及线束结构。
在低速应用时代，传统的多芯线、FFC、排线等方案尚能满足要求。但当速率超过6Gbps、10Gbps甚至更高时，串扰、反射、插入损耗、阻抗不连续等问题会被无限放大。哪怕是几厘米的误差，也可能导致眼图塌陷、误码率上升，进而引发系统异常。
这意味着，在高速信号系统中，“物理层的细节”决定成败。

二、为何“线材”成为高速传输的最大短板
线径与介质损耗问题：
在高频环境中，传统铜线会出现趋肤效应，信号只在导体表层传播，有效传输面积缩小，导致插入损耗上升。
屏蔽与阻抗控制不精确：
高速差分信号要求严格的特性阻抗匹配（如90Ω或100Ω）。普通线材难以做到全程一致，容易产生反射与时延差异，严重时甚至引起数据错位。
柔性与弯折问题：
高速设备内部空间紧凑，线束往往需要反复弯折。普通线材经过多次折叠后，屏蔽层容易受损，EMI性能下降，从而影响信号完整性与长期稳定性。
综上，高速信号系统中最脆弱的环节，往往并非芯片或协议，而是那段不起眼的连接线束。

三、micro coaxial cable 的独特优势

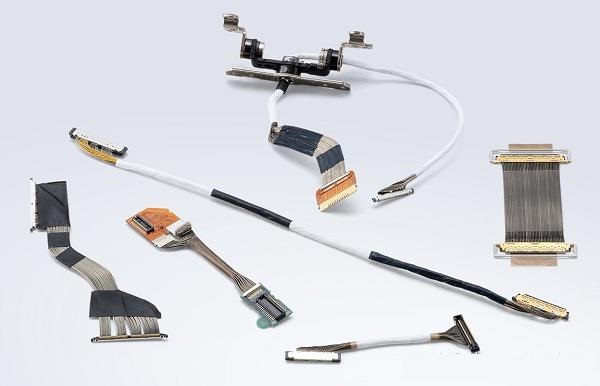

极细同轴线（Micro Coaxial Cable） 正是为高速信号传输而生。它的每一根信号线都具备独立屏蔽层，能在紧凑空间内保持优异的电气性能与抗干扰能力。
特性阻抗可控：可精准设计为50Ω单端或100Ω差分，确保信号反射最小化。
低损耗介质：常用FEP、PTFE等高频绝缘材料，插入损耗远低于普通线束。
高柔性结构：适用于笔记本、摄像头模组、工业显示器、AI模组等狭小空间布线。
随着8K影像传输、AI边缘计算、自动驾驶系统的普及，micro coaxial cable 正在逐步取代传统线束，成为高速接口的“最后一公里”关键通道。

高速接口的性能瓶颈，往往不是“带宽不够”，而是传输通道不匹配。当速率迈入数十Gbps级别，每一个物理细节——从屏蔽方式到介质材料，从阻抗控制到结构设计——都在决定信号能否稳定传输。
在众多方案中，micro coaxial cable 以其精准的结构控制和出色的电气性能，成为现代高速互连中不可或缺的核心组件。
