高速影像传输核心：极细同轴线束如何保障CSI稳定性？

在当今的影像传输系统中，CSI（Camera Serial Interface） 已成为主流标准。无论是手机摄像头、车载影像系统，还是工业视觉与AI相机模组，CSI接口都是数据传输的关键通道。随着分辨率和帧率的持续提升，数据速率显著增加，信号完整性问题也随之凸显。为了实现高速稳定的图像传输，极细同轴线束（Micro Coaxial Cable） 正在逐步取代传统的FPC或FFC排线，成为CSI高速连接的理想选择。

一、为什么CSI接口离不开极细同轴线束
CSI接口属于高速差分信号传输，尤其是在MIPI CSI-2、CSI-3协议下，单通道速率往往可达数Gbps。稍有阻抗不匹配、串扰或电磁干扰（EMI），就可能导致图像不稳定甚至丢帧。

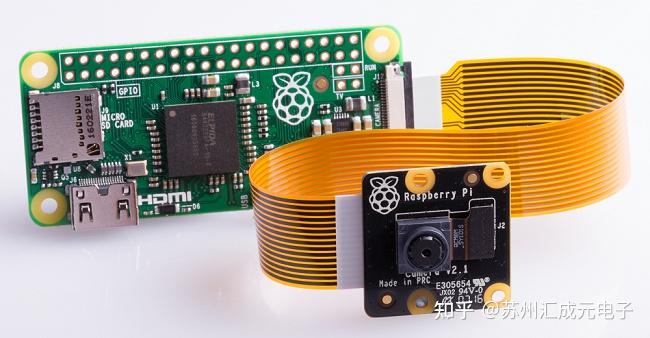

传统的FPC/FFC排线虽然轻薄低成本，但屏蔽能力有限，尤其在长距离传输或复杂布线场景下，容易受到外界干扰。
相比之下，极细同轴线束 的每一根信号线都拥有独立的屏蔽层，相当于为每条信号“修建了独立隧道”，既能防止外部干扰，又能严格控制阻抗一致性。这一点对高速差分信号至关重要。
换句话说，CSI高速信号传输就像赛车在高速公路上奔跑，FPC像开放的普通公路，而同轴线则是封闭隧道——稳定与效率差异显而易见。

二、应用中，极细同轴线束几乎成标配
在车载影像系统中，如ADAS、环视、倒车影像等，一个车辆往往配备多个摄像头，传输距离常超过一米，对信号抗干扰能力要求极高。如今几乎所有大型汽车制造商的摄像头线束都采用极细同轴结构。

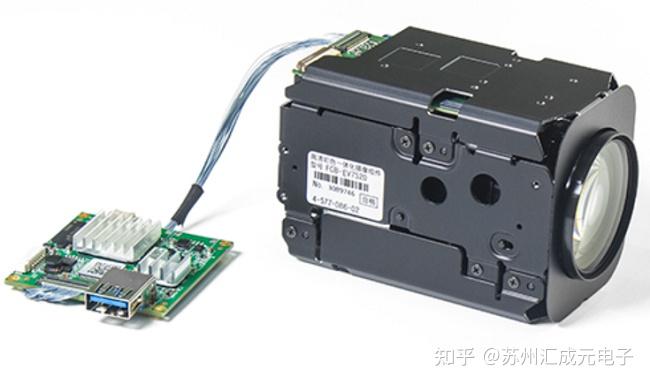

在工业视觉与AI模组领域，多通道同步采集对时序精度要求极高，线束阻抗和长度稍有偏差都会导致延时差异。同轴结构可确保信号同步、传输稳定，并兼具柔性与耐用性。

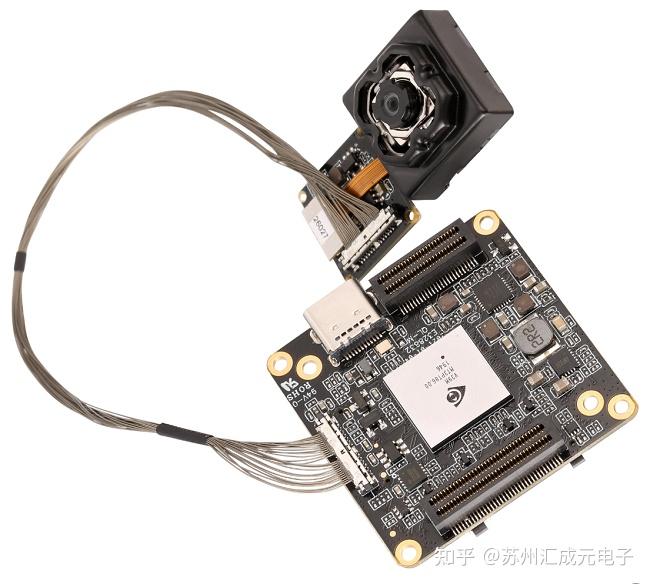

许多摄像头模组虽然尾部是FPC结构，但实际上FPC的末端会延伸出Micro Coax线连接主板，实现高速信号的最终传输。

三、设计CSI线束的工程要点
在设计CSI高速通道时，除了选用高质量的极细同轴线束外，还需注意以下几点：
阻抗连续性：整条传输链路（线缆、连接器、焊点）必须阻抗匹配，否则易出现信号反射。
合理布线与长度控制：差分线应保持对称，避免时延不均；线长越短越有利于信号完整性。
连接器匹配性：建议搭配Hirose、I-PEX等兼容Micro Coax的高速连接器，以确保信号接口的高频性能。

CSI接口高速化已是大势所趋，而极细同轴线束凭借其卓越的电气性能、紧凑结构与优异的抗干扰能力，已成为MIPI CSI高速信号传输的标准方案。无论是在智能汽车、工业视觉，还是AI边缘设备中，它都是保障高速影像系统稳定运行的“隐形核心通道”。
