USB Type-C(JAE DX07系列)接口的发展前景及应用

自USB Type-C规格标准制定以来, Type-C接口已经在笔记本电脑, 智能手机, 游戏机等电子设备中 逐渐得到普及。此外作为电源适配器和移动电池等专门用来充电的产品, 以及用来替换以往通信标准USB 2.0兼容的USB Type-A和USB Type-B的产品, Type-C逐渐被应用在越来越多的产品上面.日本航空电子工业(JAE)推出了基于USB 3.2 Gen 2 x2(20Gbps),Thunderbolt3™(40Gbps)的高速传输到 USB 2.0低速传输充电用的Type-C连接器产品系列, 广泛满足各种电子产品的规格要求。另外我们目前正在开发符合USB4™标准的连接器。日本航空电子工业(「航空电子工业」)作为全球领先的连接器制造商, 从初始阶段一直深度参与相关标准的制定, 力求满足客户的广泛需求并提升设备及电路板的设计自由度。

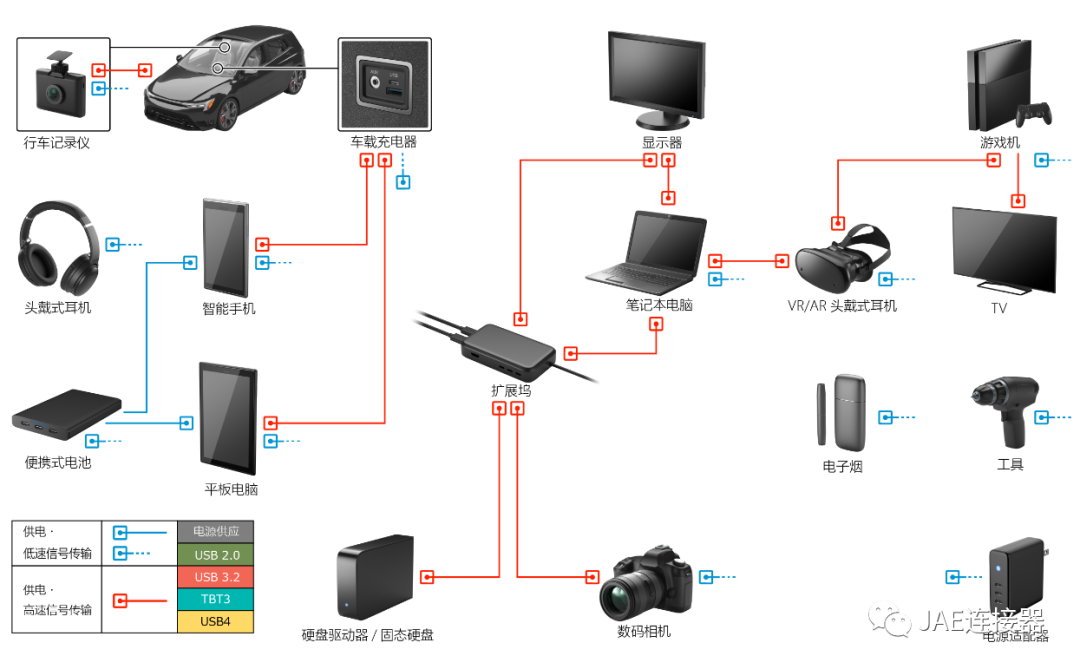

1:使用USB Type-C接口的设备和电缆线束：

以下是预想使用USB Type-C连接器的主要设备和这些设备之间连接用的电缆线束示例。由于每个设备支持的传输标准不同(例如USB4, USB 3.2及USB 2.0), 每个设备之间或设备内部的电缆线束也会有所不同。您可以参照以下设备连接示例, 选择使用在设备本身或者用于设备之间连接线束用的连接器。

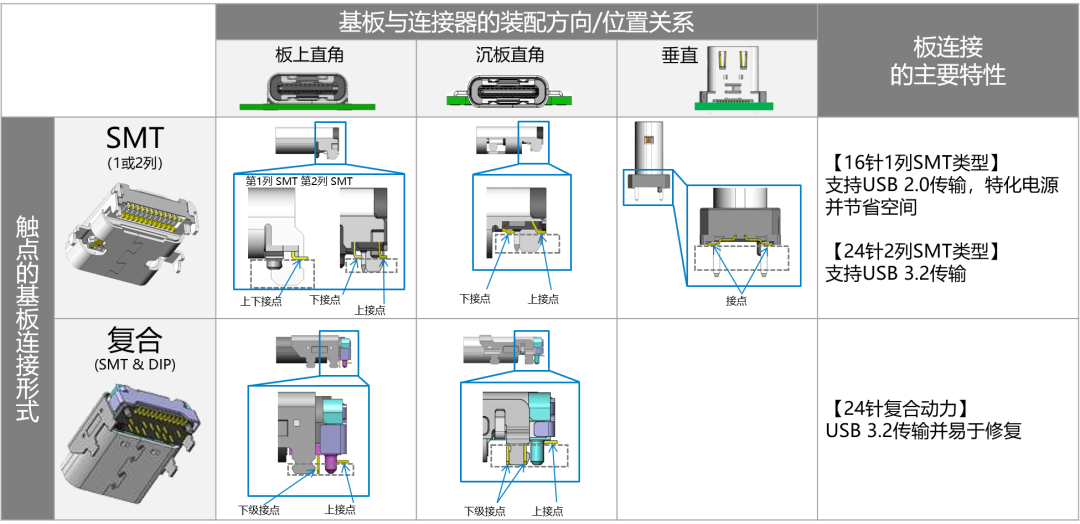

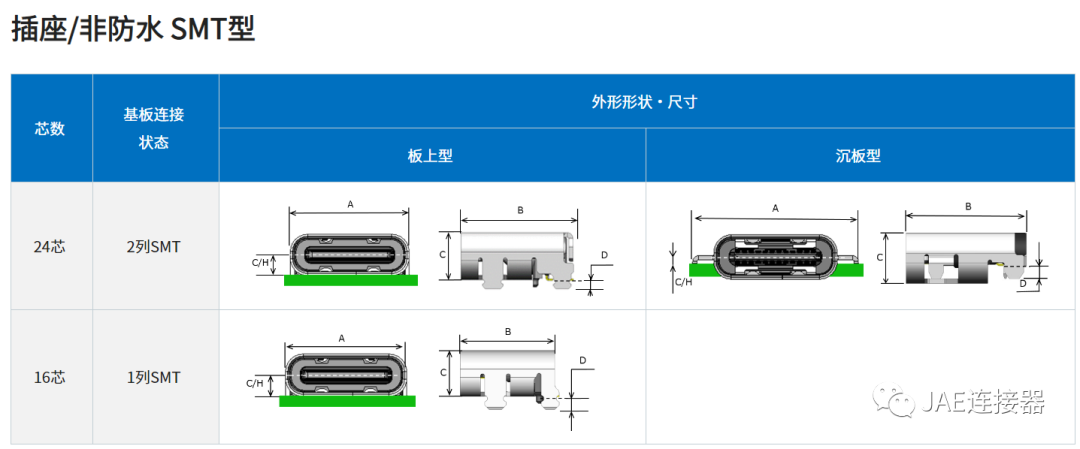

2:USB Type-C连接器插座产品基本规格：

根据电路板与接触端子的连接形态, 电路板与连接器的嵌合方向以及位置关系, 我们提供以下5种规格。您可以根据产品本身和电路板的设计进行选择。

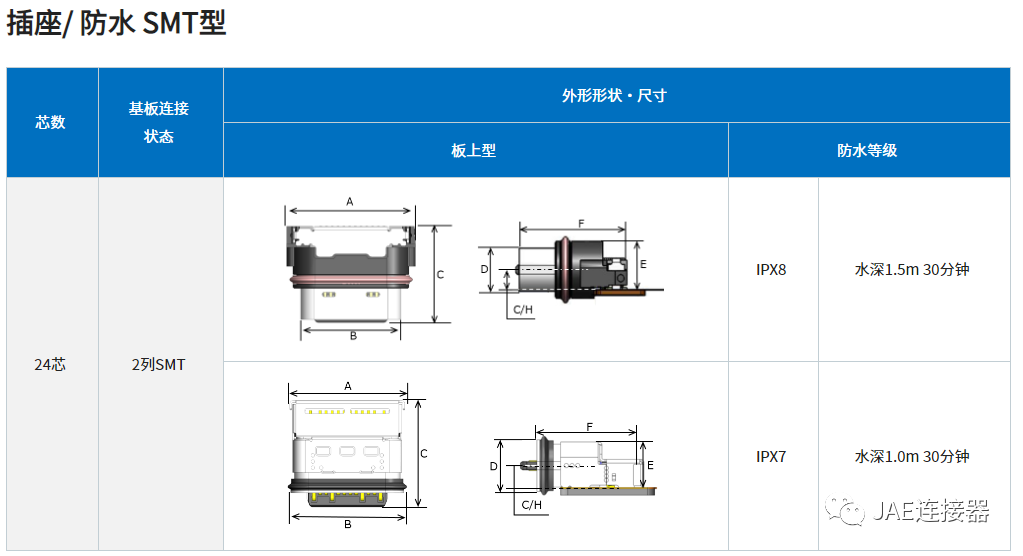

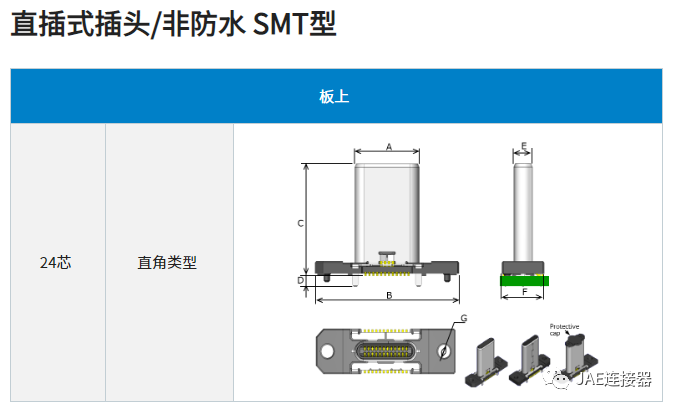

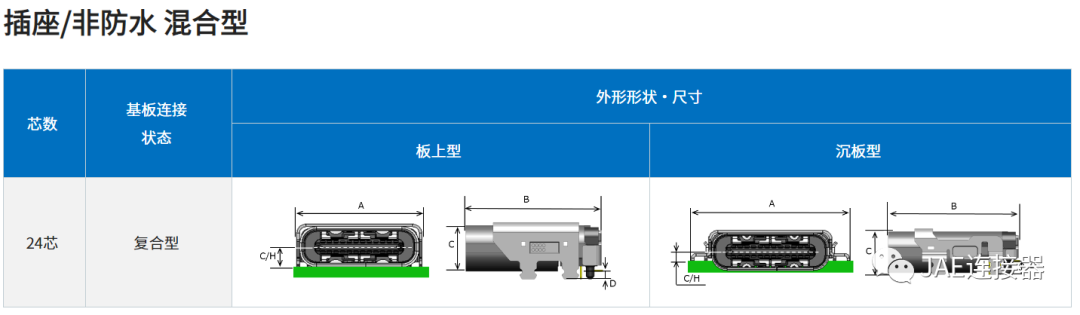

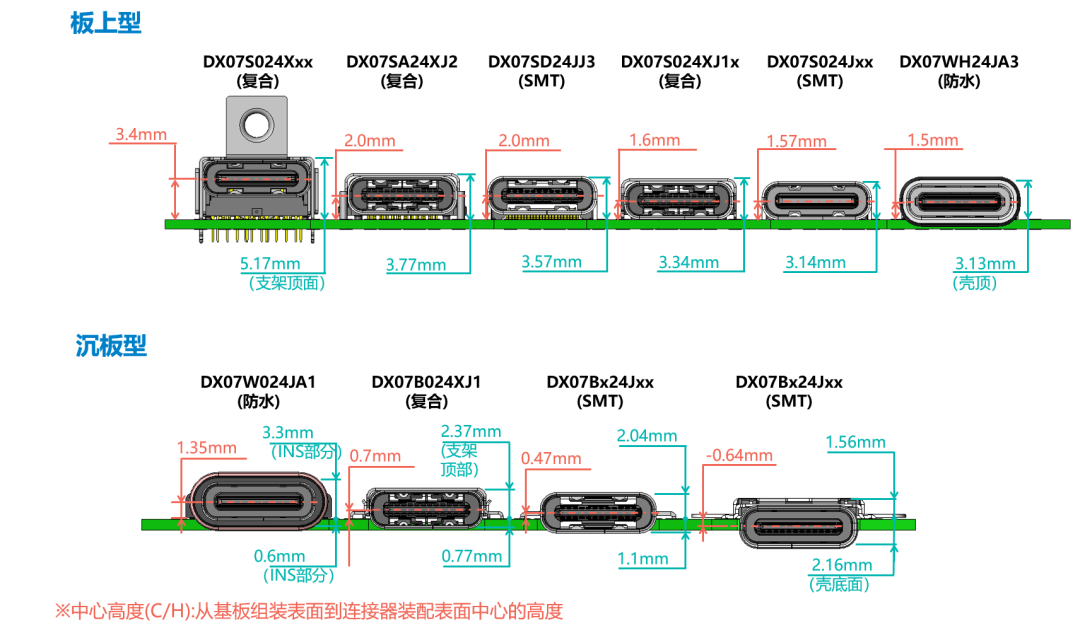

3:使USB Type-C接口插座系列（按中心高度）：

JAE拥有多种中心高度的插座连接器。可以根据产品设计/功能，以及考虑到在同一电路板上与其他周边设备之间的关系进行型号选择。

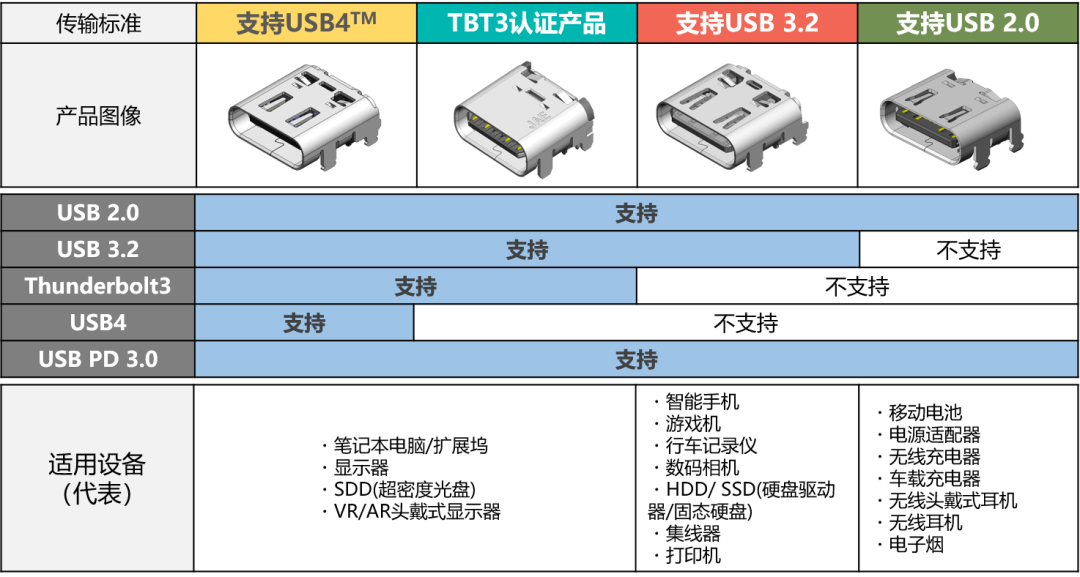

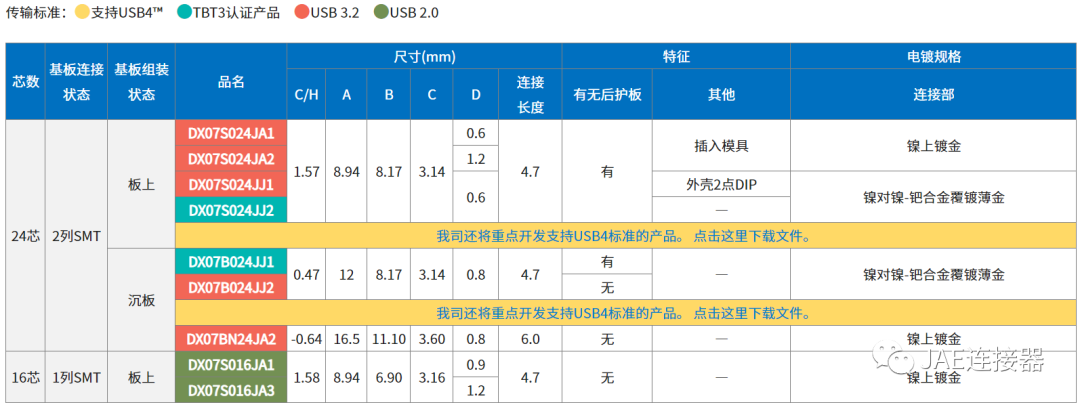

4:USB Type-C接口插座系列（按传输标准）：

提供适合各种传输标准的产品系列。
在产品设计和选择连接器时，请参考下表中关于传输标准和适用设备的示例。

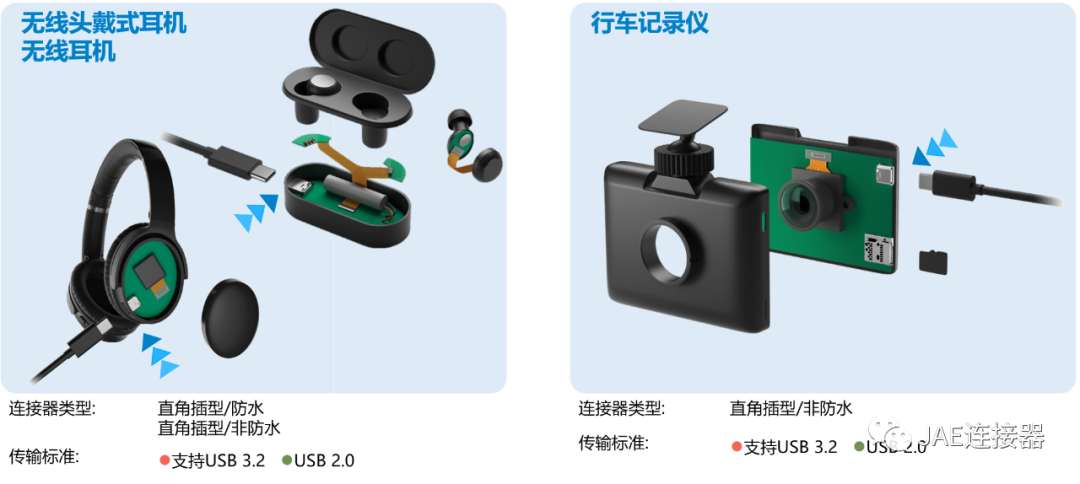

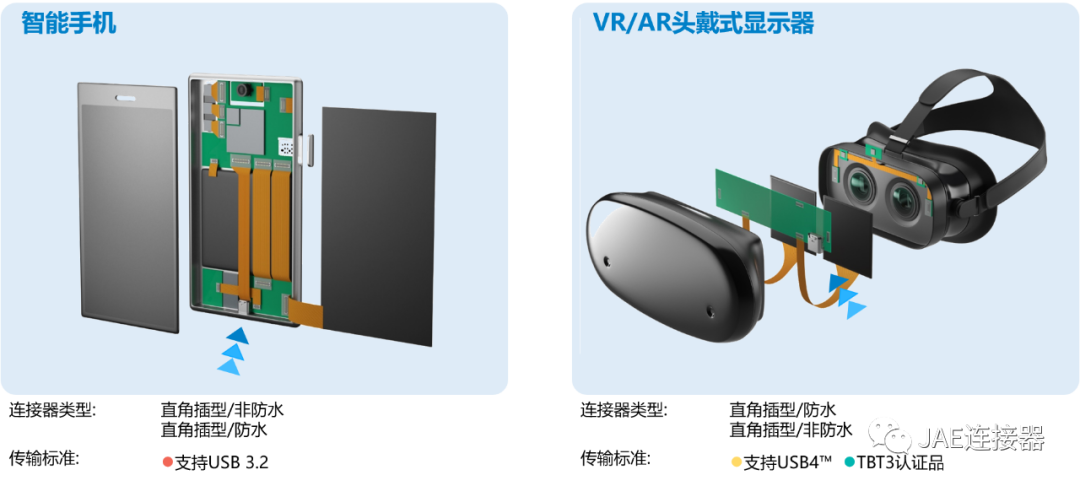

5:根据设备种类推荐的连接器和传输标准：

以下是使用USB Type-C连接器的主要设备及其使用示例。根据产品设计，功能和性能的不同，所使用的连接器类型和传输标准也会有所不同。下面是根据产品的连接器类型和传输标准的不同推荐使用的连接器。

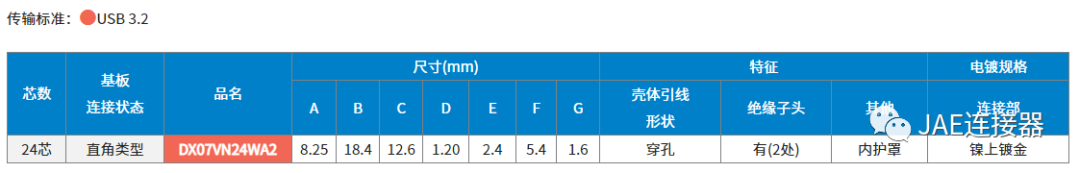

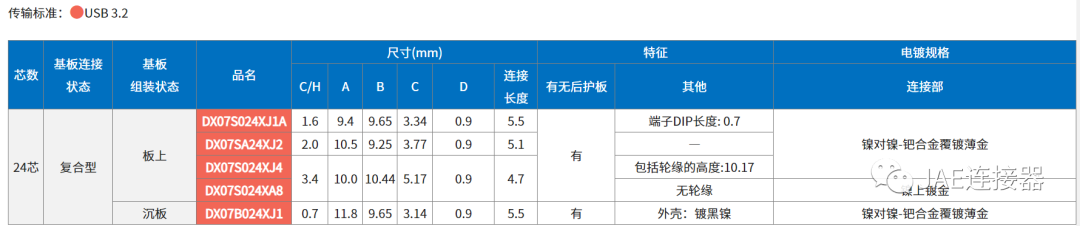

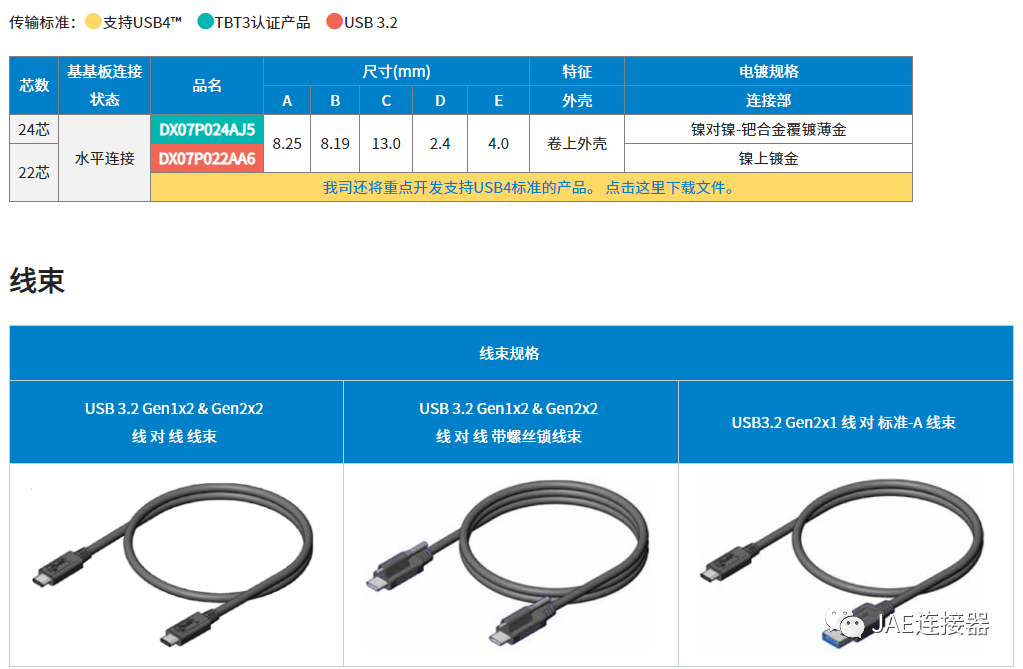

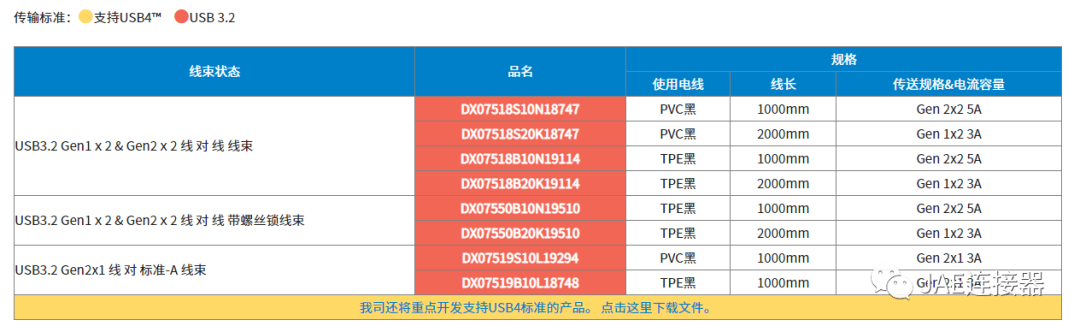

6:USB Type-C接口DX07产品系列：

---------------------------------------------------------------------------------------------------
