I-PEX 83020-100B-01-D CABLINE®-SS 32P极细同轴线束组件替代方案

一、32Pin高密度结构，为高速信号连接提供紧凑方案
随着笔记本电脑、显示模组、摄像头模组、AI视觉设备等电子产品不断向轻薄化和高性能方向发展，设备内部需要传输的数据量持续增加，同时可用于布线的空间却越来越有限。对于工程师而言，如何在有限空间内完成多通道高速信号连接，并尽量降低信号传输过程中的干扰和损耗，已经成为线束设计中的重要考虑因素。极细同轴线通过将信号导体、绝缘层和屏蔽结构进行紧凑组合，在减小线缆尺寸的同时，为高速信号传输提供相对稳定的传输环境，因此适合应用于高密度、高速率的设备内部连接。

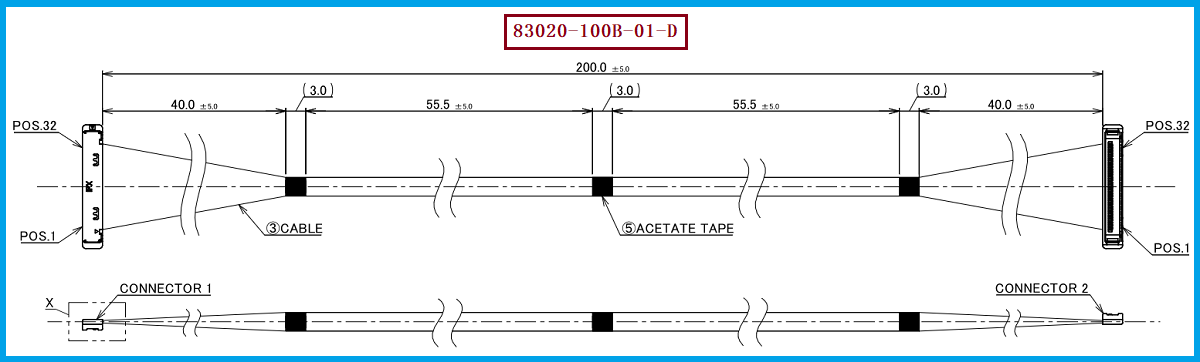

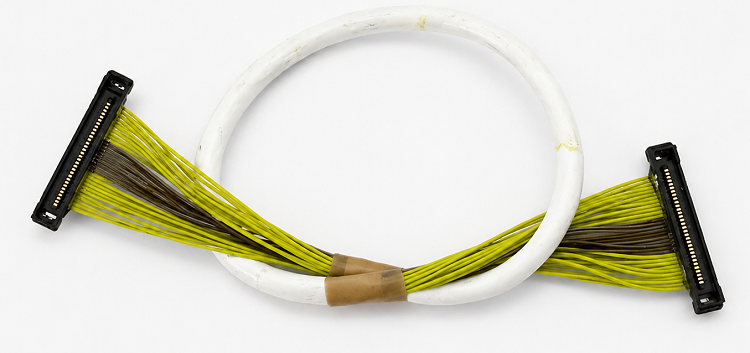

本次介绍的产品为 I-PEX 83020-100B-01-D，属于CABLINE-SS 32Pin极细同轴线束，线束长度为 200MM，线材端使用的连接器型号为 20373-R32T-06。该产品对应32Pin、0.4mm Pitch的高密度连接结构，采用1-1线序，适用于需要多通道信号连接且对设备内部空间有较高要求的应用。CABLINE-SS连接器采用垂直直角连接方式，结合较低的嵌合高度和紧凑结构，可以为设备内部布线和结构设计提供较大的灵活性。

————————————————————————————————————————————————————————————————

二、极细同轴线束如何实现高速稳定信号传输？
高速稳定的信号传输，需要线材、连接器以及整体线束结构共同配合。极细同轴线的核心优势在于其同轴结构能够让信号导体与屏蔽层保持较为稳定的相对位置，从而有利于控制高速信号传输过程中的阻抗变化，并降低外部电磁干扰对信号造成的影响。对于工程师而言，在进行高速显示、摄像头或其他高速数据连接设计时，除了关注线束是否能够导通，还需要重点考虑阻抗匹配、线材规格、信号完整性以及连接器接触稳定性等因素，这些环节共同决定了高速信号能否稳定传输。
连接器同样是高速信号链路中的重要环节。CABLINE-SS采用 0.4mm Pitch，并提供32Pin等多种规格，其W-Point双触点结构有助于维持公座与母座之间的稳定接触；同时，该系列面向高速应用可支持最高16Gbps/Lane的设计能力，并覆盖V-by-One US、HDMI 2.1、USB 3.2 Gen2、eDP等高速应用场景。对于极细同轴线束而言，合理的线材规格、稳定的阻抗控制、紧凑的屏蔽结构以及可靠的连接器配合，需要形成完整的高速信号传输链路，而不能单独依赖某一个参数。 文件中对高速线束替代开发也特别强调了阻抗匹配、AWG40极细同轴线、线序定义、高速信号完整性测试和连接器兼容性等关键因素。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于工程师进行产品选型时，建议首先确认设备实际需要的Pin数量、线序以及连接器型号，再结合线束长度和布线空间确定具体方案。I-PEX 83020-100B-01-D为32Pin、200MM、1-1线序的极细同轴线束，线材端使用 20373-R32T-06连接器，因此在进行兼容设计时，不能只依据“32Pin”进行简单替换，还需要确认两端Pin位关系、连接器结构以及设备端配合状态。对应32Pin CABLINE-SS结构的板端母座型号为 20374-R32E-31，因此实际项目导入时还应结合设备PCB端的连接器配置进行整体确认。
对于采购人员而言，如果项目正在寻找第二供应商、国产替代或稳定的极细同轴线束供应方案，可以将 I-PEX 83020-100B-01-D的产品型号、32Pin规格、200MM长度、1-1线序以及 20373-R32T-06连接器作为基础匹配条件，再根据实际高速信号应用进一步进行样品测试和装机验证。我们公司可提供：I-PEX 83020-100B-01-D兼容替代线束方案，可围绕产品的连接器配置、线束长度、线序及极细同轴线材要求进行生产制造，为工程师进行样品验证、产品导入以及采购人员进行供应商替代提供相应的线束方案。

————————————————————————————————————————————————————————————————

四、从线材到连接器实现高速稳定传输
I-PEX 83020-100B-01-D是一款32Pin、200MM长度、1-1线序的极细同轴线束，线材端连接器型号为 20373-R32T-06。其0.4mm高密度连接结构适合空间受限的设备内部连接，而极细同轴线本身通过紧凑的同轴结构，为高速信号传输提供稳定的传输环境。要实现高速、稳定的信号传输，关键并不是单纯追求更细的线材，而是需要在线材结构、阻抗匹配、屏蔽能力、连接器接触可靠性以及整体线束加工之间形成良好的匹配。
因此，在实际项目中，无论是工程师进行高速线束选型，还是采购人员寻找兼容替代供应商，都应围绕连接器、Pin数、线序、长度、线材规格以及信号完整性进行综合确认。针对 I-PEX 83020-100B-01-D这类32Pin高速极细同轴线束，我们公司可提供相应的兼容替代线束制造方案，在满足项目实际连接需求的基础上，为客户的工程验证、供应商导入和批量采购提供更多选择。
