I-PEX 83017-100B-01-D CABLINE®-SS 30P极细同轴线束组件替代方案

一、I-PEX 83017-100B-01-D：30Pin高密度极细同轴线束
随着电子设备的数据传输速率不断提高，内部高速信号连接对线材尺寸、阻抗控制和信号完整性的要求也越来越高。极细同轴线束能够在有限空间内实现多通道高速信号连接，因此广泛用于笔记本电脑、显示模组、摄像头及其他高密度电子设备。CABLINE®-SS采用0.4mm接触间距，并支持AWG 36、AWG 38、AWG 40、AWG 42等不同规格的Micro-Coaxial Cable。

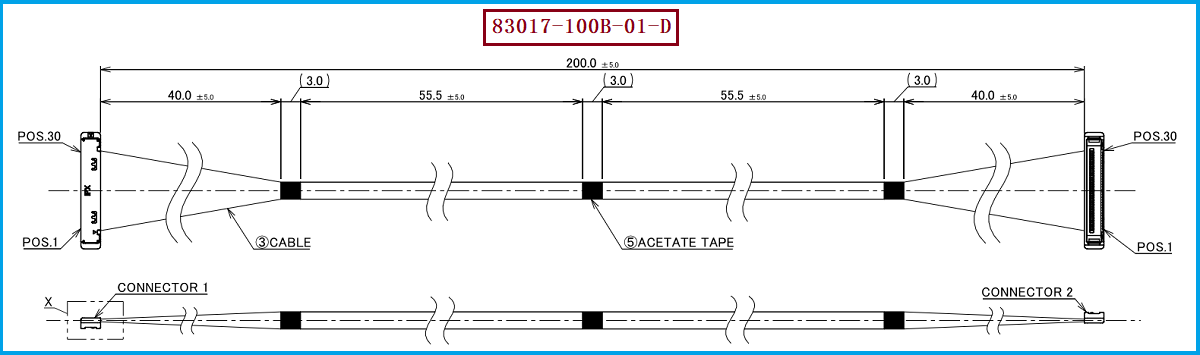

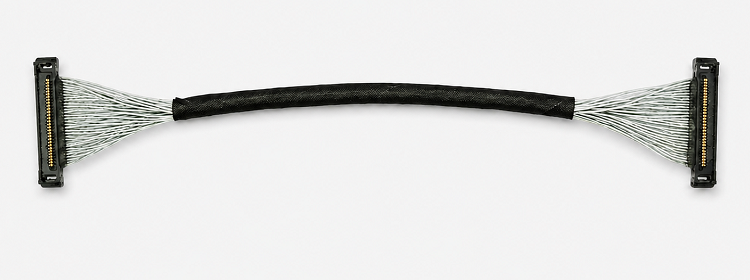

I-PEX 83017-100B-01-D属于CABLINE®-SS系列30Pin极细同轴线束，线束长度为200mm，使用AWG 40极细同轴线材，线材端连接器型号为20373-R30T-06。对于工程师而言，这类高密度连接方案需要同时考虑信号频率、传输距离、阻抗和安装空间；对于采购人员而言，明确具体料号、连接器和线材规格，则有利于后续兼容替代和批量采购。

————————————————————————————————————————————————————————————————

二、如何根据信号频率选择极细同轴线的线径？
选择极细同轴线时，不能简单理解为“信号频率越高，就必须选择越细的线”或者“线径越粗，高频性能就一定越好”。实际选型需要结合信号频率、传输速率、传输距离、特性阻抗以及设备内部空间综合判断。线径变化会影响导体尺寸、损耗、机械尺寸和阻抗表现，因此高速信号应用更需要关注整条传输链路的信号完整性。
以CABLINE®-SS为例，其Micro-Coaxial Cable可覆盖AWG 36、AWG 38、AWG 40、AWG 42，不同线径对应不同的电气和机械特性。对于高速、短距离并且空间紧凑的内部连接，AWG 40这类较细规格能够兼顾布线空间与高速信号连接需求；如果传输距离、损耗或电流承载要求发生变化，则需要重新评估线径，而不能仅依据频率一个参数确定。CABLINE®-SS平台的高速测试条件包含AWG 40、45Ω、100mm Micro-Coaxial Cable，并用于16Gbps/lane应用测试，这属于特定测试配置，实际产品应用仍需结合具体系统进行验证。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于工程师来说，极细同轴线径的选择应从实际应用条件出发。如果设备属于高速信号、短距离传输，同时内部空间有限，可以优先考虑AWG 40等兼顾尺寸和传输需求的规格；如果线束长度增加或系统对损耗有更严格要求，则需要结合实际频率、阻抗及信号完整性重新进行验证。I-PEX 83017-100B-01-D采用AWG 40、30Pin和200mm配置，可以作为高密度设备内部高速连接的选型参考。
对于采购人员来说，兼容替代不能只确认“30Pin”这一项，还需要确认20373-R30T-06连接器、AWG 40线材、线束长度、Pin定义以及整体结构是否匹配。我们公司可提供：I-PEX 83017-100B-01-D兼容替代线束方案，可根据客户图纸、样品及实际应用要求进行产品打样、规格确认和批量生产。

————————————————————————————————————————————————————————————————

四、83017-100B-01-D：兼顾高速传输与小型化的极细同轴线束方案
从实际选型来看，信号频率只是确定极细同轴线径的一个因素，还需要结合传输距离、阻抗、损耗、空间和系统接口进行综合判断。I-PEX 83017-100B-01-D采用AWG 40极细同轴线材，搭配20373-R30T-06连接器，30Pin、200mm的配置更适合空间紧凑的设备内部高速信号连接。
对于需要国产替代、兼容替代或批量采购的客户，我们公司可提供I-PEX 83017-100B-01-D兼容替代线束方案，支持产品打样、规格确认及批量生产。实际项目中，可根据设备的信号频率、传输距离及空间要求，对AWG 40等不同线径进行针对性匹配。
