I-PEX 82876-100B-02-D CABLINE®-CAL 40P极细同轴线束组件替代方案

一、I-PEX 82876-100B-02-D极细同轴线束介绍

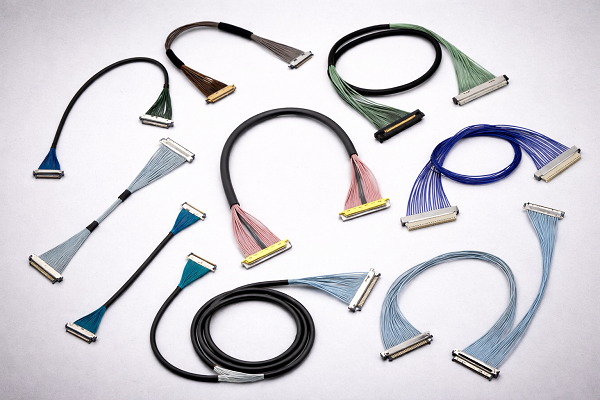

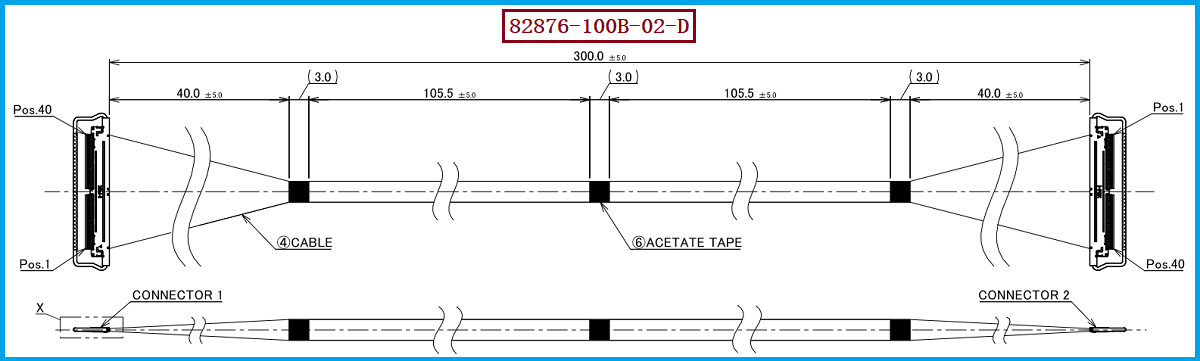

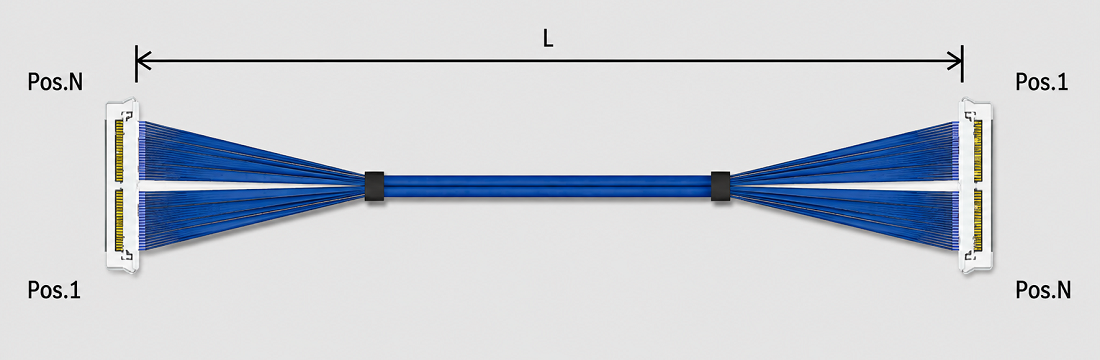

I-PEX 82876-100B-02-D是一款40PIN极细同轴线束，采用CABLINE-CAL连接方案，线材端连接器型号为20777-040T-01，线位定义为1：40，线束长度为300MM，采用40AWG极细同轴线。其连接器采用0.4mm Pitch，即相邻触点之间的中心间距为0.4mm，适合对连接密度和安装空间有较高要求的电子设备。
对于工程师来说，Pitch并不是单纯看“间距越小越好”，而是需要与设备PCB布局、连接器PIN数、线束宽度以及装配空间共同匹配。CABLINE-CAL提供30PIN和40PIN规格，0.4mm Pitch配合水平对插结构，能够在有限空间内实现较高密度的信号连接，因此在设计紧凑型电子设备内部连接时，需要优先确认设备预留的连接器尺寸和PCB焊盘布局。

————————————————————————————————————————————————————————————————
二、如何根据Pitch选择极细同轴线？
选择极细同轴线时，首先要确认设备端连接器的Pitch。例如连接器采用0.4mm Pitch，就应优先选择与该Pitch相匹配的连接器和线束，而不能仅根据线径大小进行判断。对于I-PEX 82876-100B-02-D，40PIN与0.4mm Pitch相结合，连接器的宽度约为24.05mm，嵌合高度最大约0.8mm，这种组合更适合对厚度和横向空间都有要求的设备内部连接。
确定Pitch之后，还需要继续确认PIN数和线材规格。Pitch决定触点之间的排列间距，而PIN数决定实际需要容纳多少个信号通道，线材规格则关系到线束的外径、柔性以及电气性能。对于40PIN应用，如果设备接口已经确定为0.4mm Pitch，那么选型时就应围绕40PIN连接器、对应线位定义和实际布线空间进行匹配，而不能只看“0.4mm”这个单一参数。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
工程师在选型I-PEX 82876-100B-02-D时，可以按照“Pitch→PIN数→连接器→线材→长度→安装空间”的顺序进行确认。首先确定设备端接口的Pitch和PIN数，再确认20777-040T-01连接器是否匹配，同时核对1：40线位定义和40AWG极细同轴线，最后结合300MM线长以及实际走线空间进行装配验证。这样可以避免只看Pitch相同，却出现PIN数、接口结构或线束尺寸不匹配的问题。
采购人员进行兼容替代时，也建议以原线束的关键尺寸和接口条件作为基础，而不是单纯寻找“0.4mm Pitch”的产品。我们公司可提供：I-PEX 82876-100B-02-D兼容替代线束方案，可根据客户的PIN数、Pitch、连接器型号、线位定义、线材规格及长度进行极细同轴线束生产制造，为工程师提供替代设计和样品验证，也可为采购人员提供稳定的批量供应与兼容替代选择。

————————————————————————————————————————————————————————————————

四、总结：Pitch是极细同轴线束选型的重要起点
对于极细同轴线束而言，Pitch主要解决的是连接器触点排列密度问题。0.4mm Pitch意味着触点之间的中心间距较小，可以在有限的连接器空间内实现更多信号通道，但实际选型不能只看Pitch，还需要同步考虑PIN数、连接器结构、线材规格、线束长度和设备内部空间。I-PEX 82876-100B-02-D采用40PIN、0.4mm Pitch、40AWG极细同轴线及20777-040T-01连接器，线位定义为1：40，可作为这类高密度内部连接应用的选型参考。
因此，工程师在设计阶段应先确认设备接口的Pitch，再逐步核对PIN数、连接器、线材和机械空间；采购人员在寻找替代产品时，则应确保这些关键参数能够对应匹配。我们公司可提供I-PEX 82876-100B-02-D兼容替代线束方案，为客户提供极细同轴线束的定制生产、样品验证及批量供应支持。
