I-PEX 83000-100B-01-D CABLINE®-CAL 30P极细同轴线束组件替代方案

一、短距离高速连接为什么越来越需要极细同轴线束？
在笔记本电脑、显示设备、AI硬件及其他高密度电子设备内部，高速信号通常需要在芯片、主板、显示模组等不同单元之间完成短距离传输。随着设备不断向轻薄化、小型化发展，传统线缆在空间占用、布线灵活性以及多通道集成方面逐渐受到限制，而极细同轴线束能够在较小的连接空间内实现多通道信号传输，因此成为高速内部连接方案中的一种选择。CABLINE-CAL采用0.4mm间距、水平对插结构，嵌合高度约0.73±0.07mm，最大高度0.8mm，适用于低空间连接设计。

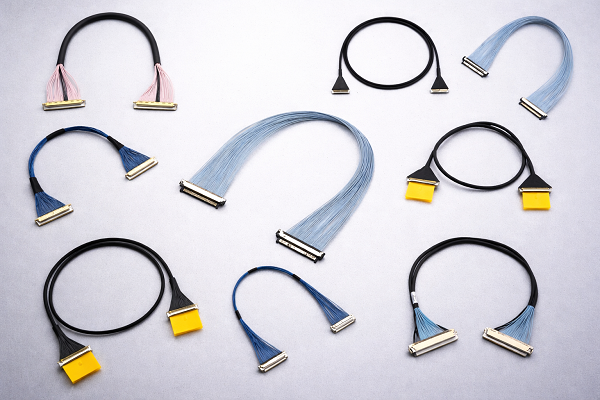

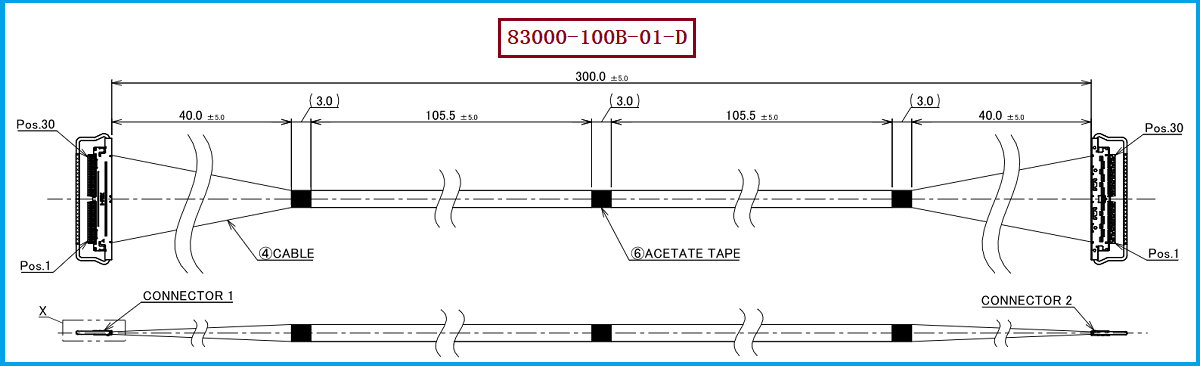

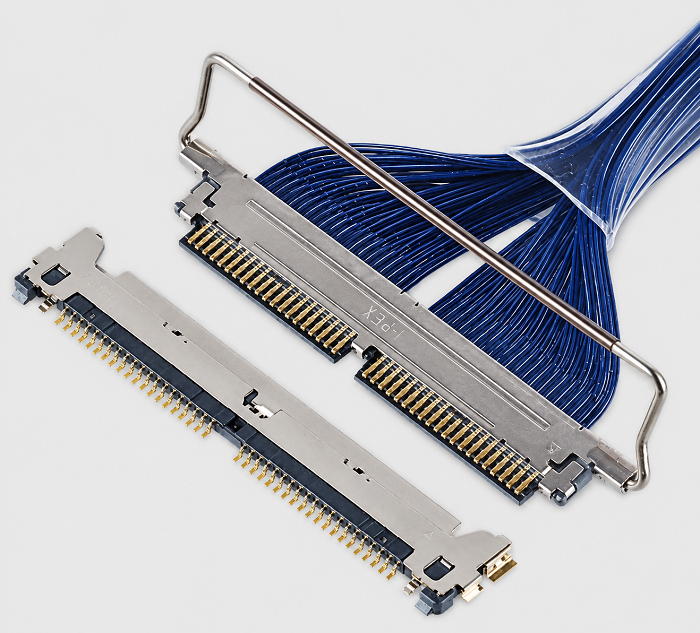

I-PEX 83000-100B-01-D正是这一类型的30Pin极细同轴线束，采用AWG 40 Micro-Coaxial Cable，线长300mm，并采用两端连接的1-1结构。线材端连接器型号为20777-030T-01，能够与30Pin CABLINE-CAL连接结构配合。对于工程师而言，这种方案的价值不仅在于“线够细”，更在于能够在有限空间内完成多通道连接；对于采购人员而言，则需要重点确认料号、Pin数、间距、线规、长度和连接器型号是否与原有设计保持一致。

————————————————————————————————————————————————————————————————

二、极细同轴线为何适合短距高速信号传输？
极细同轴线适合短距高速信号传输，一个重要原因是其结构围绕高速信号传输进行设计，中心导体、绝缘层及屏蔽结构之间具有明确的几何关系，有助于控制信号传输过程中的电气特性。对于高速信号而言，线材尺寸、阻抗、连接器结构以及端接质量都会影响信号完整性，因此线束并不是简单承担“导电”作用，而是高速信号链路的一部分。尤其当传输距离较短时，可以通过合理控制线材结构和连接器接口，将线束作为设备内部高速互连的一部分进行整体设计。
CABLINE-CAL的高速性能参考条件采用30Pin连接器、AWG40 Micro-Coax、45Ω、100mm线长以及GSSGSSG Pin Assignment，并给出了40 Gbps/lane PAM3的参考传输能力。需要注意的是，这属于该连接器平台的参考测试条件，并不能直接等同于300mm的I-PEX 83000-100B-01-D在任何设备中都可以达到40 Gbps/lane；实际系统性能还需要结合具体线长、信号协议、PCB走线、连接器以及整机SI测试进行验证。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于正在进行国产替代、供应商切换或者新项目选型的工程师和采购人员，如果原方案对应I-PEX 83000-100B-01-D，应重点核对30Pin、0.4mm间距、AWG40、300mm线长以及1-1结构，同时确认线材端连接器型号为20777-030T-01。CABLINE-CAL系列支持AWG38、AWG40、AWG42、AWG44等Micro-Coax规格，但对于83000-100B-01-D这一具体型号，实际采用的是AWG40，因此替代方案不能只看连接器外形是否能够匹配，还应确认线材规格和整体结构。
对于采购人员来说，极细同轴线束的兼容替代还应关注批量生产的一致性、端接可靠性、线长控制以及长期供货能力；对于工程师来说，则应进一步验证高速信号传输中的插入损耗、回波损耗及系统信号完整性。我们公司可提供 I-PEX 83000-100B-01-D 兼容替代线束方案，可围绕20777-030T-01连接器、AWG40线材、30Pin结构及300mm长度等要求进行极细同轴线束的生产制造，为客户提供从样品验证到批量供货的替代方案参考。

————————————————————————————————————————————————————————————————

四、总结：极细同轴线束让短距高速连接兼顾速度与空间
极细同轴线之所以适合短距高速信号传输，并不只是因为线材尺寸小，而是因为其微型化结构能够与高速信号传输需求结合，在有限空间内完成多通道连接。I-PEX 83000-100B-01-D采用AWG40 Micro-Coax、30Pin、0.4mm间距和300mm长度，并配套20777-030T-01线材端连接器，适用于对连接密度和空间尺寸有要求的设备内部互连场景。CABLINE-CAL平台同时针对高速数据传输进行了设计，参考条件包含40 Gbps/lane PAM3应用。
对于工程师，选择极细同轴线束时需要从连接器、线材、阻抗、长度以及整机信号完整性等多个维度进行验证；对于采购人员，则需要进一步关注型号兼容、制造一致性和供应能力。我们公司专注于极细同轴线束生产制造，可提供 I-PEX 83000-100B-01-D 兼容替代线束方案，帮助客户针对原有线束进行规格匹配与国产替代。
