I-PEX 82998-100B-01-D CABLINE®-CAL 30P极细同轴线束组件替代方案

一、极细同轴线束选型，关键是匹配实际应用需求
在高速电子设备中，极细同轴线束的选型并不是简单追求“规格越高越好”。对于工程师而言，真正需要关注的是设备实际需要多少信号通道、连接器需要多大的安装空间、线束需要多长、采用什么线材规格，以及整体高速信号传输是否能够满足设计要求。如果实际应用只需要30个信号通道，却选择更高PIN数的连接结构，不仅会增加结构设计难度，也可能造成不必要的成本投入。因此，合理的极细同轴线束选型，应当围绕实际需求进行参数匹配，让线束性能与设备需求保持合适的对应关系。
对于采购人员来说，同样需要避免单纯按照“高性能”进行采购。极细同轴线束的成本与连接器规格、PIN数、线材规格、长度、加工工艺等因素有关，如果没有结合实际项目进行选型，容易出现性能没有得到充分利用、产品成本却增加的情况。以本次产品为例，I-PEX 82998-100B-01-D属于CABLINE-CAL 30PIN 1-1结构，采用100 mm长度、40AWG Micro-Coax线材；其连接结构为0.4 mm间距，在满足高密度连接需求的同时，也适用于对设备内部空间有要求的应用。

————————————————————————————————————————————————————————————————
二、82998-100B-01-D：30PIN与0.4 mm间距如何匹配设备需求

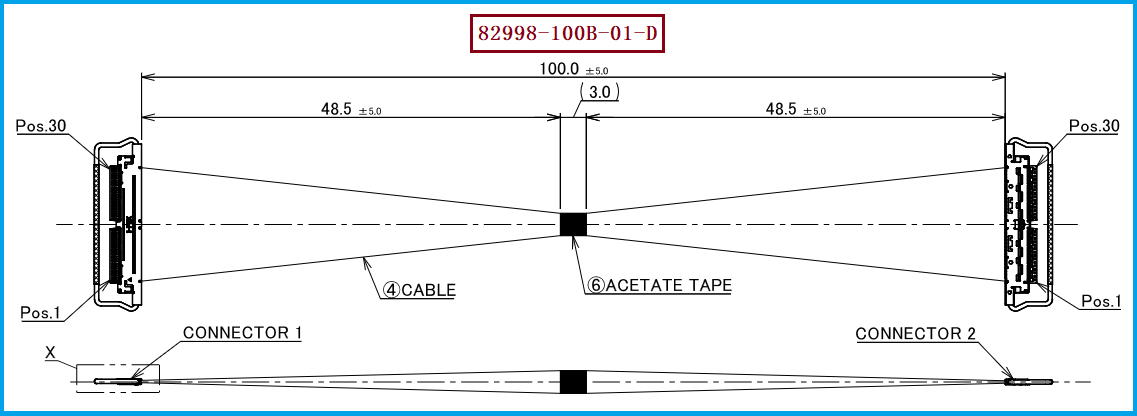

本次介绍的极细同轴线束产品料号/型号为I-PEX 82998-100B-01-D，产品为30PIN、1-1结构，长度100 mm，采用40AWG Micro-Coax极细同轴线材。对于工程师而言，这种规格组合的重点在于根据实际布线距离和设备结构进行匹配。如果设备内部信号传输路径约为100 mm，那么相应长度的线束能够减少过长线材带来的空间占用；而30PIN结构则可以对应相应数量的信号通道需求，从产品规格层面减少不必要的余量。

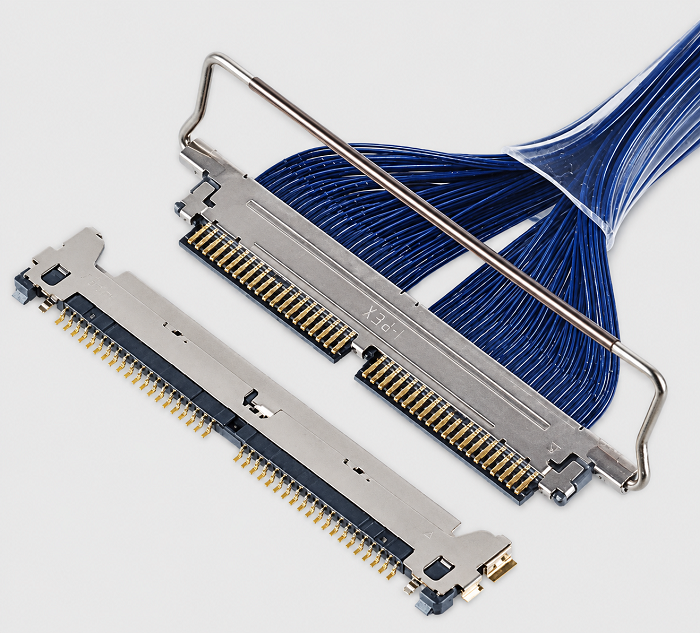

此款极细同轴线束上使用的线材端连接器型号为20777-030T-01，连接器PIN数为30PIN，间距为0.4 mm。CABLINE-CAL采用水平对插结构，嵌合高度为0.73 ±0.07 mm，连接器深度为5.5 mm，并配有机械锁扣结构；对于需要控制连接器安装空间的设备而言，这些结构参数都属于选型时需要关注的内容。 在实际设计中，如果设备PCB端、结构空间以及线束出线方向与这些参数能够匹配，就更有利于降低后续结构修改和重新开发的成本。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于工程师而言，选择极细同轴线束时，可以按照“连接器—PIN数与间距—线材—长度—线序—实际信号性能”的思路进行核对。首先确认设备需要30PIN还是40PIN，再确认连接器是否为0.4 mm间距；随后根据实际传输距离确定线束长度，并结合高速信号要求选择相应线材规格。CABLINE-CAL系列本身覆盖30PIN和40PIN，并支持AWG 38、40、42、44等Micro-Coax规格，因此实际项目不一定需要一味选择更高规格，而应根据设备的实际设计条件进行匹配。
对于采购人员而言，兼容替代的重点则是确认替代产品能否与原设备在结构和功能上实现对应，而不是仅比较产品价格。针对I-PEX 82998-100B-01-D这一产品，我们公司可根据原产品的连接器、PIN数、0.4 mm间距、线材规格、长度及线序等要求进行生产制造，并可提供I-PEX 82998-100B-01-D兼容替代线束方案，为客户提供样品开发、规格匹配及批量生产支持。对于有国产替代或第二供应商需求的项目，可在前期确认原线束关键参数后，再进行样品装配及实际信号性能验证。

————————————————————————————————————————————————————————————————

四、总结：合理匹配规格，才能避免极细同轴线束性能浪费
极细同轴线束选型的核心，并不是盲目追求更高传输能力或更高规格，而是让产品参数与设备实际需求相匹配。对于工程师而言，合理的PIN数、连接器间距、线材规格和长度，可以减少空间及设计上的冗余；对于采购人员而言，根据实际需求确定产品规格，也有助于控制采购成本，同时降低后续供应链替代和批量导入的难度。尤其在高速设备中，线束选型还需要结合实际信号链路进行验证，不能单凭某一个参数判断产品是否适用。
I-PEX 82998-100B-01-D采用30PIN、0.4 mm间距、100 mm长度及40AWG Micro-Coax结构，线材端连接器型号为20777-030T-01，可作为相关设备进行极细同轴线束选型及兼容替代时的参考。我们公司专注于极细同轴线束生产制造，可提供I-PEX 82998-100B-01-D兼容替代线束方案，根据客户实际产品需求进行规格匹配与生产，为工程开发和采购替代提供相应的线束产品支持。
