I-PEX 81786-100B-02-D CABLINE®-CA 20P极细同轴线束组件替代方案

一、20 Pin极细同轴线束：高密度连接中的关键规格
在极细同轴线束选型过程中，连接器Pin数是工程师和采购人员都需要重点确认的参数。Pin数不同，意味着连接器能够对应的信号通道数量不同，也会直接影响PCB接口设计、线束结构以及设备内部的连接布局。对于高密度电子设备而言，在满足实际信号通道需求的前提下选择合适的Pin数，可以更好地兼顾连接密度与内部空间。

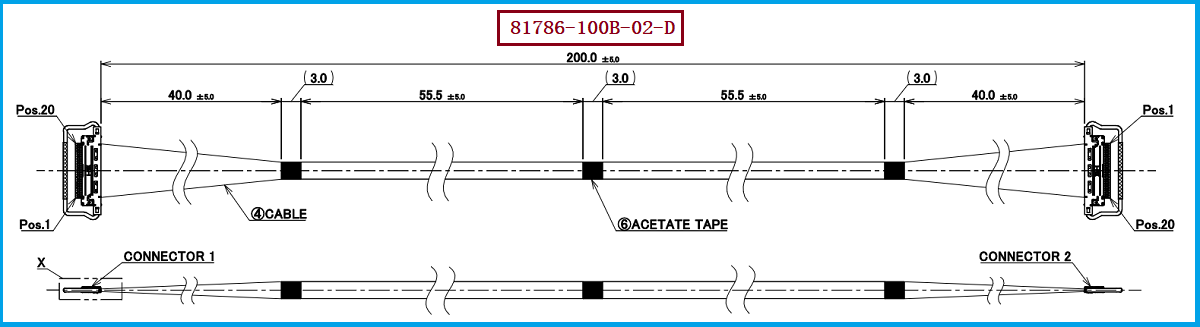

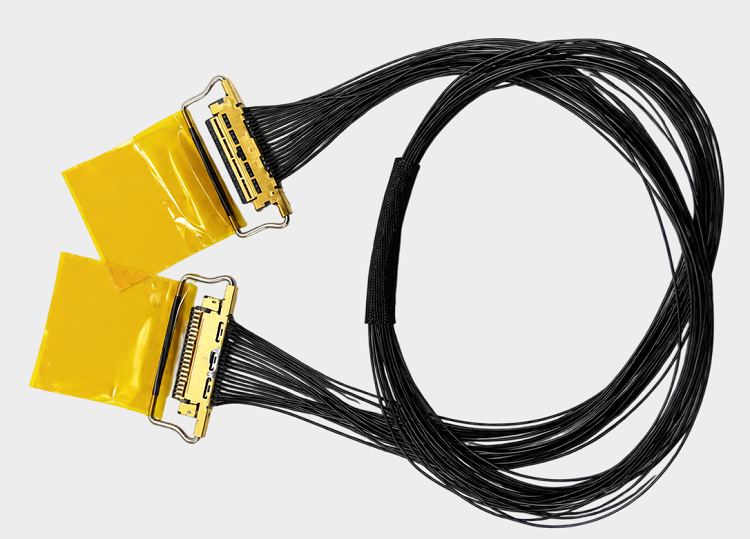

本文针对的产品型号为 I-PEX 81786-100B-02-D，采用 20 Pin连接结构，线束长度为 200mm，线材端使用的连接器型号为 20634-120T-02。对于工程师来说，20 Pin并不只是一个连接器参数，还需要结合实际信号数量、Pin定义、PCB接口及设备内部走线进行整体确认；对于采购人员而言，则应确保替代产品的Pin数和接口规格与原产品保持一致，避免因规格不同造成无法装配或需要重新设计PCB等问题。

————————————————————————————————————————————————————————————————

二、极细同轴线束连接器Pin数不同有什么区别？
简单来说，Pin数决定了连接器能够提供多少个独立的连接通道。例如20 Pin连接器通常可以满足20个触点对应的连接需求，而更少Pin数的产品无法直接承担相同数量的连接通道；Pin数增加后，则可以承载更多信号连接，但同时连接器整体尺寸、PCB占用空间、线束数量及制造复杂度也可能随之发生变化。
因此，Pin数并不是越多越好，而是需要根据设备实际需求进行匹配。以 I-PEX 81786-100B-02-D为例，其采用20 Pin结构，如果原设备PCB接口按照20 Pin进行设计，那么进行兼容替代时，原则上应优先保持相同的Pin数量及对应接口结构。同时还需要确认Pin定义、线序、连接器型号和线束长度等参数，不能仅因为连接器外形相似，就判断不同Pin数的产品可以直接替换。对于极细同轴线束而言，Pin数、连接器、线材和线序实际上是相互关联的选型条件。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在替代 I-PEX 81786-100B-02-D时，工程师应首先确认原产品的20 Pin结构，以及线材端 20634-120T-02连接器是否与设备PCB端保持匹配，同时确认200mm线束长度是否满足实际走线和安装空间要求。如果需要更换不同Pin数的连接器，则不能简单理解为“减少或增加几根线”，而可能涉及PCB接口、信号分配以及整机结构的重新设计。
对于采购人员，如果目标是实现国产替代、增加第二供应商或降低采购风险，更适合优先寻找Pin数、连接器结构、线束长度及关键电气规格相匹配的替代方案，再通过样品进行实际装配验证。我们公司可提供：I-PEX 81786-100B-02-D兼容替代线束方案，可围绕20 Pin连接结构、20634-120T-02连接器及200mm线束长度进行极细同轴线束的样品开发和批量生产，帮助客户降低替代开发和供应链切换过程中的风险。

————————————————————————————————————————————————————————————————

四、总结：Pin数匹配，是极细同轴线束兼容替代的基础
极细同轴线束连接器的Pin数不同，最直接的区别在于连接通道数量不同，同时还会影响PCB接口、线束数量、空间布局以及整体设计。因此，在工程选型和兼容替代过程中，不能只看连接器外形，更需要确认Pin数、连接器型号、Pin定义、线束长度及实际安装条件。
I-PEX 81786-100B-02-D采用20 Pin结构，线材端使用 20634-120T-02连接器，线束长度为 200mm。我们公司专注于极细同轴线束生产制造及兼容替代方案开发，可根据客户实际产品规格进行样品开发、匹配验证及批量生产，为工程师提供可靠的替代方案，也为采购人员提供更加稳定的供应选择。

我是【国际电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。
