I-PEX 82857-100B-02-D CABLINE®-CA 10P极细同轴线束组件替代方案

一、从工程应用看：极细同轴线与普通线的核心区别
在高速电子设备内部，线材不仅承担电气连接作用，还直接影响高速信号能否稳定传输。普通线通常主要解决导电、绝缘和基本机械连接问题，而极细同轴线则是在非常有限的线径空间内，将信号导体、绝缘层和屏蔽结构进行精密组合，使其更适合高速、高频及高密度信号传输。对于工程师而言，两者最大的差异并不是简单的“线径粗细”，而是信号完整性、抗干扰能力、串扰控制以及空间利用率等综合性能。I-PEX CABLINE®-CA系列采用0.4 mm接触间距、水平对插、机械锁扣以及屏蔽和多点接地结构，并定位于高速数据传输应用，最高支持32 Gbps/Lane。 因此，在普通线能够满足低速连接的场景中，两者的差距可能并不明显；但当应用进入高速显示、高速摄像、AI视觉及高密度内部数据传输领域后，极细同轴线在信号完整性和抗干扰方面的优势就更加具有实际工程价值。

————————————————————————————————————————————————————————————————

二、为什么高速应用更需要极细同轴线：从信号完整性到空间利用率
当信号速率不断提高，工程师关注的问题会从“能不能导通”逐渐转向“信号能不能保持完整”。普通线在高速应用中可能面临信号串扰、电磁干扰以及信号质量下降等问题，而极细同轴线通过屏蔽结构对信号进行更有针对性的隔离，并结合连接器的屏蔽及多点接地设计，有助于降低外部干扰和高速信号之间的相互影响。与此同时，极细同轴线并不意味着单纯追求更细，而是在满足高速传输要求的基础上进一步实现小型化。CABLINE®-CA采用0.4 mm Pitch，插合高度为1.0 ± 0.1 mm，可适应空间紧凑的电子产品内部布局。 对采购人员而言，这意味着极细同轴线不能简单按照普通线材的采购逻辑进行价格比较，因为其价值不仅来自线材本身，还来自高速传输所需要的结构设计、屏蔽方案、微型连接器以及精密加工工艺。对于需要高速信号和小型化设计的产品，选择合适的极细同轴线束，实际上是在为整个系统的信号稳定性和结构设计提供基础保障。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议

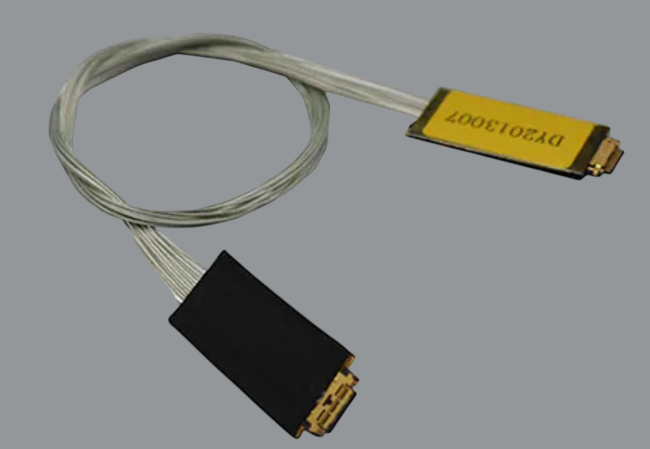

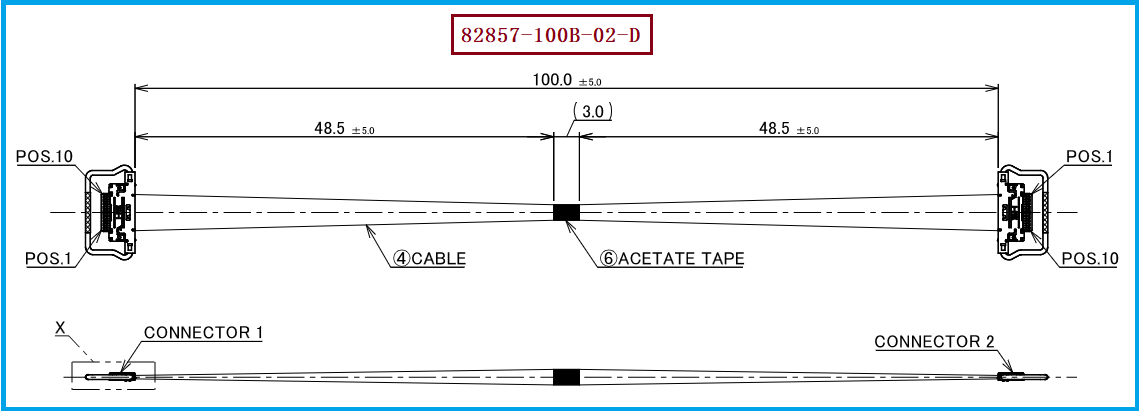

以本文产品为例，I-PEX 82857-100B-02-D是一款10PIN、40AWG、100 mm、1-N的Micro-Coaxial极细同轴线束，其线材端使用的连接器型号为20634-210T-02，连接器PIN数为10PIN，接触间距为0.4 mm。进行选型、设计导入或替代时，工程师不应只确认PIN数量，还需要同时核对线材类型、AWG规格、线长、PIN定义、连接器结构、Pitch、端部尺寸及设备内部安装空间等关键条件。CABLINE®-CA系列还提供不同PIN数量以及不同线材方案，并存在同系列不同长度的评估线束，因此可以根据实际项目需求进行对应选择。 对于采购人员，如果目标是寻找第二供应商、国产替代或降低采购风险，建议采用“原型号确认—样品制作—连接器及线材匹配—设备装配验证—信号性能验证—小批量试产—量产”的方式进行替代，而不是仅根据外观和PIN数量判断兼容性。我们公司可提供：I-PEX 82857-100B-02-D兼容替代线束方案，可根据客户提供的型号、样品及工程要求进行极细同轴线束生产制造，为客户提供样品开发、工程验证以及批量生产所需的线束配套支持。

————————————————————————————————————————————————————————————————

四、面向工程师与采购的极细同轴线束制造方案

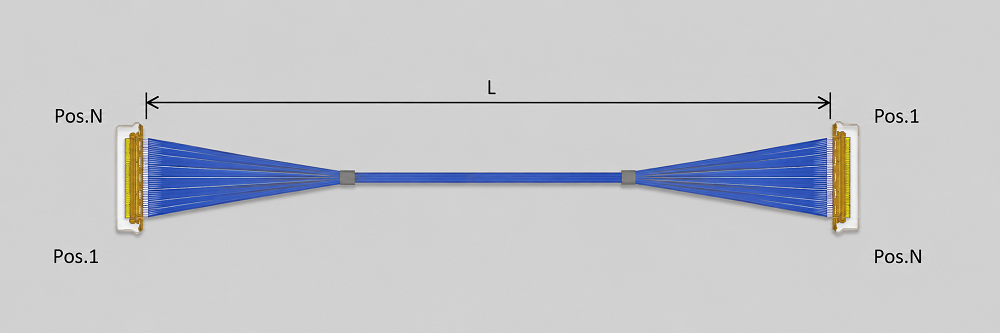

对于工程师而言，极细同轴线束的选型重点在于连接器、线材和设备结构之间的整体匹配；对于采购人员而言，则需要进一步考察供应商的极细线材加工能力、连接器端接能力、产品一致性以及持续供货能力。I-PEX CABLINE®-CA系列支持AWG36、AWG38、AWG40、AWG42和AWG44等Micro-Coaxial线材规格，并提供10PIN至60PIN等不同规格，为不同高速内部连接应用提供了产品基础。 对于采用I-PEX 82857-100B-02-D的项目，我们公司可围绕其10PIN、40AWG、100 mm、1-N等产品特征开展兼容替代线束制造，并针对线材端20634-210T-02、10PIN、0.4 mm Pitch等配套要求进行产品匹配。通过专业的极细同轴线束制造和产品验证，可以帮助客户在满足原有设备连接需求的同时，获得更加灵活的供应商选择。

————————————————————————————————————————————————————————————————

五、总结
极细同轴线与普通线的差距，并不能简单用“价格高低”或者“线径粗细”来衡量。随着信号速率提高和设备内部空间不断缩小，信号完整性、抗干扰能力、连接密度和精密加工能力越来越成为线束选型的重要指标。I-PEX 82857-100B-02-D所采用的10PIN、40AWG Micro-Coaxial方案，配套20634-210T-02连接器以及0.4 mm Pitch，正是面向高密度、高速内部连接需求的典型产品方案。 我们公司可提供I-PEX 82857-100B-02-D兼容替代线束方案，为需要极细同轴线束国产替代、第二供应商开发、样品验证及批量生产的客户提供专业的产品制造支持。

我是【国际电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理18013280527（微信同号）。
