高速传输下的隐形挑战：极细同轴线衰减原因与改进思路

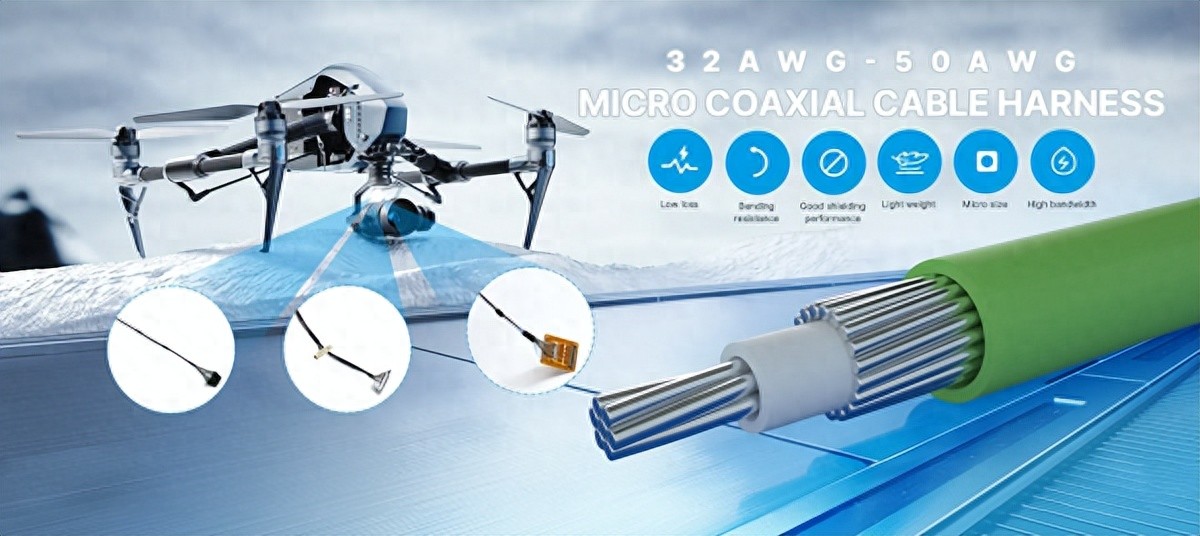

在现代电子设备中，**极细同轴线束（Micro Coaxial Cable）**几乎无处不在。
无论是智能手机、笔记本电脑、无人机，还是高精度医疗器械，它都承担着高速信号传输的重要任务。其优势在于——能够在极为有限的空间中实现高速、低噪声传输，同时保持轻巧与柔韧性。
然而，在这些优点背后，**信号衰减（Signal Attenuation）**仍是工程师必须面对的技术挑战。理解其形成机理与优化方向，是确保系统性能的关键。

一、信号衰减的主要原因
1.1 导体损耗：
极细同轴线的内导体通常采用镀银铜或镀锡铜材料，以提升导电率。
但由于线径极小，当信号频率升高时会出现显著的趋肤效应（Skin Effect）——电流集中在导体表层，等效截面积减小，导致电阻上升，从而引起高频损耗增加。
1.2 介质损耗：
线缆内部的绝缘介质（如PTFE或FEP）在高频下会发生介电极化损耗。
频率越高，介质损耗因子（Df）越大，能量以热的形式散失，造成信号强度随距离增加而衰减。
1.3 屏蔽层衰减：
极细同轴线多采用编织屏蔽或箔+编织的组合结构。
然而受制于线径与制造工艺，屏蔽层厚度与编织密度有限，当屏蔽效率不足时，外部电磁噪声（EMI）会叠加进信号路径，进一步削弱有效信号。
1.4 接头与弯折损耗：
在微型设备中，线缆往往需要在狭小空间中进行弯折布线。
若弯曲半径过小，会导致阻抗不连续，引发反射损耗；同时，不合理的连接器设计也可能造成接触电阻上升，增加传输衰减。

二、工程优化思路
为了尽量降低信号衰减、提升系统传输性能，工程师在设计与制造中通常会采取以下措施：
2.1 优化导体材质
选用高导电率材料，如镀银铜或纯铜，以降低高频电阻损耗。
2.2 采用低损耗介质材料
使用低介电常数、低损耗因子的绝缘材料（如PTFE、LCP等），有效减少介质损耗。
2.3 加强屏蔽结构设计
通过增加编织层密度、采用双层或多层屏蔽结构，显著提高抗干扰能力与信号纯净度。
2.4 优化布线与机械结构
控制线缆弯折半径，避免过度弯曲与拉伸；同时选择高精度连接器以减少接触电阻。
综上所述，极细同轴线束的信号衰减主要源于导体、介质、屏蔽以及机械结构等多方面因素。
只有从材料、设计、制造到应用全流程进行优化，才能最大限度地提升信号完整性与系统稳定性。
因此，在高速信号链设计中，选择并正确使用高品质的Micro Coax线束，已经成为提升设备性能的关键一步。
