极细同轴线束的屏蔽结构详解：如何让信号更稳定？

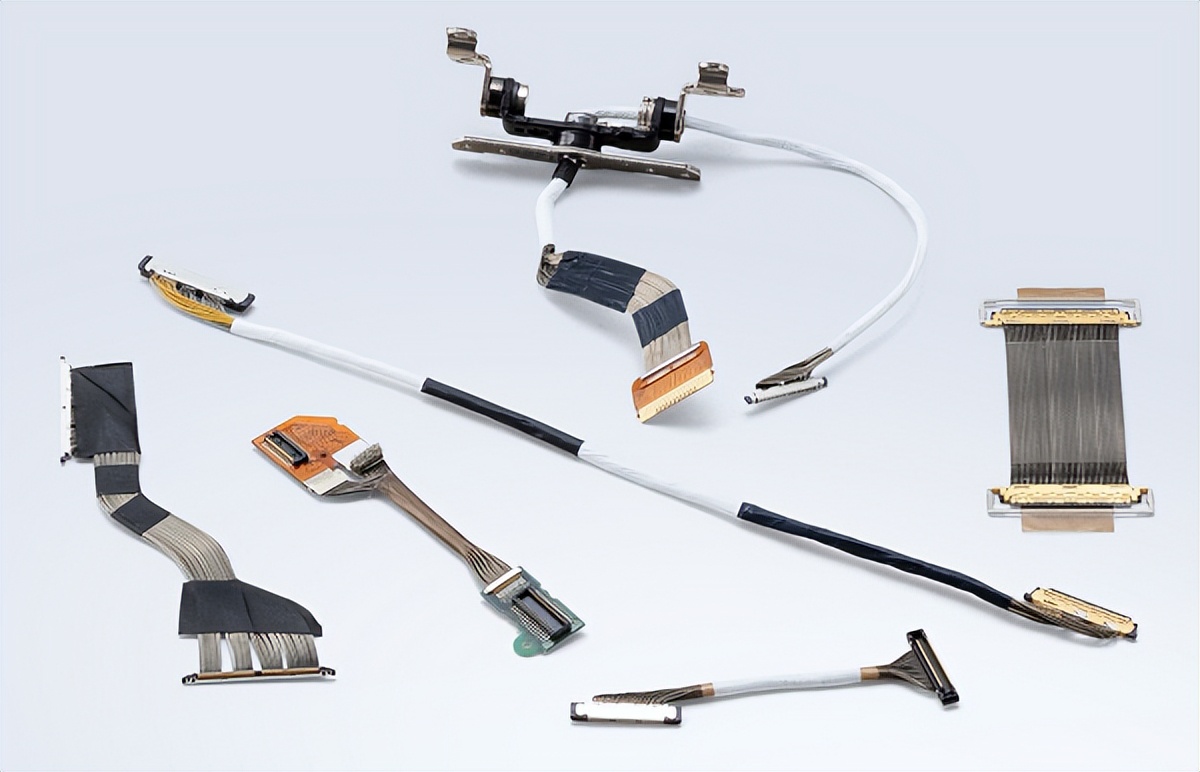

在高频高速的电子设备和精密应用中，极细同轴线（Micro Coaxial Cable）因具备小直径、高柔性与优异的电气性能，成为智能设备、通信终端和工业模块中不可或缺的信号传输组件。要想让信号在复杂电磁环境中保持稳定，屏蔽层的设计至关重要。本文将从屏蔽结构类型与核心作用机制两方面，深入解析极细同轴线束的屏蔽层设计逻辑。

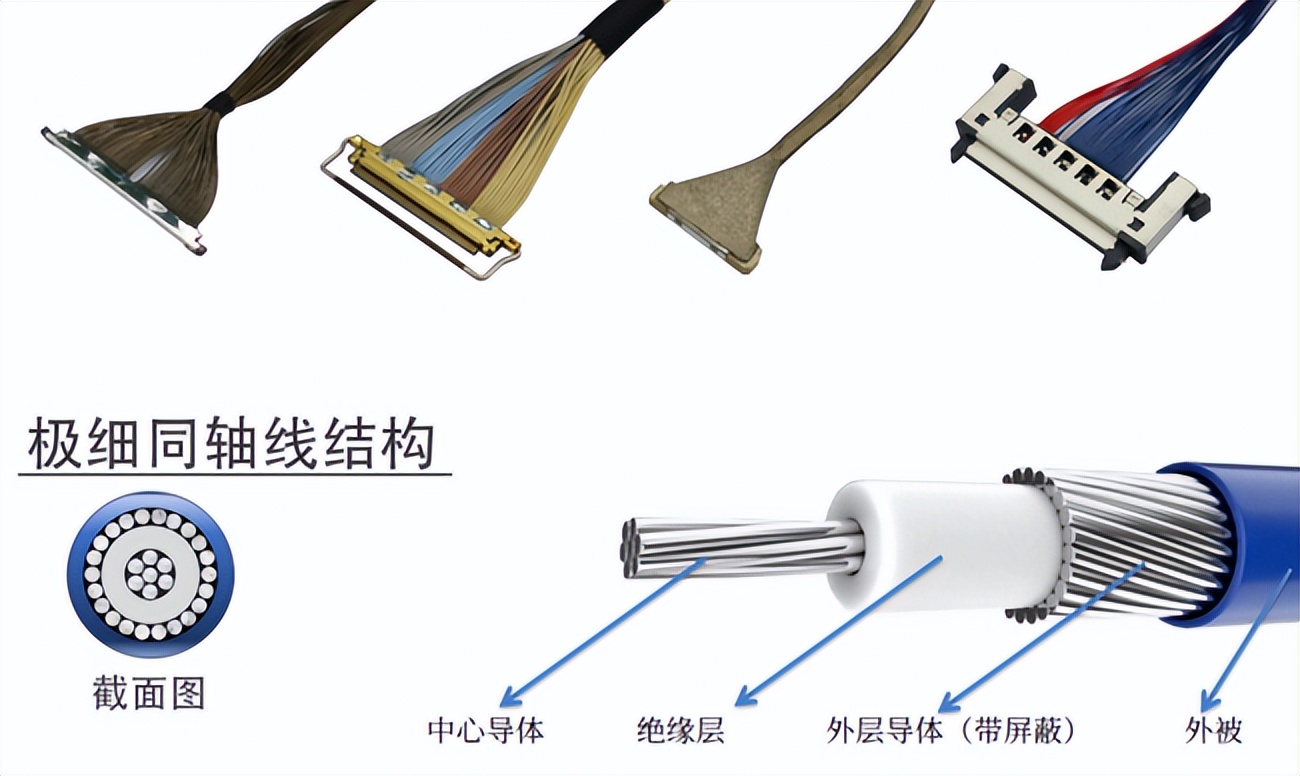

一、屏蔽层的常见结构形式
1. 编织屏蔽层
采用金属丝交错编织覆盖在线缆外层，兼顾良好的机械强度与柔韧性。编织屏蔽能够有效削弱外部电磁干扰（EMI），同时在弯曲环境中保持稳定的结构形态，是最常见的屏蔽方式之一。
2. 铜箔屏蔽层
铜箔屏蔽层以高覆盖率著称，几乎无缝隙，能实现极高的屏蔽效率。它特别适合高精度信号传输或对电磁干扰抑制要求严苛的应用场景，如高频通信和医疗影像设备。
3. 编织+铜箔组合屏蔽
将编织层与铜箔层相结合的设计，兼具柔性与高屏蔽效率两大优势。它既能保证良好的机械稳定性，又能全面抑制电磁波泄漏，是目前高端电子系统中广泛采用的结构形式。
4. 多层屏蔽结构
对于超高速或敏感信号传输的应用，还可采用双层编织或编织+多层箔片结构。多层屏蔽能显著提升抗干扰能力，将信号泄漏率降至极低水平，确保系统运行的电磁兼容性与信号完整性。
二、屏蔽层的核心功能
1. 抵御外部干扰（EMI抑制）
屏蔽层能有效阻断外部电磁波进入信号通道，防止噪声耦合影响信号质量。对于需要保持高信号纯度的系统而言，这是稳定运行的关键基础。
2. 防止内部信号泄漏
高频信号自身也会产生辐射，合理的屏蔽结构可防止信号向外泄漏，从而保障设备间的电磁兼容（EMC），减少串扰问题。
3. 增强线缆的机械防护
除电气功能外，屏蔽层还能提升线缆整体的机械强度。它在一定程度上能抵御弯折、摩擦及外力拉扯，延长线束使用寿命。
4. 保证高频信号传输质量
在6GHz甚至更高频率的传输环境中，屏蔽层的设计直接影响信号衰减与串扰水平。高质量的屏蔽不仅确保信号完整性，还能降低系统误码率，提升通信稳定性。

极细同轴线束的屏蔽层不仅是外层防护，更是信号完整性与系统抗干扰能力的核心保障。从编织、铜箔到多层复合，每种屏蔽结构都有其独特优势。工程师可根据实际应用需求，灵活选择屏蔽方案，以实现性能与可靠性的最佳平衡。
