AI视觉与高速传输背后的“隐形功臣”——极细同轴线与连接器

在高速传输与微型化设计持续演进的今天，“极细同轴线（Micro Coaxial Cable）”已成为AI视觉模组、笔记本摄像头、车载影像系统以及无人机设计中频繁出现的关键词。
但在实际选型中，许多工程师会遇到一个共同问题：线缆确定了，连接器该怎么选？
要真正理解整个系统的性能表现，就必须先搞清楚——什么是“极细同轴连接器”？它与极细同轴线之间又是什么样的协同关系？

一、什么是极细同轴连接器？

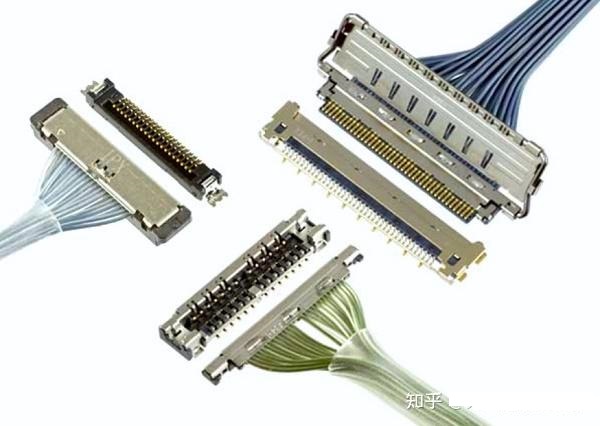

极细同轴连接器是一种专为Micro Coax线束设计的微型接口。
它的内部结构由中心针、绝缘体、屏蔽层与外壳等多层元件构成，旨在极小空间中实现信号的可靠连接与阻抗匹配。
与SMA、MCX等传统射频连接器相比，极细同轴连接器尺寸更小，间距通常仅为0.25mm~0.5mm，属于微间距、高密度型结构，非常适合高速信号在设备内部的传输。
常见系列包括：
I-PEX 20373 / 20454
Hirose DF36 / DF81
JAE FI-R / FI-X

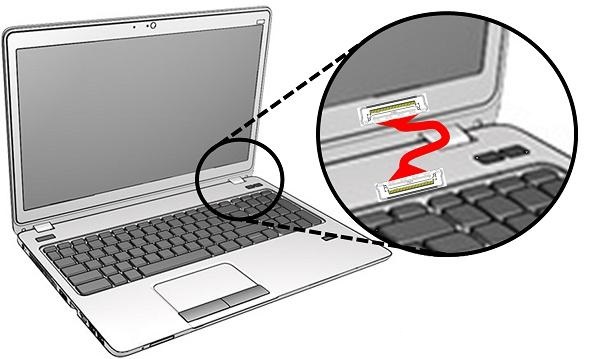

这些产品被广泛应用于笔电摄像头、AI视觉模组、工业相机与车载显示模组中。
它们不仅体积小、重量轻，而且具备出色的屏蔽性能，可支持5Gbps至10Gbps以上的高速数据传输。

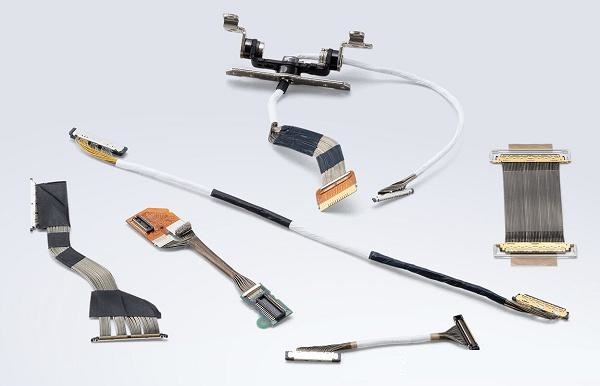

二、极细同轴线与连接器的协同关系
可以将极细同轴线比作“信号的血管”，而连接器则是“精准的关节”。
线缆负责高速信号的传递，连接器负责稳定接合、机械固定与信号转换，只有两者密切匹配，才能在连接点处保持完整的信号质量。
Micro Coax线结构极为精密：
导体一般采用镀银铜线（AWG40~42）；
外径仅约0.25~0.5mm；
具备多层绝缘与屏蔽设计。
连接器端则需采用高精度冲压与镀金端子，通过360°屏蔽焊接防止电磁干扰和信号串扰。
若连接器设计或焊接工艺不佳，即使线缆性能再高，也可能出现阻抗突变、信号反射或眼图塌陷等问题。
因此，许多制造商提供的方案并非单独销售线材或连接器，而是整套的线束+连接器系统，并经过完整的MIPI或USB4一致性测试，以确保信号完整性与稳定性。

三、为何AI与影像系统离不开它？
AI视觉、自动驾驶、工业检测等领域的图像模组对带宽、柔性与空间占用要求极高。
传统FPC排线在抗干扰、弯折寿命及信号一致性方面表现有限，而Micro Coax线束则具备明显优势：
抗干扰能力强：360°全屏蔽结构，能有效隔绝外部电磁噪声。
信号一致性高：每根线的阻抗控制在90Ω±10%，保证多通道信号同步。
柔性与耐弯折性佳：适应狭小空间布线，尤其适合折叠屏或摄像模组。

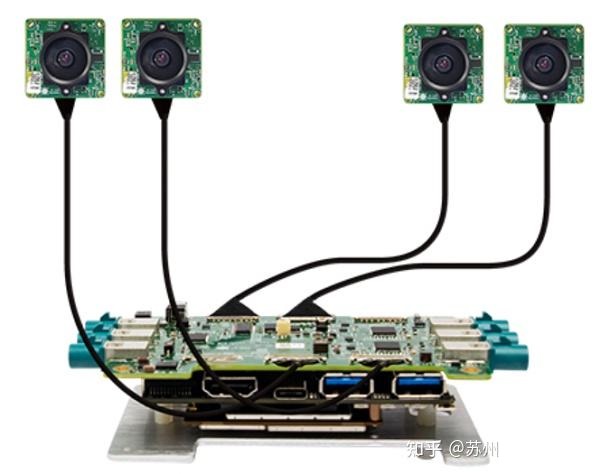

正因如此，AI主板与摄像头模组间的MIPI高速传输，几乎都采用Micro Coax方案，无论是四通道还是八通道设计，都能实现高速与稳定并存。

四、制造与装配的“隐形门槛”
虽然外观看似简单，但极细同轴线束的加工要求极高。
以AWG42为例，其中心导体比头发丝还细，剥皮、焊接、压接都需依赖高精度设备。
连接器焊点间距通常不足0.3mm，任何细微的虚焊、锡珠或偏位，都可能导致短路或信号异常。
因此，能量产高品质Micro Coax线束的厂商，通常配备：
自动同轴线制造设备；
视觉定位焊接系统；
TDR高速信号测试仪。
这类厂家不仅具备精密加工能力，还必须拥有完善的高速信号验证体系，才能确保每一条线束在出厂前性能稳定。

极细同轴线与其专用连接器，堪称高速互联领域的“黄金组合”。
前者提供高速信号通路，后者确保机械与电气的可靠连接。
两者的契合度，直接决定了AI设备的稳定性与数据传输速率。
随着设备持续轻量化与接口速率提升，Micro Coax方案正逐步成为AI与工业视觉系统的主流互联方式。
