高速传输中的隐形功臣：极细同轴线束阻抗优化方案

在现代高性能电子设备中——无论是轻薄笔记本、可折叠智能手机，还是精密医疗探查设备——高速信号传输对线缆提出了更高要求。极细同轴线束（micro-coaxial cable）凭借优异的柔性、出色的屏蔽性能和极小的外径，成为高频信号传输领域的主流方案之一。
而在这一类高频互连系统中，“特性阻抗控制”是确保信号稳定与完整的核心要素。阻抗匹配得当，信号即可顺畅传输；一旦不匹配，就会引发反射、畸变与传输损耗。

一、结构参数的精确控制

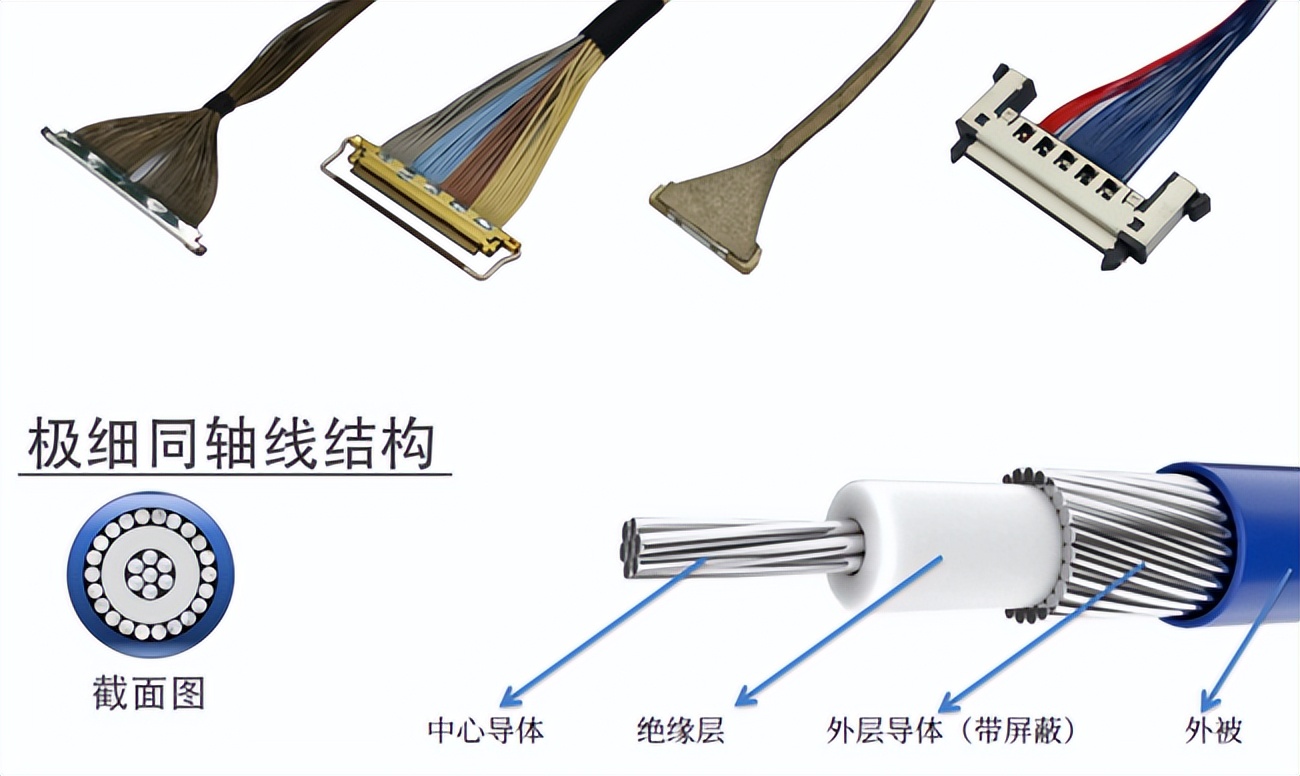

极细同轴线通常由中心导体、绝缘层与外导体（屏蔽层）构成。通过严格控制导体间距与绝缘材料的介电常数，可以在设计阶段精确设定目标阻抗，从而减少信号反射，提升传输稳定性。

二、材料选型与电气一致性
选用介电常数稳定的高性能材料（如 FEP、PFA）能在高频环境下保持特性阻抗一致。同时，优质的屏蔽层材料能够有效抑制外界电磁干扰，维持信号路径纯净，防止串扰与衰减。

三、抗干扰设计与EMI控制
同轴结构天生具备屏蔽优势，可降低 EMI（电磁干扰）与 EMS（电磁敏感度）。若再结合多层屏蔽或金属外壳的防护设计，可进一步增强抗干扰能力，确保高频传输下信号通路的纯净与稳定。

四、连接区域的阻抗匹配
线缆与连接器之间若存在结构不连续，会形成反射点。通过合理设计接头的接地层或过渡结构，使电磁场在界面处平滑过渡，可实现几何与电气特性的双重匹配，从而有效降低插损。

五、精密检测与阻抗验证
设计与生产阶段，可借助网络分析仪或TDR（时域反射仪）对特性阻抗进行验证。通过测量返回损耗（Return Loss）和插入损耗（Insertion Loss）等指标，确保每一条线束都符合高速传输要求。

要想实现高频信号的稳定传输，必须从结构几何、材料特性、屏蔽设计、连接优化到精密检测等多个环节协同把控。只有精准控制特性阻抗，才能让极细同轴线束在高速应用中发挥最大性能。
