轻薄设备的高速核心——I-PEX连接器在高频线束中的应用指南

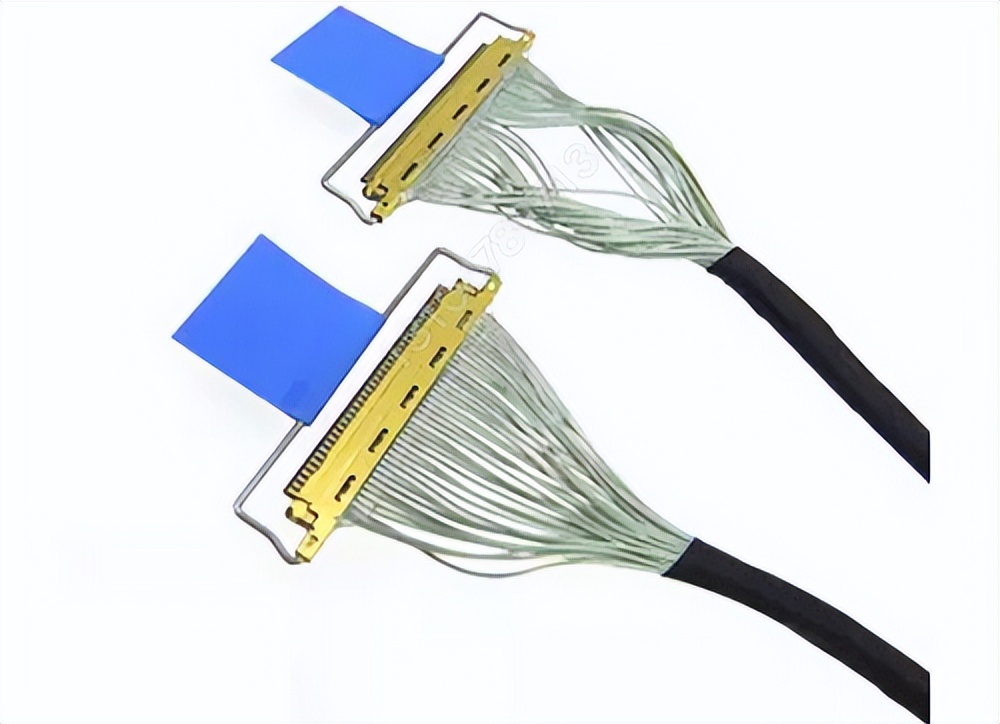

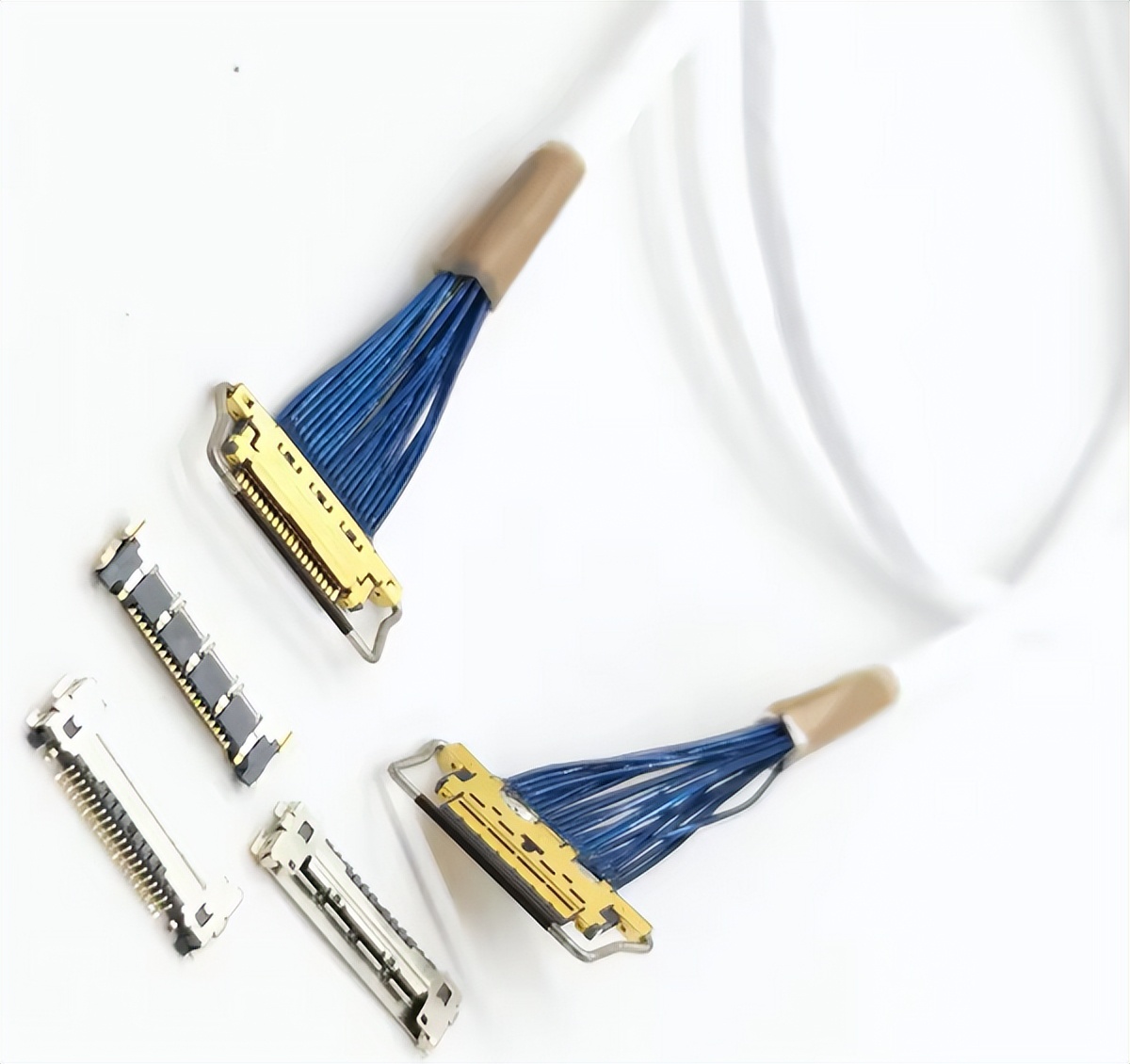

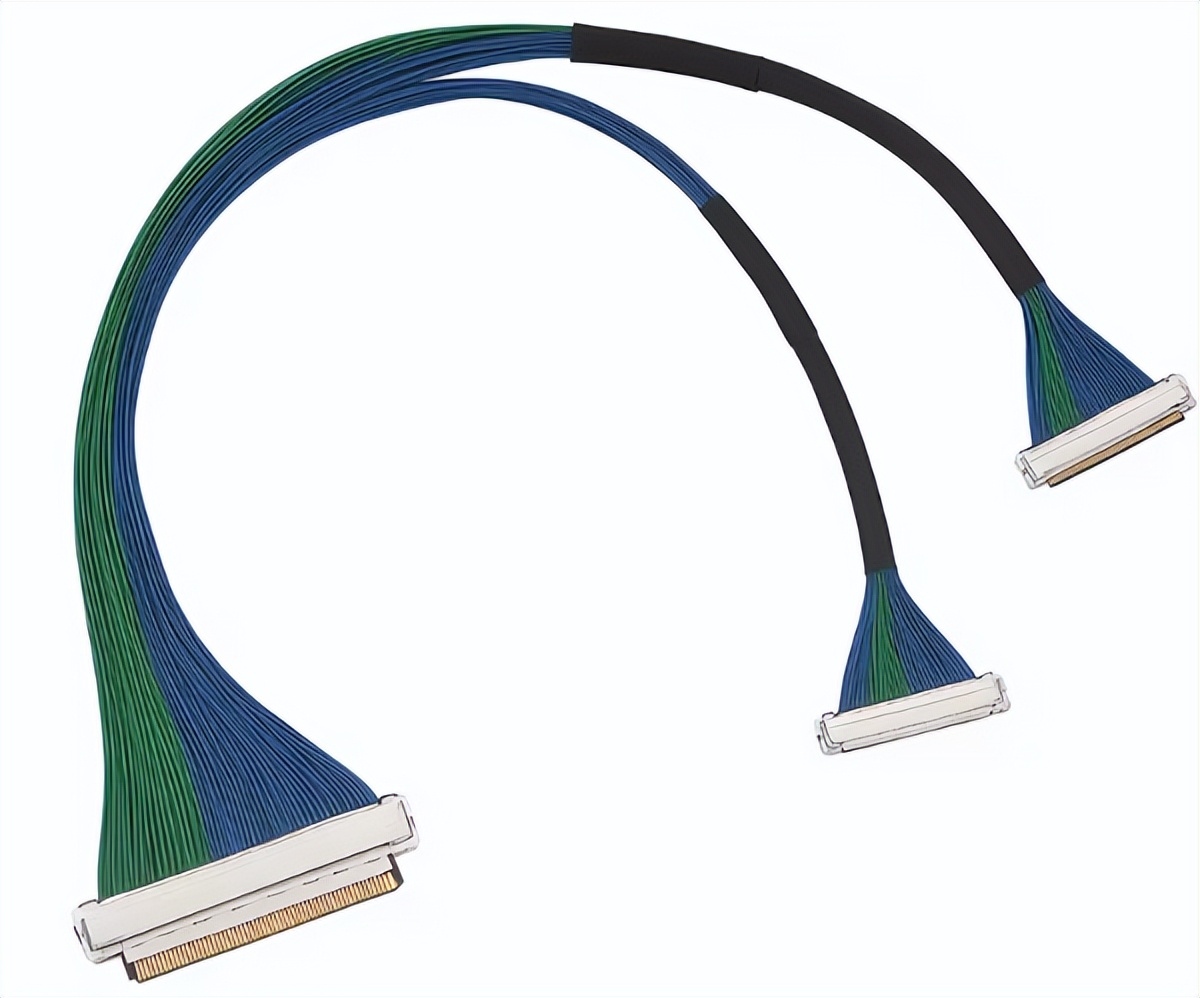

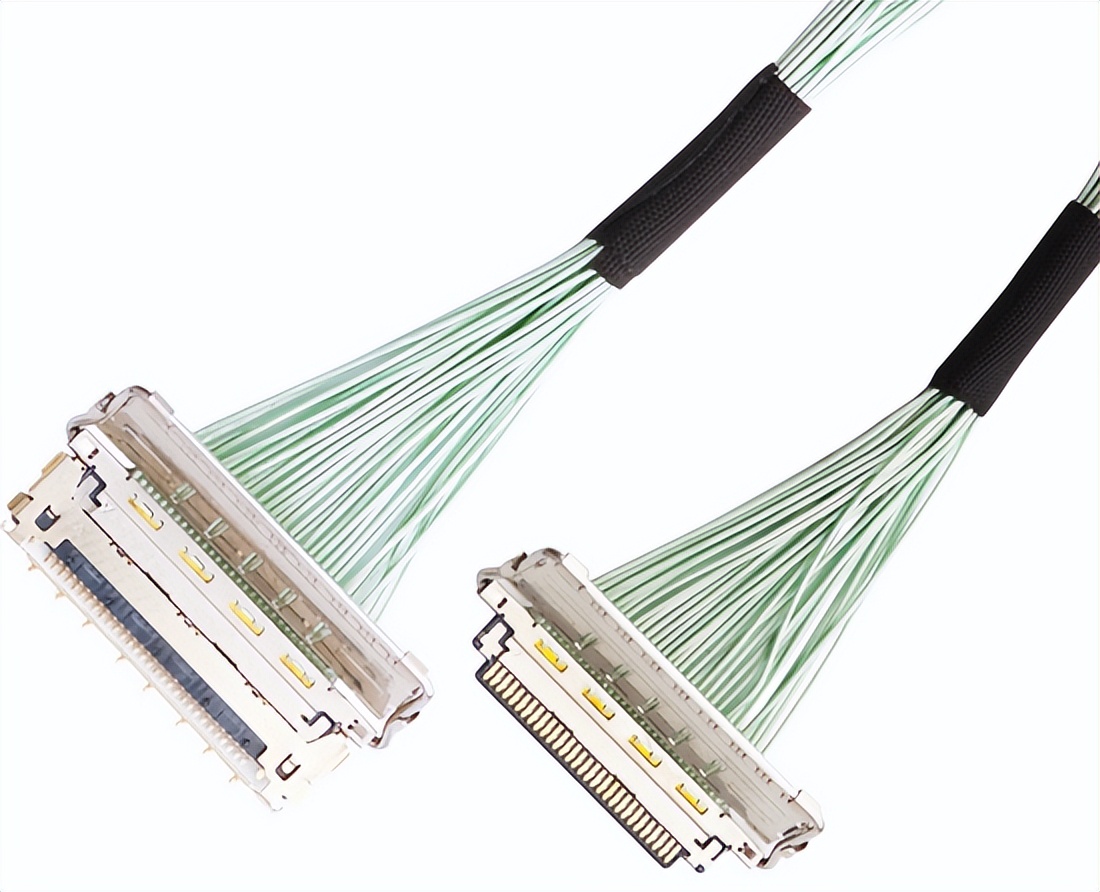

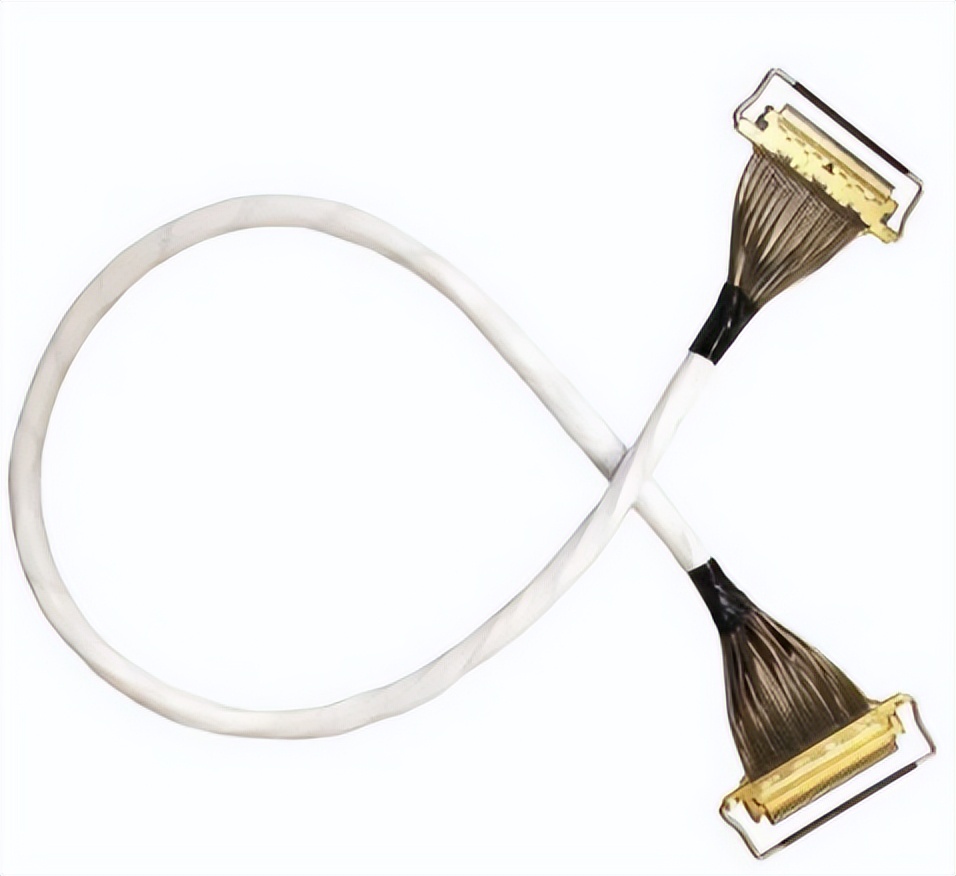

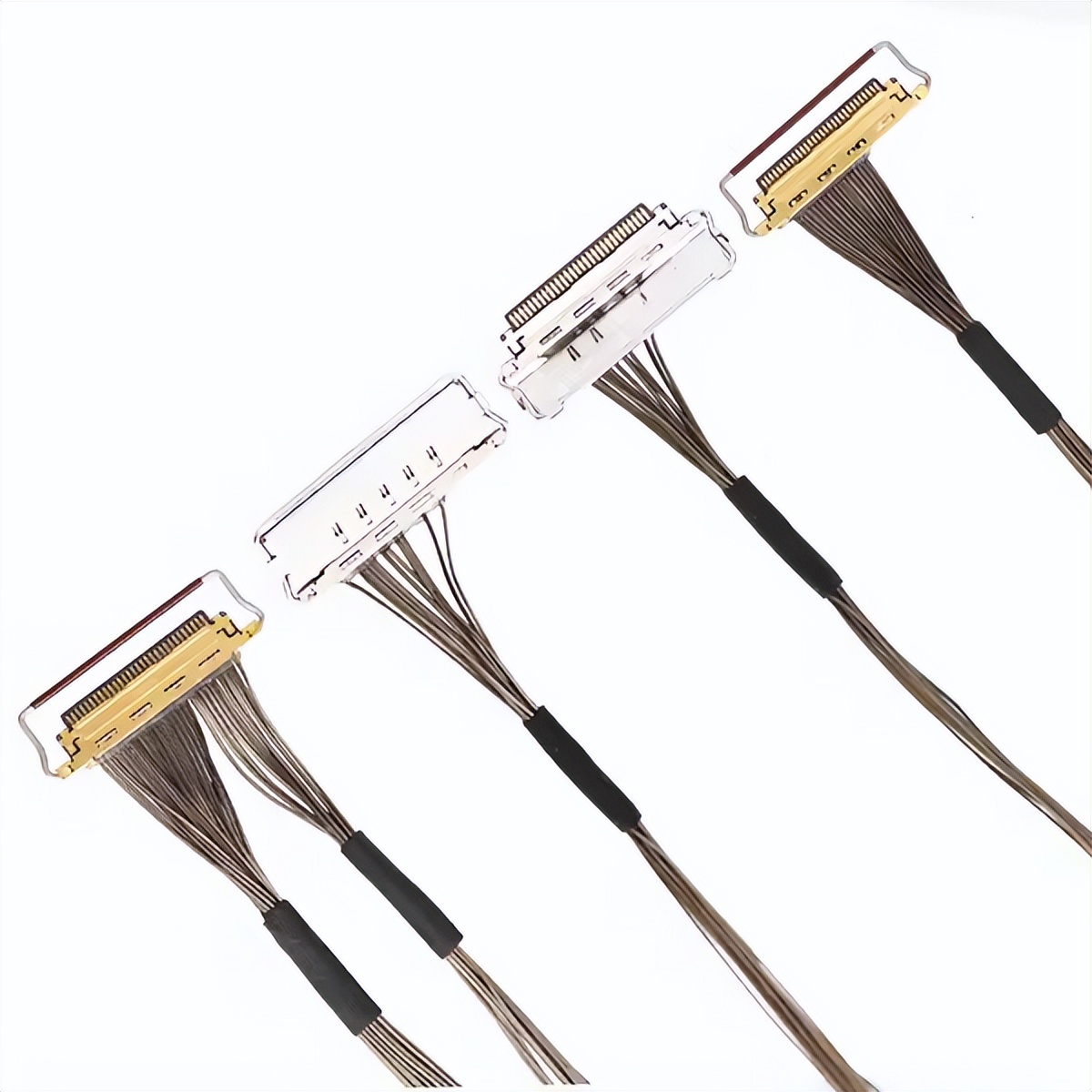

在智能手机、笔记本电脑、显示模组以及其他消费电子产品中，极细同轴线（micro coaxial cable） 搭配 I-PEX 连接器 已成为高频信号传输的主流方案。以下从设计角度出发，梳理工程师在应用时需要重点关注的几个方面。

一、连接器选型：匹配线径与间距至关重要
在高速信号链路中，连接器的接触间距（Pitch）与线缆外径必须精准匹配。
I-PEX 常见型号如 CABLINE®-VS（0.5 mm pitch） 与 CABLINE®-CA（0.4 mm pitch），要求线缆外径分别不超过约 0.5 mm 与 0.4 mm。
较大的线径虽能降低传输损耗，但也会增加线束厚度，对设备内部空间提出更高要求，因此需要在电气性能与结构空间之间取得平衡。

二、阻抗一致性：控制信号反射与损耗
在高速系统设计中，阻抗匹配是信号完整性的关键。
多数高速协议（如 USB4）可能采用 42.5 Ω，而传统标准多为 50 Ω。
因此，电缆、连接器及 PCB 走线必须保持阻抗连续性，才能有效减少反射、降低插损，保证信号传输的稳定性。

三、高速性能：支持新一代接口标准
I-PEX 的 CABLINE® 系列可满足超高速传输需求，兼容 USB4、Thunderbolt™ 3、eDP、PCIe 等多种协议。
部分型号可支持高达 16 GHz 频率 或 64 Gbps（PAM4） 速率，通道速率可达 32–40 Gbps/lane，为未来更高带宽接口提供充足余量。

四、EMC 保护与结构稳固性
I-PEX 的 ZenShield® 全面屏蔽结构可实现 360° EMI 防护，多点接地有效降低电磁干扰。
同时，部分型号配备 机械锁扣盖，防止在振动或狭窄空间中因应力松脱或误拔，提高连接可靠性。

五、结构形态与空间适配
针对不同设备布局，I-PEX 提供多种接口形式：
水平插接（CABLINE®-VS / CA / CBL）与垂直直角插接（CABLINE®-UM / UY / UA II）等。
整体高度控制在 0.8–1.2 mm 之间，部分型号如 CABLINE-UY 高度仅 0.82 mm，极适合折叠或铰链结构的轻薄设备。

六、装配与生产效率
I-PEX 创新的 i-Fit® 无焊压接技术 显著缩短装配时间，结合自动化工艺可实现高一致性生产。
这不仅提升了制造效率，也降低了人工误差率，使大规模线束生产更加可靠稳定。

在极细同轴线束的设计中，工程师需从 间距与线径匹配、阻抗一致性、高速性能、EMC 防护、空间布局及装配工艺 等多方面进行整体评估。
合理的系统设计可在确保信号完整性的同时，提升整机的可靠性与设计自由度。
