如何让极细同轴线更“安静”？高频系统中的抗干扰技巧

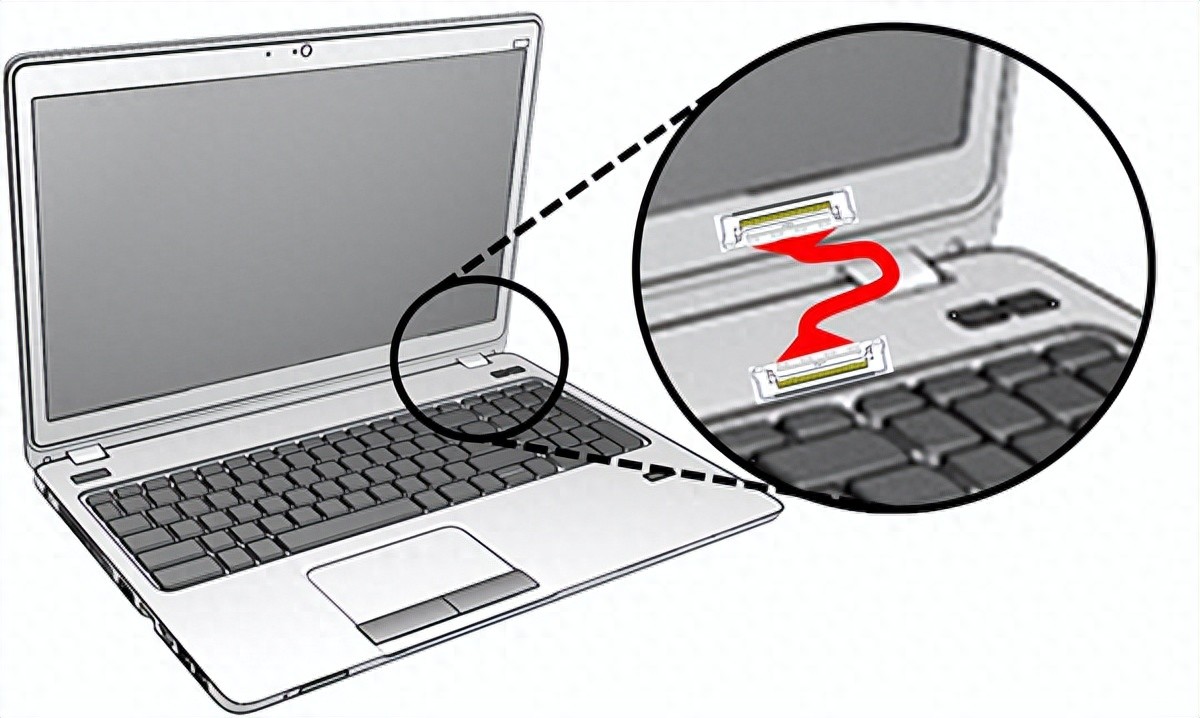

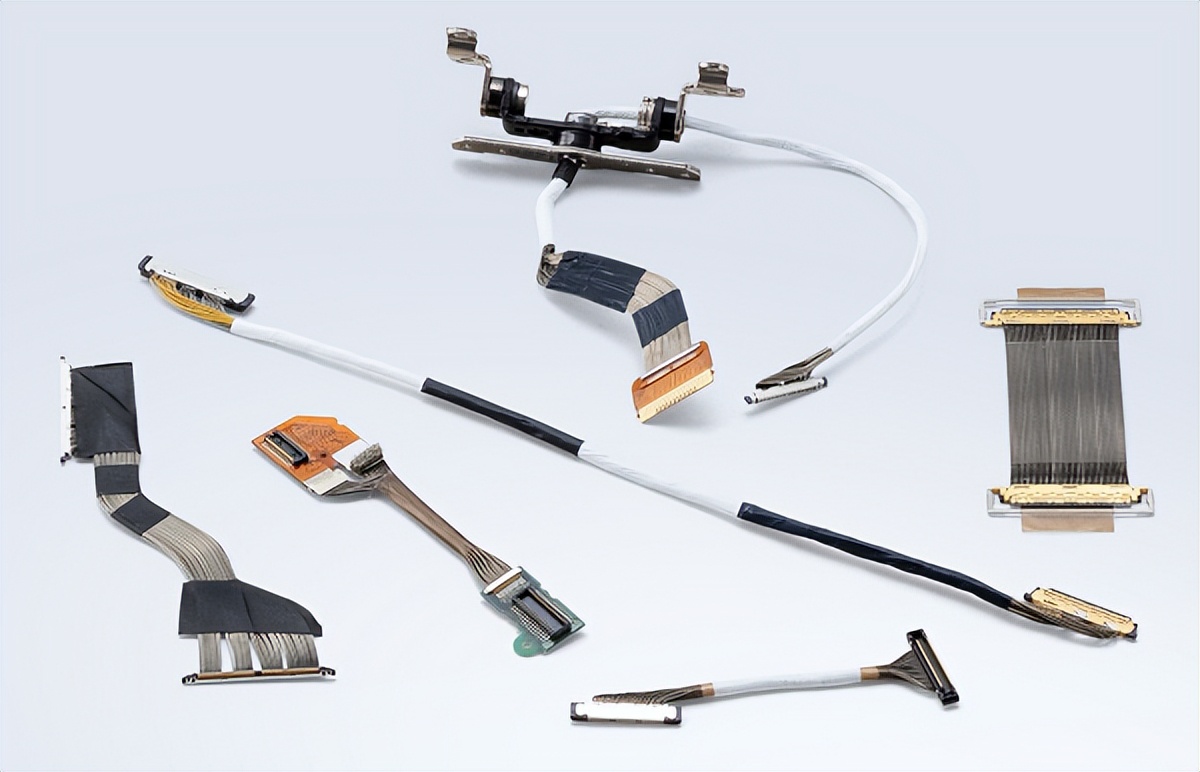

在现代电子系统中，micro coaxial cable（极细同轴线）已成为高密度信号传输的关键通道，广泛应用于笔记本电脑、折叠屏手机、医疗设备、AR/VR 头显等对空间与信号质量要求极高的场景。这类线缆结构紧凑、柔性出色，即使在频繁弯折环境中，也能保持稳定的信号传输。同时，其外导体兼具屏蔽功能，有效防止电磁干扰（EMI）及外界噪声入侵。然而，即便设计优良，极细同轴线在复杂应用中仍可能遭遇多种信号干扰问题。

一、极细同轴线常见的信号干扰问题
屏蔽层不完善导致干扰
虽然同轴结构本身具备良好屏蔽特性，但若屏蔽层电阻过高，在低频段（如低于 30 MHz）可能引发共模电流或残余电压，影响信号接收。此外，当屏蔽层采用铜网编织结构时，编织间隙也可能让高频噪声渗透，降低信号纯净度。
地环路与鞘电流干扰
当连接两端设备的接地电位不一致时，可能形成鞘电流沿屏蔽层流动，并叠加在有效信号上，造成信号失真或噪声干扰。
连接器接触不良或阻抗不匹配
若线束与连接器之间无法实现 360° 全屏蔽接触，或特性阻抗匹配不当，就可能导致信号反射、图像虚影甚至数据误码。
电源干扰与开关噪声辐射
高频开关电源常会产生杂散辐射信号，若缺乏良好滤波措施，这些噪声可能通过线缆耦合进入同轴系统，造成串扰或性能下降。

二、有效的干扰抑制措施
① 强化屏蔽结构
选用“金属箔 + 铜编织层”的复合屏蔽设计，可在低频和高频范围内同时提供优异的干扰抑制效果。
② 抑制鞘电流干扰
铁氧体磁环（Ferrite Bead/Choke）：安装在线缆末端或靠近设备处，能有效吸收高频共模噪声。
容性耦合接地隔离器：适用于高频系统，可阻断低频地环路干扰，同时保证信号路径正常传输。
③ 确保阻抗匹配与连接可靠
选择特性阻抗匹配（如 45 Ω 或 50 Ω）的同轴线与连接器，并保证接口实现完整屏蔽接触，可显著降低信号反射和损耗。
④ 源头抑制与合理布线
在干扰源处（如开关电源）增加滤波电路或金属屏蔽罩，削弱杂散辐射。
在系统布局中，避免同轴线与强干扰信号线平行布线；必要时采用金属管屏蔽或错位布线方式降低耦合。
micro coaxial cable 虽然尺寸极小，但其结构设计与屏蔽性能对信号质量至关重要。实际应用中，应重点关注屏蔽完整性、地环路管理、阻抗匹配及电源噪声控制。通过加强屏蔽层、安装共模滤波器、优化布线及端接方式，能够有效减少干扰，确保高速信号的完整与稳定。
