极细同轴线束中的“隐形关键”：阻抗匹配的重要性

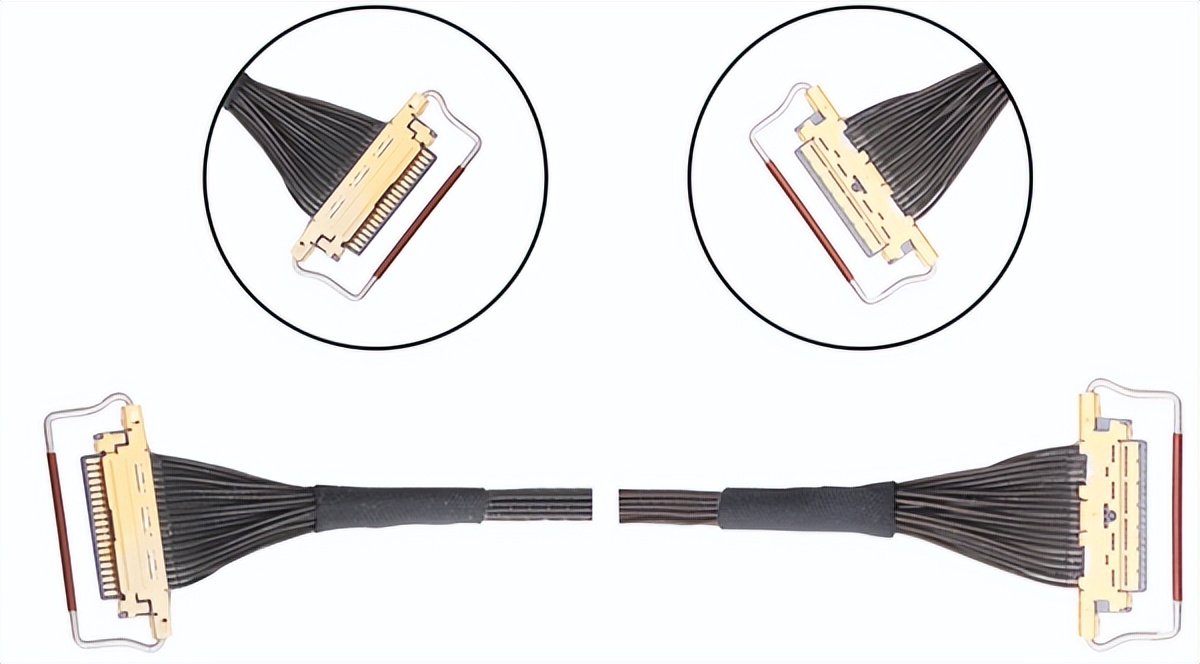

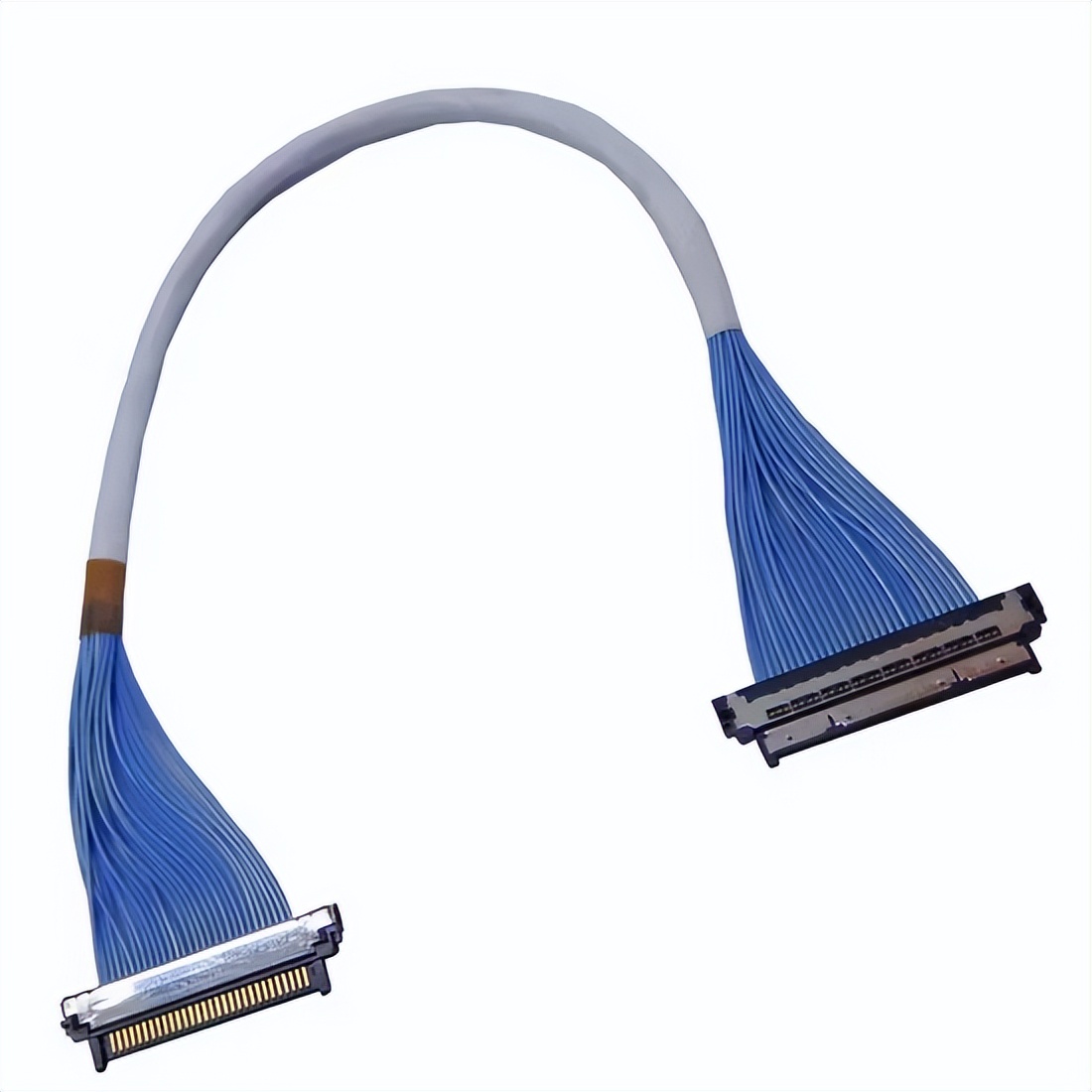

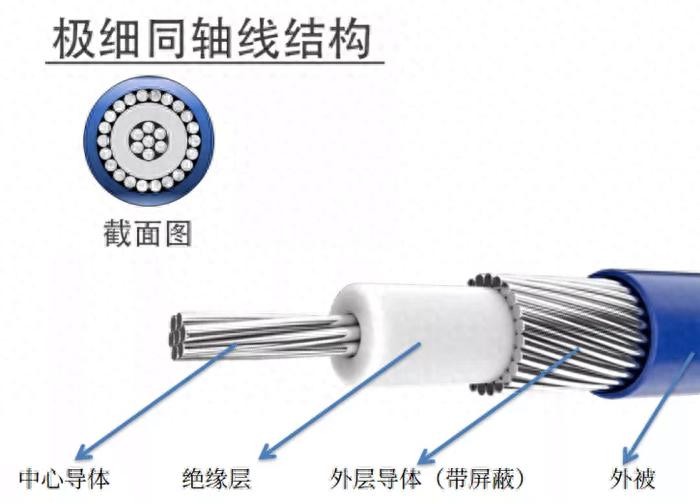

在现代电子设备中，极细同轴线束（micro-coaxial cable）堪称高频、高速信号传输的“隐形功臣”。它结构紧凑、柔韧性高，被广泛应用于智能手机、笔记本电脑、平板、医疗器械、无人机等对信号完整性要求极高的设备中。然而，在这些精密系统中，“阻抗匹配”是一个必须重视的关键技术点。许多工程师知道它的重要性，但未必了解它为何如此关键。

1. 阻抗匹配直接影响信号完整性
   在信号传输过程中，只有当线束、连接器和负载的阻抗保持一致时，信号才能顺畅传递；若出现失配，部分信号会被反射形成驻波，导致能量损失与波形失真。对于微型电子系统而言，哪怕极微小的失真，都可能导致图像异常、通信错误或系统不稳定。


2.高频条件下问题更突出
极细同轴线束常用于高速接口场景，如摄像头的MIPI通道、显示屏的eDP连接等。频率越高，阻抗控制越敏感。在毫米波或高速数字信号环境中，即使仅有数欧姆的偏差，也可能导致明显的波形畸变、速率下降甚至数据误码。

3. 阻抗失配还会带来能耗与热问题
阻抗不匹配不仅破坏信号完整性，还会导致功率反射。被反射的能量转化为热量，增加系统内部温升。对于体积紧凑、散热条件有限的设备来说，这种额外热量会直接影响寿命与可靠性。

4. 连接器与系统设计同样关键

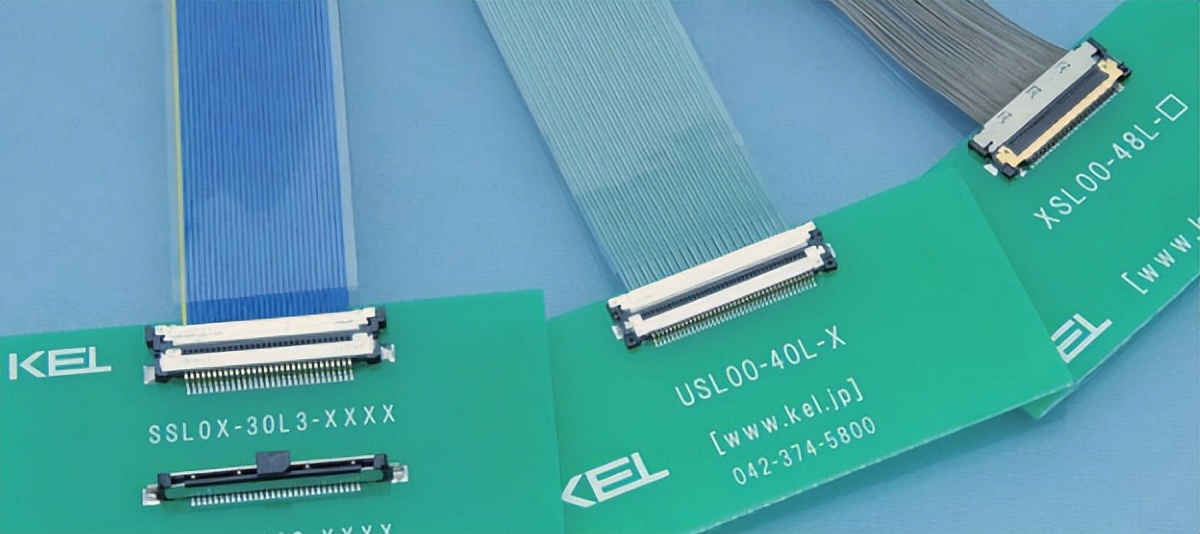

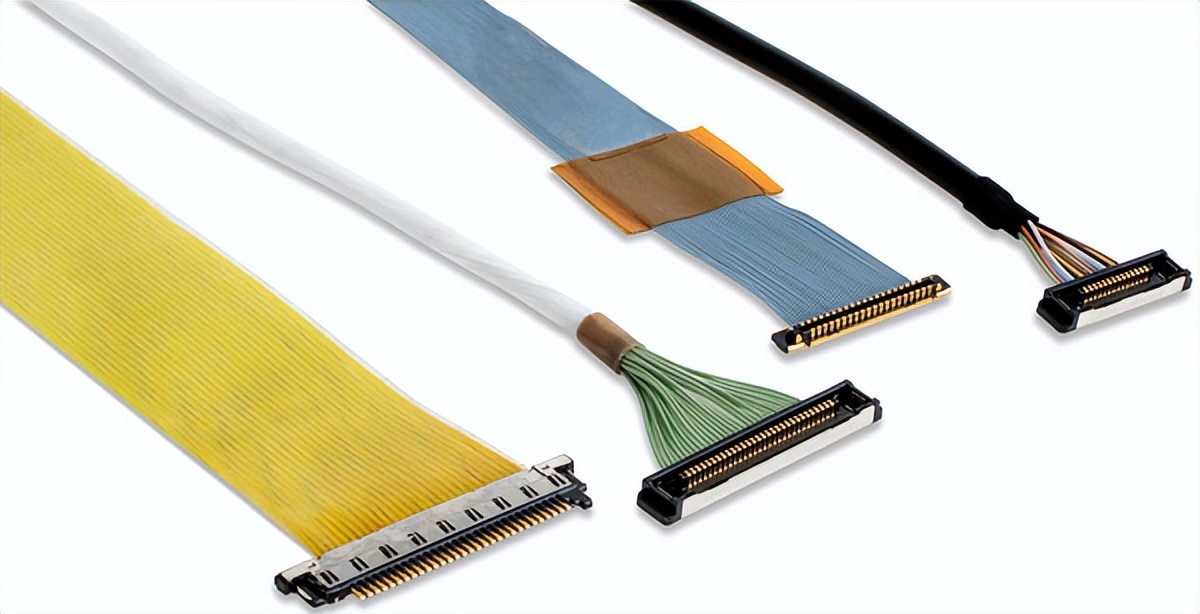

micro-coax线束通常搭配KEL、Hirose、I-PEX等微型连接器使用。即使线束本身阻抗精确，若连接器或PCB布线设计不匹配，依然会引入信号反射与干扰。因此，阻抗匹配必须从整个信号链的角度统筹考虑，而不仅仅是线束本身的问题。
选择高精度阻抗线束：常用标准为50 Ω或45 Ω；
搭配合适的连接器与PCB设计：在接口与布局阶段就要控制好阻抗连续性；
进行仿真验证：通过电磁仿真提前发现潜在问题；
必要时引入调节网络：对高频链路进行阻抗微调与补偿。
对于极细同轴线束而言，阻抗匹配不是“可有可无”的附加要求，而是保障性能与可靠性的核心环节。只有从设计初期就严格控制阻抗，才能在高速信号传输中保持稳定与高效，让设备真正发挥应有的性能。
