极细同轴线在精密电子设备中的优势与应用场景

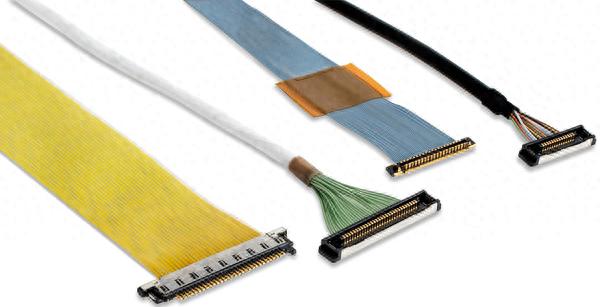

在高速数据传输与精密电子设备领域，极细同轴线（Micro Coaxial Cable）因其体积小、性能高而备受青睐。它被广泛应用于笔记本电脑、平板电脑、手机、医疗成像设备、工业检测仪器以及高分辨率摄像模组等领域。要深入了解其对信号质量的影响，必须先从结构设计出发，才能真正理解这种线材在高速互连中的独特优势。

一、极细同轴线束的结构特点

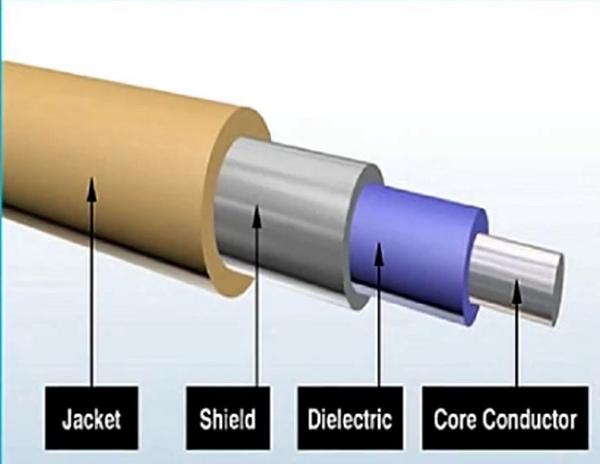

极细同轴线的构造精密而复杂，主要由内导体、绝缘层、屏蔽层和外护套组成。内导体通常使用镀银或镀锡的高导电铜线，以实现高速信号的高效传输。绝缘层采用介电性能优异的材料，如聚四氟乙烯（PTFE）或聚乙烯（PE），用于降低信号衰减和介质损耗。屏蔽层则以编织铜网或铝箔为主，可有效抵御外部电磁与射频干扰，从而确保信号纯净。最外层的护套则选用耐磨、耐高温的材料，如PVC或TPE，以提升整体柔韧性和机械保护能力。由于线径可小至0.3mm甚至更细，极细同轴线能在极为有限的空间中完成复杂布线，为微型设备提供灵活而可靠的传输路径。

二、结构对信号质量的影响
极细同轴线的每一层结构都直接决定着其信号性能。首先，阻抗匹配的精度是影响信号完整性的核心，良好的阻抗控制可减少信号反射与失真，尤其适用于LVDS、MIPI D-PHY等高速接口。其次，屏蔽层的密度对抗干扰能力起到决定性作用，高密度屏蔽不仅能防止外部噪声进入，还可避免信号泄漏，对4K或8K图像传输尤为重要。此外，导体与绝缘介质的选择影响高频信号的衰减率，高纯度铜与低损耗绝缘材料可显著降低信号衰减，使传输更稳定。柔韧性也是影响可靠性的关键指标，极细同轴线在反复弯折或动态运动中依然能保持稳定性能，从而延长整体使用寿命。

三、典型应用场景

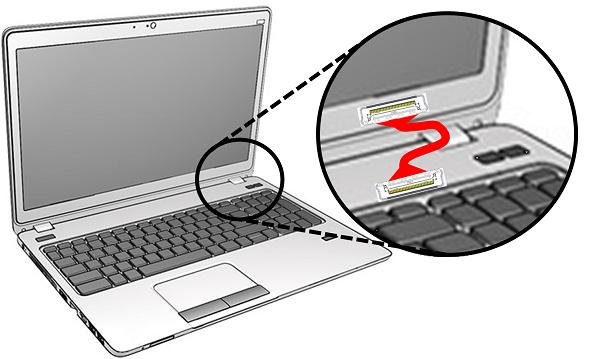

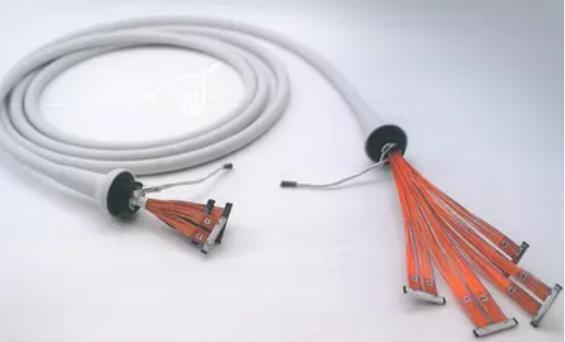

在笔记本电脑中，极细同轴线被用于主板与显示屏之间的高速信号传输，保证了图像的流畅性和色彩还原度。在医疗内窥镜等微型设备中，它不仅具备极高柔性，还能在受限空间内实现高清图像传输。无人机摄像模组同样受益于其轻量化特性，既降低了飞行负载，又确保远距离视频传输的稳定可靠。这些应用都体现了极细同轴线在现代高科技产品中的核心地位。

极细同轴线束以其小型化结构、高信号完整性和优异的抗干扰性能，成为高速数据传输领域不可或缺的关键元件。它的设计不仅体现了材料与工艺的精密融合，更代表了电子互连技术向高密度、高速化方向发展的趋势。未来，随着5G通信、AI设备和高分辨率成像系统的普及，极细同轴线的需求将持续增长。
