Micro Coax连接器方向性解析：为什么“倒插”风险极高

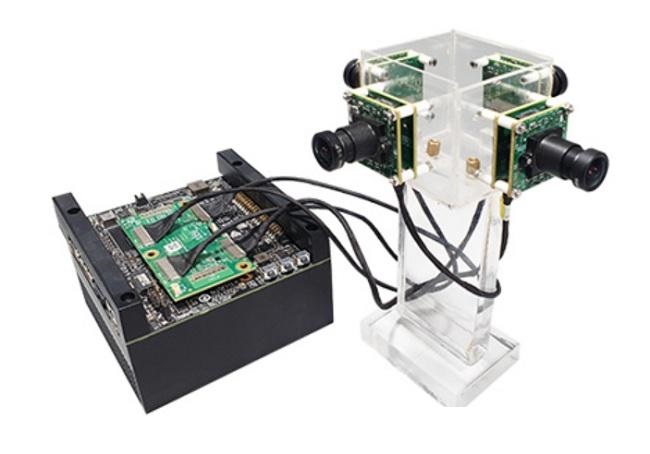

在电子产品与高精密设备领域，极细同轴线（Micro Coaxial Cable）凭借其出色的信号完整性、抗干扰性能与柔性结构，广泛应用于摄像头模组、显示模组、毫米波雷达、医疗成像设备等高速信号传输场景。许多工程师在使用时都会产生疑问：这种线束是否有方向限制？能否正反都能插？

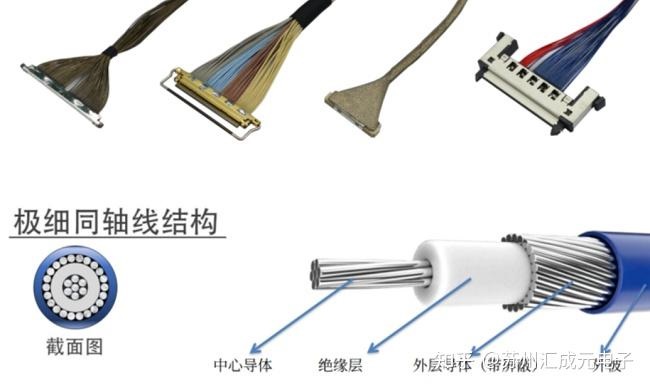

一、从结构层面来看，极细同轴线通常由中心导体、绝缘层、屏蔽层及外护套组成，外径仅约0.3mm至1.0mm。由于线径极细，所配接的连接器大多为0.25mm、0.4mm或0.5mm间距的精密接口。在设计阶段，这类接口就明确了插接方向，以确保屏蔽的连续性与阻抗匹配，因此在结构上本身具备单向性，不具备随意插拔的条件。

二、从性能要求出发，极细同轴线束具有明显的方向性。其一，信号完整性要求严格，同轴结构若方向装反，屏蔽地线无法正确对应，会导致信号反射或串扰；其二，连接器设计多为卡扣或榫槽结构，物理上只允许单方向插入；其三，电气定义已在端子中固定（如GND、VCC、TX、RX），若方向错误，极易引起短路或信号错乱。

三、从实际应用角度来看，极细同轴线束不可倒插。任何方向错误都可能导致信号传输异常，甚至损坏芯片或模组。即使部分外形对称的连接器看似可以反插，内部PIN脚定义与接触方式也完全不同。实际设计与操作中，工程师应根据端子标识与定位结构确保正确方向，插拔过程中避免过力操作，并在量产设计时充分考虑防呆机制，最大限度降低人工装配失误。

总结来看，极细同轴线在高速信号传输中的作用不可替代，但其结构精密且方向性强，任何不当插接都可能造成严重后果。工程师在选型、设计与安装阶段必须严格遵循接口规范，确保连接可靠、信号稳定。
