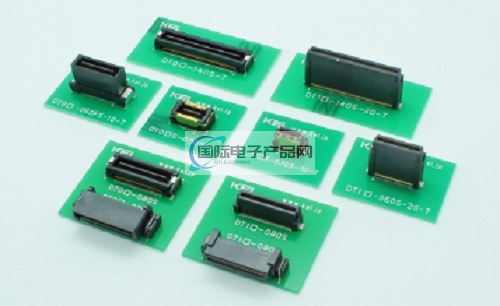

KEL|KEL连接器|日本科陆电子DT系列0.5mm间距浮动连接器是一款：间距0.5mm的浮动连接器这一功能性产品，同时也是支持相当于SATA标准的高速串行信号传输的连接器。传输特性满足了SATA Rev3.0的所有要求规格。 差分阻抗100Ω±15%、差分插入损耗6dB、近端串扰26dBloss、上升时间85psec、时滞10psec、符号间干扰50psec。在支持高速传输的同时，作为浮动连接器的功能也很丰富，浮动量在XY方向达到了±0.5mm，实现了与以往同等水平的可动。 触头的有效嵌合长度比以往的DY系列、DU系列长，为1.5mm (水平连接时为1.7mm )，提高了连接可靠性。 触点形状为圆弧形状，为难以卡入异物的形状。插头侧、插座侧均支持直线型、直角型，能够支持堆叠、水平、垂直直接连接的三维安装是其一大特长。 极数种类支持30、40、60、80、100、120、140、160、240极。 支持超过200个极点的多极。 ( 240极仅限直型)堆叠高度为8mm，支持高堆叠型的17、18、19、20mm，今后，25mm产品也在开发中。此外，还备有适用于ESD对策和EMC对策的外壳型。通过用金属制的外壳包围连接器，可以防止静电和噪声保护信号，通过外壳之间的接触，可以强化地面。
1、KEL|KEL连接器|日本科陆电子DT系列0.5mm间距浮动连接器相关产品详情简介：
| 特征 | |
| 支持相当于SATA标准的高速串行传输。传输特性满足 SATA Rev 3.0 的所有要求。 （差动阻抗：100Ω±15%） | |
| XY方向上的浮动的量为±0.5mm。 | |
| 高度可靠的设计，有效配对长度长度为1.5毫米（水平连接 | |
| 连接方式应对堆栈的三维连接，水平和垂直连接。 | |
| 支持从 8 毫米到 30 毫米的堆叠高度。 | |
| 对应的堆高取决于极数。 | |
| 备有适合ESD / EMC对策的外壳类型。 | |
| 从 30 到 240 极有 9 种类型可供选择。 | |
| 请注意，极数因产品类型而异。 | |
| 交点形状为圆弧形状形，异物难以进入的形状 | |
| 规范 | |
| 材料/表面处理 | |
| 绝缘体材料 | LCP（玻璃纤维）UL94V-0材料，黑色 |
| 接触/外壳材料 | 铜合金 |
| 接触/外壳饰面 | 镀镍基底上镀金 |
| 固定金属件材料 | 铜合金 |
| 固定金属件表面 | 镀镍基底上镀锡 |
| 防尘胶带材料 | 聚酰亚胺 |
| 性能 | |
| 额定电流 | 每个端子0.4A（但同时通电应为 140 极或更少） |
| 接触电阻 | 80mΩ以下 |
| 抗电压 | AC200V 1分钟 |
| 绝缘电阻 | DC250V，100MΩ以上 |
| 使用温度范围 | -40℃〜+ 105℃ |
------------------------------------------------------------------------------------------------
2、KEL|KEL连接器|日本科陆电子DT系列0.5mm间距浮动连接器主要料号/型号表：
| DT00-030L | DT00-120S-T | DT01-030S-T | DT01-140L-TR | DT10-030S-18-T |
| DT00-030S-T | DT00-140L-TR | DT01-040L | DT01-140S-T | DT10-030S-19-T |
| DT00-040L | DT00-140S-T | DT01-040S-T | DT01-160S-T | DT10-030S-20-T |
| DT00-040S-T | DT00-160S-T | DT01-060L | DT01-240S-T | DT10-030S-8-T |
| DTO0-O6OL | DT00-240S-T | DT01-060S-T | DT01-240S-TR-T | DT10-040L |
| DTO0-060S-T | DT00-240S-TR-T | DT01-080L | DT10-030L | DT10-040S-10-T |
| DT00-08OL | DT00S-030S-T | DT01-080S-T | DT10-030S-10-T | DT10-040S-15-T |
| DT00-080S-T | DT00S-040S-T | DT01-100L | DT10-030S-15-T | DT10-040S-17-T |
| DT00-10OL | DT00S-100S-T | DT01-100S-T | DT10-030S-16-T | DT10-040S-18-T |
| DT00-100S-T | DT01-030L | DT01-120S-T | DT10-030S-17-T | DT10-040S-19-T |
------------------------------------------------------------------------------------------------
