分类：连接器产品

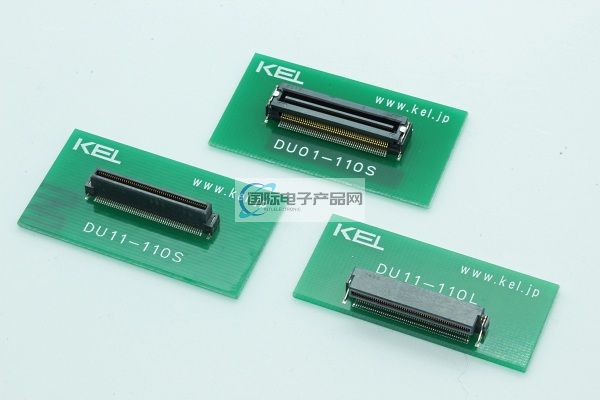

KEL|KEL连接器|日本科陆电子DU系列0.4mm间距浮动连接器是一款：0.4mm间距浮动连接器，主要用于电子应用设备、消费类设备和广播设备等小型设备。作为浮动连接器，KEL实现了业界最小级别的 0.4 mm 接触间距的商业化。与KEL的 0.5mm 间距浮动连接器 DY 系列的尺寸相比，插头占底板面积约为 48%，受体约为 31%。可以在 XY 方向移动 ± 0.4 mm，同时俯仰 0.4 mm，可以吸收设备装配公差的偏差。有两种安装方式可供选择：堆叠和垂直连接。极数数为 80、110、120 和 200。此外，配合部分为BOX造型，减少触点外露，防止异物进入连接部位。与DY一样，插头侧的接点部为圆弧形状，不易夹杂异物。通过消除受体底部的外露端子，可以防止异物进入并在触点底部布线。DU系列的有效配对长度插接长度为1.2 mm，确保插接时的可靠性。接触方式为接触悬臂式。与DY系列的更大140极相比，极极数可扩展至200极。 200极，纵向尺寸缩小了40.36mm，宽度方向缩小了7.5mm。堆叠高度为 7 毫米。作为防尘措施，受体侧自动安装Kapton胶带，并密封安装端口。
1、KEL|KEL连接器|日本科陆电子DU系列0.4mm间距浮动连接器相关产品详情简介：
| 特征 |
| ・浮动的量在XY方向上为±0.4mm。 |
| 有效配对长度长度为 1.2 mm。 |
| * 对于堆叠高度为 5 毫米的产品，为 1.1 毫米 |
| -连接方式支持垂直和堆叠连接。 |
| -与DY系列（本公司0.5mm间距产品）相比，底板占用空间减少。 |
| 接触用箱子形保护触点，具有接触可靠性 |
| -受体底部被绝缘体包围，可在连接器底部进行图案布线。 |
| 规范 | |
| 材料/表面处理 | |
| 绝缘体材料 | LCP（玻璃纤维）UL94V-0材料，黑色 |
| 接触材质 | 铜合金 |
| 接触电镀 | 镀镍基底上镀金 |
| 固定金属件材料 | 铜合金 |
| 固定金属件表面 | 镀镍基底上镀锡 |
| 防尘胶带材料 | 聚酰亚胺 |
| 性能 | |
| 额定电流 | 每个端子0.4A |
| * 配合 DU0X-110SB-X 和 DU12-110SB-5-T 时，每个端子0.35A | |
| 接触电阻 | 100mΩ以下 |
| 抗电压 | AC200V 1分钟 |
| 绝缘电阻 | DC250V，100MΩ以上 |
| 使用温度范围 | -40℃～+85℃ |
| * 配合 DU0X-110SB-X 和 DU12-110SB-5-T 时更高支持 + 105 °C | |
------------------------------------------------------------------------------------------------
2、KEL|KEL连接器|日本科陆电子DU系列0.4mm间距浮动连接器主要料号/型号表：
| DUOO-080SB | DU01-080SB | DU10-080LB | DU11-120LB | DU10-200SB-7-T |
| DU0O-080SB-T | DUO1-080SB-T | DU10-080SB-7-T | DU11-140LB | DU11-080LB |
| DU00-110SB | DU01-110SB | DU10-110LB | DU11-200LB | DU11-080SB-7-T |
| DU00-110SB-T | DU01-110SB-T | DU10-120LB | DU11-200SB-7-T | DU11-110LB |
| DU00-120SB | DU01-120SB | DU10-14OLB | DU12-110SB-5-T | DU0O-200SB |
| DU0O-120SB-T | DU01-120SB-T | DU10-200LB | DU00-140SB-T | DU0O-200SB-T |
| DU00-140SB | DU01-140SB | DU01-140SB-T | DUO1-200SB | DUO1-200SB-T |
------------------------------------------------------------------------------------------------
3、KEL|KEL连接器|日本科陆电子DU系列0.4mm间距浮动连接器 此产品销售商：
国际电子产品网-代理销售【KEL连接器--KEL|日本科陆电子DU系列0.4mm间距浮动连接器】以及第2项内容中表格清单内的所有(料号/型号)连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
