JAE连接器-提供JAE MA01R120VADBR500连接器正品|替代品

分类:连接器产品

专业代理销售提供:连接器|线束|线缆产品

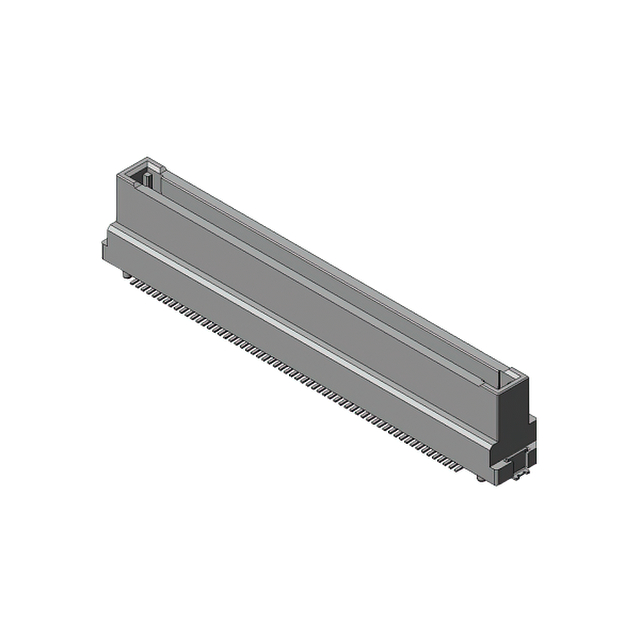

JAE  MA01R120VADBR500连接器产品概况:

MA01R120VADBR500制造商JAE
制造商料号MA01R120VADBR500
产品描述CONN RIGID SIDE STR 120 POS,120 位置 连接器 插座,外罩触点 表面贴装型 镀金

-------------------------------------------------------------------------------------------------------

JAE  MA01R120VADBR500连接器产品属性:

类型描述
类别连接器,互连器件
矩形连接器
阵列,边缘型,夹层式(板对板)
制造商JAE Electronics
系列MA01
包装卷带(TR)
剪切带(CT)
Digi-Reel® 得捷定制卷带
连接器类型插座,外罩触点
针位数120
间距0.025"(0.64mm)
排数2
安装类型表面贴装型
特性板导轨,固定焊尾
触头表面处理镀金
触头表面处理厚度4.00µin(0.100µm)
接合堆叠高度10mm,16mm,22mm
板上高度0.339"(8.60mm)

-------------------------------------------------------------------------------------------------------

JAE  MA01R120VADBR500连接器产品(系列)简介:

JAE Electronics 的 MA01 系列是一款高密度矩形板对板连接器,适用于对空间、可靠性和信号完整性要求严格的电子设备。该产品为插座型结构,具有120个触点,采用0.64mm间距的双排设计,支持高速高密度信号传输。MA01 系列为表面贴装型,具备板导轨与固定焊尾设计,有助于提升组装精度与连接稳定性,适用于自动化生产流程。触点采用厚度为4.00µin(0.100µm)的镀金处理,确保出色的电气性能和耐腐蚀能力。该系列提供10mm、16mm 和 22mm 三种接合堆叠高度,板上高度为8.60mm,满足不同高度配置的设计需求。产品支持卷带、剪切带及定制卷带(Digi-Reel)包装形式,方便批量生产与贴片工艺使用,广泛应用于通信设备、工业控制和高端消费电子领域。

-------------------------------------------------------------------------------------------------------

JAE  MA01R120VADBR500连接器文档与媒体:

资源类型链接
规格书

MA01 Series Catalog

-------------------------------------------------------------------------------------------------------

JAE  MA01R120VADBR500连接器正品|替代品相关说明:

我们专注于 (JAE品牌连接器的现货供应,致力于为客户提供优质、可靠的连接解决方案。我们的产品包括原装正品和高性能替代品,经过严格测试,确保稳定性与效率。欢迎通过文档页下面联系方式与我们联络!
