圆形连接器-代理销售国内外众多品牌圆形连接器

圆形连接器(circular connector)是基本结构为圆柱形、具并有圆形插合面的一类连接器。在互连分类中，属于第5类，用于设备之间的互连。广义上说，包括低频圆形连接器、从它射频同轴连接器以及音频连接器等。圆形连接器的圆柱形结构具有天然的坚固性，比其它任何形状都具有更高的强度.我们公司代理销售国内外众多品牌圆形连接器;其代理销售的圆形连接器按照传输信号/电气要求类型分为：电源类圆形连接器、信号类圆形连接器、高频类圆形连接器、通用类圆形连接器、大功率类圆形连接器、高电压类圆形连接器、脉冲类圆形连接器、低噪声类圆形连接器、相调类圆形连接器、精密同轴类圆形连接器、军工圆形连接器、航空圆形连接器、医疗圆形连接器等.

1、什么是圆形连接器？：
 圆形连接器简介：
圆形连接器是基本结构为圆柱形、具并有圆形插合面的一类连接器。在互连分类中，属于第5类，用于设备之间的互连。广义上说，包括低频圆形连接器、从它射频同轴连接器以及音频连接器等。圆形连接器的圆柱形结构具有天然的坚固性，比其它任何形状都具有更高的强度.
圆形连接器特点：
1.圆形电连接器结构先进，使用方便，可靠性高、符合标准GJB2889；
2.采用卡口式连接、插针、插孔可单独装卸；
3.插孔采用线簧结构，插针、插孔引线采用压接、焊接形式；
4.每种类型有九种型号，1-62 芯共32 种孔位排列。包括XC-基本型（压接），XCH-插座焊接型，XCB-插座为印制板焊接型，密封、双头密封屏蔽、非屏蔽等；
5.为了保证与各种规格电缆的匹配，可选用FJA、FJC、FJD 等各种电缆附件；
6.广泛应用航空、航天、邮电通讯、计算机、航海及各种仪器、仪表等设备中。
7.使用环境条件：
（1）相对湿度：40℃时，达95[[%]]
（2）工作高度：30000m
（3）振 动：频率10～2000HZ 加速度196 m/s2（20g）
（4）冲 击：加速度峰值980 m/s2（100g）
（5）恒加速度：980 m/s2（100g）
（6）气密性：穿墙密封插座50.7KPa；方盘密封插座152KPa
（7）机械寿命：≥ 1000次
Q型系列圆形电连接器按电子工业部标准SJ1744-81制造，产品结构可靠，操作方便。插针、插孔引线采用焊接形式，根据用户需要，插头、插座既可装针，也可装孔。该产品具有体积小、重量轻、快速连接、快速分离等特点，被广泛应用于仪器仪表、电子设备间的电气连接.
圆形连接器机械性能：
1.壳体：铝合金
2.表面处理： 军绿色镉(B) 化学镀镍(F)
3.绝缘安装板：热塑性材料
4.密封圈：硅橡胶弹性体
5.接触件：铜合金
6.表面处理：镍上镀金
7.寿命：500次插拔循环 — 冲击： 2940m/s2 3ms
8.振动：
正弦 294m/s2 10～2000Hz
随机 96(m/s2 )2/ Hz 408 m/s2,100～1000Hz
随机 480( m/s2 )2/ Hz, 100～300 Hz
9.接触件保持力(最小)
#22D:44N #16:111N #8同轴：111N
#20:67N #12:111N #8三同轴：111N
10.电气性能
耐电压（Vrms）使用额定条件：海平面 21000m.
圆形连接器构成：
直插拔钢球快锁圆形电连接器外壳合件，它由插头、插座组成，插头外壳合件由外壳、锁套、簧片、销钉、钢球、弹片、垫片七部份组成，锁套与外壳组装后，销钉从外壳内装入并铆接在锁套上，锁套与外壳之间设有可转动20度，插头外壳内装有3-4个钢球，起对接锁紧作用，锁套内设有直槽，钢球未得到支撑时，全缩入外壳壁内；插合后旋转锁套支撑起钢球将其突出外壳内壁，伸入到插座外壳上的环形槽内实现插头与插座的锁紧。它同样具备了防斜插、防错插、电性能和屏蔽性能优异，抗振动、抗冲击，耐环境等优点，锁紧解锁方便快捷，体积小方便了使用.么

---------------------------------------------------------------------------------------------------

2、圆形连接器的特点及应用介绍：
圆形连接器也叫工业连接器，基本结构为圆柱形并且具有近似圆形配合面的连接器。
圆形连接器特点
圆形连接器的插头、插座大都采用螺纹连接，其接线端子可从两个到上百个不等，具有体积小、可靠性高的特点，可满足电子设备之间电缆连接的需要。
圆形连接器应用
圆形连接器的圆柱形结构具有天然的坚固性，比其它任何形状都具有更高的强度-重量比。它易于用标准机床加工.较容易密封，易插合和卸开.简单牢固的锁紧容有机构。十年的技术发展使它具有完整合理几的工艺和较高的可靠性。因此，要求使用在多接触件连接器实现部件与电缆、电缆与电缆之间互连的场合，圆形连接器是选择。

---------------------------------------------------------------------------------------------------

3、圆形电源连接器的作用都有哪些?：
连在电子领域里，圆形电源连接器的作用是用来传输电力和信号并在整个设备中传输网络和数据信号。这些多针触点设计易于安装和拆卸，多年来圆形电源连接器已经发展成为最常见的一些，因为它们更紧凑并且与矩形电源连接器相比可以提供小的封套。不同的应用需要不同的设计，圆形电源连接器可以有效地断开电源线与设备的连接和重新连接。它们的开发是为了取代电力电缆的硬连线，在更换电源时，电力电缆经常会损坏或需要大量维修。而圆形电源连接器的引入且为这个问题提供了快速而紧凑的解决方案。它的应用领域还非常广，从医疗设备到街道和车辆的照明，还有工业机器到消费电子产品等。它们的圆形形状非常适合各种锁定方法，比如螺纹的推拉和卡口式锁定设计，它们通常由金属、塑料这两种材料制造而成。它的橡胶也可用于防水或防尘连接器，这些锁定方式易于操作，圆形连接器还可以将大量触点封装成相对紧凑的尺寸，它的额定电压为200至600 ac / dc，1至2 A至几百安培，可提供多种引脚数和配置。在选择指定圆形电源连接器时，必须考虑国际电源标准，如IP(国际保护标记标准额定值)和Mil-spec。IP标准有助于确定连接器是否防尘，防水等。其实了解大量数据对于安全指定圆形电源连接器是至关重要的。首先您必须知道每个触点的电压和电流，以确保连接器具有适当数量的触点来满足您设备的电源需求。其次了解连接器需要完成的所有功能，比如您需要可以承载电源和同轴信号的紧凑型设计，那么混合设计可能是更佳选择。

---------------------------------------------------------------------------------------------------

4、圆形连接器的优缺点和如何选择圆形连接器以及使用时的注意事项：：
4.1、圆形连接器的优缺点：
【优点】圆形连接器非常适合需要更强端子的应用。它们的圆柱形状使它们进行特别耐机械工程湍流和冲击以及损坏。圆形连接器的接触电阻应低且稳定。接触电阻从几毫欧到几十不等。绝缘电阻衡量的是圆形电连接器触点之间以及触点与壳体结构之间的绝缘技术性能，其大小范围从数百兆欧到几千兆欧。介电强度或耐电压，即介电耐电压，是指触点之间或触点与外壳之间相对于额定测试电压的电阻的圆形电连接器特性。电磁干扰泄漏衰减用于评估圆形电子连接器的屏蔽效果。通常测得的频率范围是100mhz〜10ghz。
【缺点】圆形表面区域限制了圆形连接器表面上的插脚和插座的布置；具有矩形面的连接器可以在更小的表面积上以更大且均匀的间距安装更多的触点。
4.2、如果选择圆形连接器？
圆形连接器卡口类型：在选购圆形连接器时要注意选择合适、匹配的卡口类型，主要有1/4快速卡口式连接、插拔式连接、闩锁连接、快速插拔连接、螺纹式连接、拉链式连接等；
圆形连接器接线方式：压接接线、焊接接线、螺母锁紧接线、浇铸电缆等；圆形航空插头直角型和弯角型；针头圆形航插以及针孔圆形航插；
是否具有屏蔽性能：不同环境下使用的圆形航插对屏蔽性要求不同，一些提供个性化定制服务的连接器厂商会根据客户需求具有不同屏蔽效果的工业用连接器，如360°屏蔽圆形连接器等。
孔位及型号：选购圆形连接器时，除了考虑常规的连接器标准，还要查看连接器的孔位图是否符合标准。
4.3、使用时的注意事项：
圆形连接器的实际操作为了保证其正确的实际操作，需要全面掌握和理解其操作步骤。部分圆形连接器没有反向操作错误。为保证准确定位和正确连接，型号和规格也可以匹配。为了可以避免航空插头破坏环境造成的电气接触，应注意不可避免将针错误插入电源插座。另外一定要及时连接航空插头，尤其是一些不好检查的地方。还有必要在相应的操作程序中做出详细的要求，并根据范围进行检查。航空插头端部连接时，应严格按照相应的端部连接标准或规定进行端部连接和检查，并按匹配的连接点数进行端部连接.

---------------------------------------------------------------------------------------------------

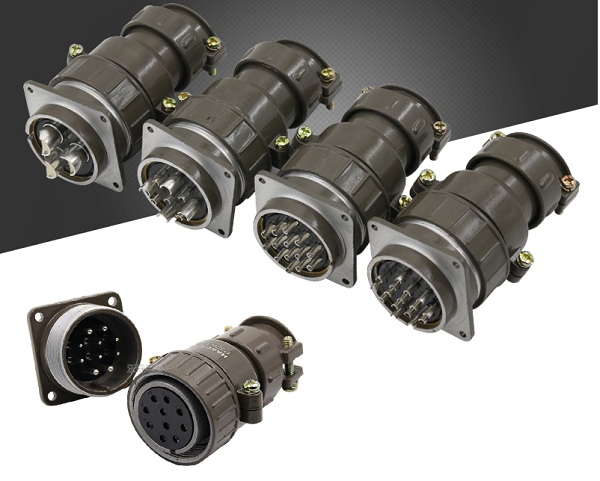

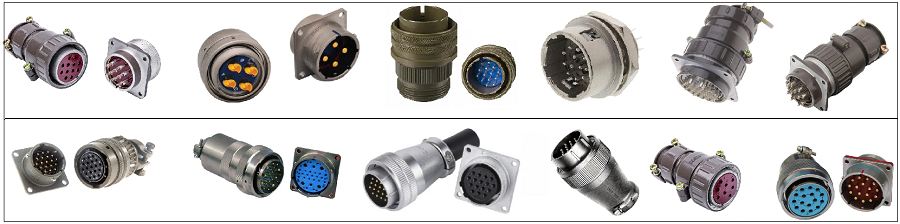

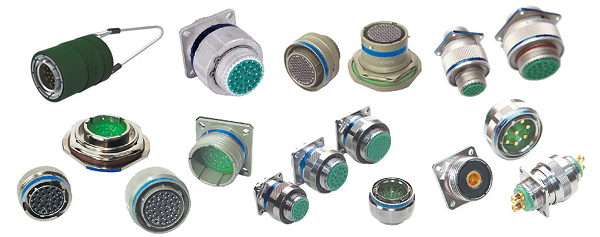

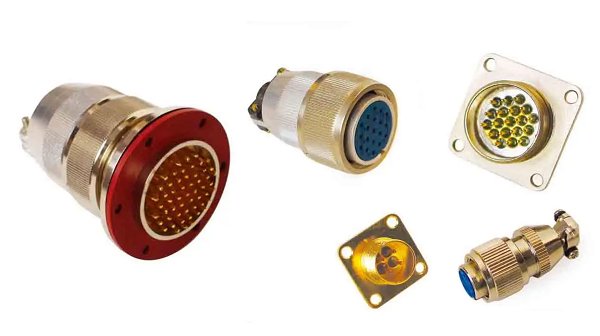

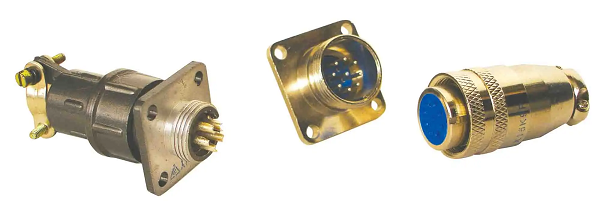

5、敝司所代理/销售以及替代品的 圆形连接器 产品部分实物图片(图片仅供参考)：

---------------------------------------------------------------------------------------------------

6、如何购买或了解 圆形连接器 产品？：

国际电子产品网-生产/销售【圆形连接器 产品】；如果您想购买或了解我们可提供哪些 圆形连接器 产品解决方案，欢迎通过下面方式联系我们。
