Vector 连接器额定电流解析与选型指南

在高可靠性电子系统设计中，连接器不仅要满足机械配合和信号传输功能，还必须具备合适的电气承载能力。其中，“额定电流”是衡量连接器电气能力的重要参数。本文将以 Vector 品牌连接器为例，详细解析“什么是连接器的额定电流”，帮助工程人员在选型、采购和系统设计中做出合理决策。

--------------------------------------------------------------------------------------

一、Vector 品牌介绍
Vector Electronics & Technology, Inc. 是一家总部位于美国的高科技企业，专注于高性能机箱、背板、系统封装和互连组件的研发与制造。其产品广泛应用于航天、国防、医疗、遥测及高可靠性工业系统。Vector 的连接器以高密度、多排插接、优异的高速信号传输能力和高插拔寿命著称，适用于背板和模块化系统。其连接器产品能够在严苛环境下保持稳定性能，是高端电子系统设计中可靠的互连选择。

--------------------------------------------------------------------------------------

二、什么是连接器的额定电流
连接器的额定电流（Rated Current）指的是在规定条件下，连接器可以长期安全通过的最大电流值。超过这一值，可能导致触点过热、壳体材料老化、信号干扰，甚至出现安全隐患。制造商在数据表中给出额定电流值，通常基于触点材质、镀层、温升、插拔寿命以及环境温度等条件测定。理解额定电流对于合理选型和保障系统安全至关重要。

--------------------------------------------------------------------------------------

三、Vector 连接器的额定电流特点

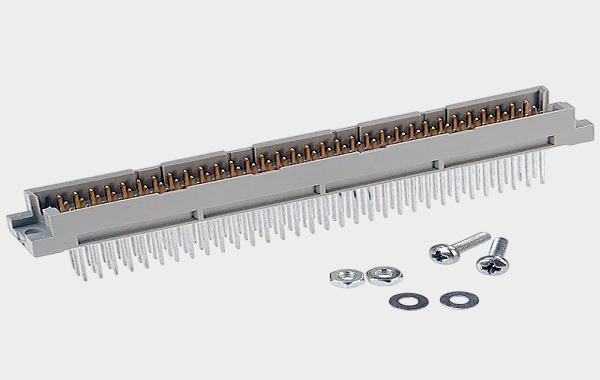

以 Vector DIN 41612 系列连接器为例，不同型号的额定电流如下：
• 型号 RE96FW 的额定电流为 2.5 A，适用于 96 针、3 排、金镀触点的背板连接。
• 型号 RE96MSR-125 的额定电流为 1 A，用于低功率信号传输场景。
• 某些早期型号可达到 5 A，适合功率传输需求较高的系统。
不同型号额定电流差异的原因包括触点材料、镀层厚度、插拔次数、环境温度、散热条件以及是否有屏蔽设计。因此，在选型时必须结合具体应用环境和电流需求进行综合考虑。

--------------------------------------------------------------------------------------

四、额定电流在选型中的应用与注意事项
1. 热管理和可靠性：当工作电流接近额定值时，触点温升加快，可能导致壳体变形或接触不良。
2. 信号与功率区分：低额定电流型号不适合高功率传输，应选用更高额定电流的型号或增加触点并联。
3. 环境因素：高温、高湿、背板紧密安装环境会降低实际可通过电流，应留有裕量。
4. 选型建议：
 •  核查系统实际最大电流需求，并乘以安全系数（通常 1.25-1.5）
 •  对照 Vector 数据表，确保所选型号额定电流满足需求
 •  考虑安装空间、散热条件和屏蔽要求
 •  将额定电流与耐电压、插拔寿命、环境温度范围综合考虑

--------------------------------------------------------------------------------------

五、总结
额定电流是连接器设计和选型中不可忽视的关键参数。通过对 Vector 品牌连接器不同型号的额定电流分析可知，其数值受触点结构、材质、环境条件等因素影响。工程人员在选用连接器时，应结合实际电流需求和环境条件，合理选择额定电流合适的型号，确保系统安全、稳定和可靠运行。
